9 - 13 9-4-5-2. ノズル毎回数設定 ノズル毎回数設定 ノズル毎回数設定 ノズル毎回数設定 メニューバーの [ ツール−回数設定−ノズル毎 ] を選択すると図 9-4-5-2-1 表示されます。 ＡＴＣのノズル配置を置き換えた場合，ノズル毎のデータを変更することができます。 図 図 図 図 9-4-5-2-1 回数設定ダイアログ 回数設定ダイアログ 回数設定ダイアログ 回数設定ダイアログ 図 図 図 図 9-…
9 - 12
9-4-5.
ノズル毎稼動情報
ノズル毎稼動情報ノズル毎稼動情報
ノズル毎稼動情報
9-4-5-1.
ノズル毎稼動情報
ノズル毎稼動情報ノズル毎稼動情報
ノズル毎稼動情報
メニューバーの [ウィンドウ（W）−ノズル毎稼動情報] を選択すると，図 9-4-5-1-1 が表示さます。
ＮＯ
ＮＯＮＯ
ＮＯ
項目
項目項目
項目
内容
内容内容
内容
１
ノズル交換
ノズル（ＡＴＣ番号）毎のノズル交換回数をカウントする。
２
総吸着数
ノズル（ＡＴＣ番号）毎の総吸着数をカウントする。
３
総搭載数
ノズル（ＡＴＣ番号）毎の総搭載数をカウントする。
４
交換ミス
ノズル（ＡＴＣ番号）毎の交換ミスをカウントする。
５
吸着ミス
ノズル（ＡＴＣ番号）毎の吸着ミスをカウントする。
６
リトライ
ノズル（ＡＴＣ番号）毎のリトライをカウントする。
７
ＬＡ認識
ノズル（ＡＴＣ番号）毎のＬＡ認識エラーをカウントする。
８
画像認識
ノズル（ＡＴＣ番号）毎の画像認識エラーをカウントする。
９
チップ立ち
ノズル（ＡＴＣ番号）毎のチップ立ちエラーをカウントする。
１０
異部品
ノズル（ＡＴＣ番号）毎の異部品エラーをカウントする。
１１
ベリファイ
ノズル（ＡＴＣ番号）毎のベリファイエラーをカウントする。
１２
コプラ
ノズル（ＡＴＣ番号）毎のコプラナリティエラーをカウントする。

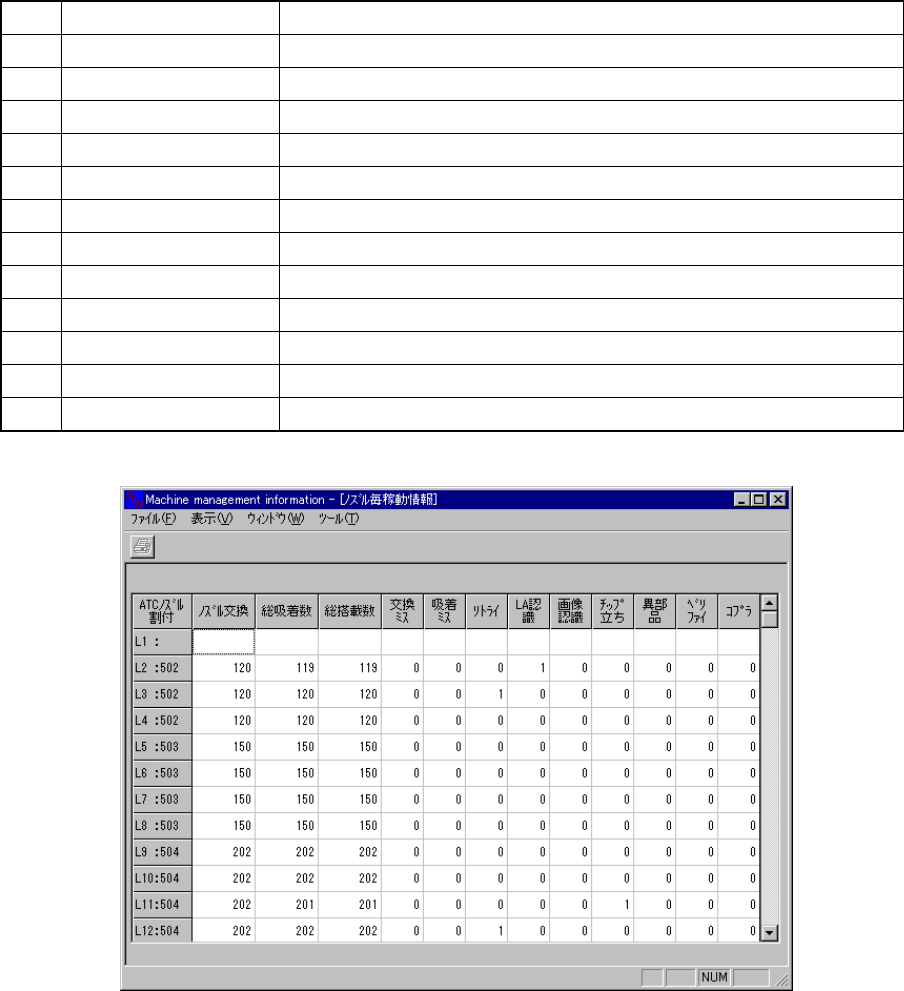

図
図図
図 9-4-5-1-1
ノズル毎稼動情報
ノズル毎稼動情報ノズル毎稼動情報
ノズル毎稼動情報
9 - 13
9-4-5-2. ノズル毎回数設定
ノズル毎回数設定ノズル毎回数設定
ノズル毎回数設定
メニューバーの
[
ツール−回数設定−ノズル毎
]
を選択すると図
9-4-5-2-1
表示されます。
ＡＴＣのノズル配置を置き換えた場合，ノズル毎のデータを変更することができます。

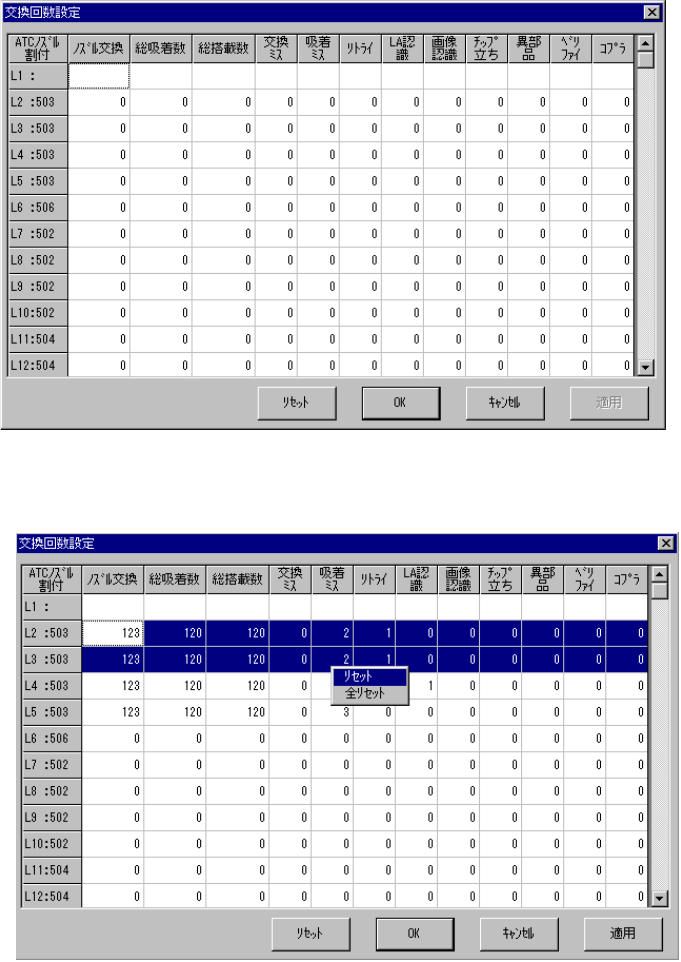

図
図図
図
9-4-5-2-1
回数設定ダイアログ
回数設定ダイアログ回数設定ダイアログ
回数設定ダイアログ
図
図図
図
9-4-5-2-2
回数設定ダイアログ
回数設定ダイアログ回数設定ダイアログ
回数設定ダイアログ
ノズル毎交換回数設定ダイアログではリセットしたいデータをキーボードやマウスで選択し，右ク
リックにより表示されるポップアップのリセットを選択する事によってデータのリセット処理が行
えます。また，ダイアログ下部にあるリセットボタンを押下しても同様の処理を行います。＜リセ
ット＞を選択すると以下のダイアログが表示されます。
9 - 14

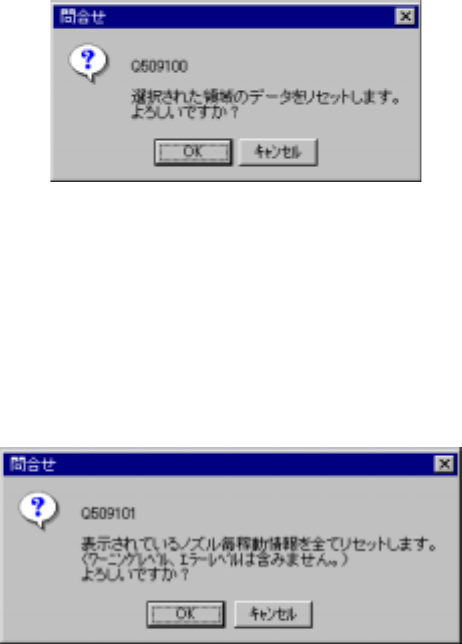

図
図図
図
9-4-5-2-3
回数設定データリセット確認ダイアログ
回数設定データリセット確認ダイアログ回数設定データリセット確認ダイアログ
回数設定データリセット確認ダイアログ
＜
OK
＞ボタンを押下すると選択されたデータはリセットされます。＜キャンセル＞ボタンを押下す
るとデータのリセットは行いません。
また，図
9-4-5-2-2
で表示されているポップアップの全リセットを選択すると以下のダイアログが
表示されます。
図
図図
図
9-4-5-2-4
回数設定データ全リセット確認ダイアログ
回数設定データ全リセット確認ダイアログ回数設定データ全リセット確認ダイアログ
回数設定データ全リセット確認ダイアログ
＜
OK
＞ボタンを押下するとノズル毎稼動情報の全データをリセットします。＜キャンセル＞ボタン
を押下するとデータのリセットは行いません。
