13 - 1
第
第第
第 13
1313
13 章
章章
章
保守
保守保守
保守
13-1.
日常点検
日常点検日常点検
日常点検
13-1-1.
日常点検一覧
日常点検一覧日常点検一覧
日常点検一覧
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
表
表表
表
13-1-1
日常点検項目 点検・注油頻度
処置
方法
点検調整箇所 処置確認方法 毎日
毎週
毎月
2月
毎
6月
毎
１年
毎
エアー圧力 0.49MPa の確認 ○
配管及び継手 エア洩れ ○
各ユニットエアシリンダ 動作確認 ○
エアフィルタ（ヘッド） 汚れはないか ○
エアフィルタ（CAL ブロック） ○
パワーオンランプ 点灯確認 ○
搬送ベルト 摩耗，破損，伸び ○
搬送プーリ 動作確認 ○
点
検
電気関係 電圧，ケーブル，コネクタ
随時
X, Y 軸直動ユニット ほこり，油の除去 ○
搬送ベルト ほこり，異物の除去 ○
搬送各センサ 清掃 ○
レーザアラインセンサ センサ窓の汚れ清掃 ○
ノズル ノズル清掃 ○
ATC ブラケット ほこり，油の除去 ○
フィーダバンク 異物の除去 ○
Z スライドシャフト シャフト内部の清掃 ○
OCC （偏光フィルタ） ほこり，異物の除去 ○
清
掃
トラックボール ほこり，異物の除去 ○
X, Y 軸直動ユニットレール グリス(EP2) ○
搬送スクリューシャフト（シャフト
）
グリス(EP2) ○
搬送ガイドシャフト グリス(EP2) ○
基板ストッパ部 グリス(EP2)
○
ボールネジと LM ガイドレール（ヘッド部）
グリス(C ｸﾞﾘｽ)
○
スプラインシャフト
（ヘッド部）
グリス(C ｸﾞﾘｽ)
○
一括交換台 グリス(EP2)
○
バックアップテーブル グリス(EP2) ○
搬送可動テーブル部（ボールねじ）
グリス(C ｸﾞﾘｽ)
○
注
油
搬送可動テーブル部（LM ガイド）
動きが
スムーズ
か
グリス(C ｸﾞﾘｽ)
○
1. 給脂する場合は添付されている油脂類をお使い下さい。なお，グリスのみと指定されてい箇所
には添付のグリス（EP2）の外にシェルアルバニアグリス 1 のみお使いいただけます。
2. 使用グリスに(C グリス)と指定している場所には，グリスに(C グリス)以外決して使用しないで
下さい。
以上，油脂類は，JUKI 指定以外のものは使用しないで下さい。
3. マシン油(NO.1)：第 4 種類第 3 石油類
グリス(EP2)：消防法非危険物
グリス(C グリス)：消防法非危険物
注意
注意注意
注意 :
13 - 2
13-1-2.
ヘッドユニットの移動
ヘッドユニットの移動ヘッドユニットの移動
ヘッドユニットの移動
3
2
Y
X
1
① ヘッドユニット
② Ｘ軸ユニット
③ 取手
図
図図
図 13-1-2
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
1. ヘッドユニットを手でＸ方向へ移動する場合は，ヘッドユニット①の側面の穴を両手でつかん
で移動します。
２．ヘッドユニットを手でＹ方向へ移動する場合は，Ｘ軸ユニット②の取手③をつかんで移動しま
す。
ヘッドユニットを手で移動する場合は，ヘッドユニットのＺスライドシャフト４本を上方向へ
最上部まで移動してから行って下さい。
注意
注意注意
注意 :
13 - 3
13-2.
各部の点検
各部の点検各部の点検
各部の点検
13-2-1.
エアー圧力
エアー圧力エアー圧力
エアー圧力
0.49 Mpa の確認

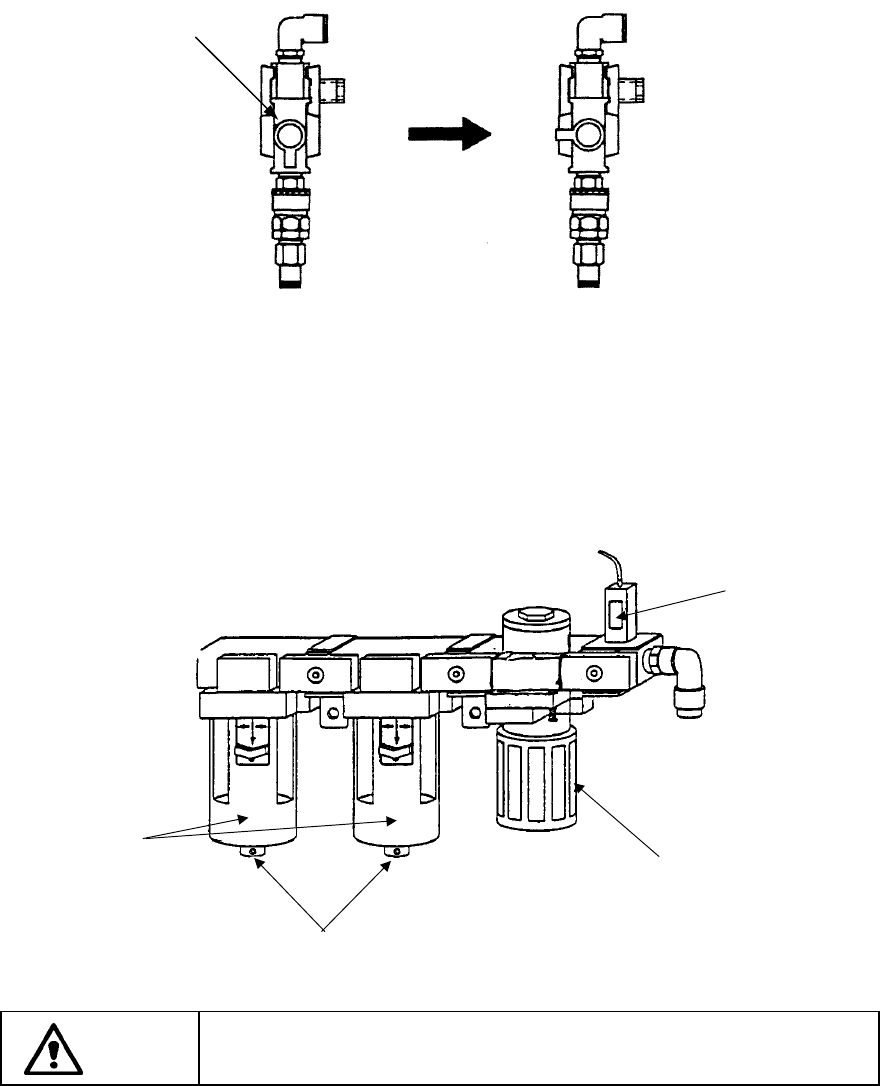

調整方法
１） ①のツマミを開きます。
2） レギュレータのノブ②を下に引き，回すことによって，使用空気圧 0.49 Mpa に調整します。
3） 圧力スイッチの中央部の小窓③をのぞき，0.39 Mpa であることを確認して下さい。
（工場出荷時に調整してあります。）
4） ドレンに油，または水が溜っている場合には，④のツマミを押して排出して下さい。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
①
開状態 閉状態
ドレン
③
②
④
