Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.3 Kabelschlepp und Leiterplatten
103
6.3.5 Handhabung Entriegelungswerkzeug für Schläuche [03047090‑xx]
Abb.117: Entriegelungswerkzeug für Schläuche und
Blindstopfen
Aufgrund der schlechten Zugänglichkeit des
Pneumatikverteilers am Portal empfiehlt sich die
Verwendung des Entriegelungswerkzeugs.
Mit Hilfe des Entriegelungswerkzeugs für Schläuche
[03047090‑xx] kann der Entriegelungsring (hier blau)
für den Pneumatikanschluss geöffnet werden. Somit
können sowohl die Schläuche als auch Blindstopfen
(zusätzliches "Entriegelungswerkzeug für
QSC-10H" [03051853‑xx]) entfernt werden.
Verwendung
► Öffnen Sie den Entriegelungsring mit dem rohrförmigen Werkzeugteil(1) .
► Ziehen Sie den Schlauch oder Blindstopfen(2) vorsichtig aus dem Pneumatikanschluss.
6 Portale
6.3 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE TX-Serie
06/2017
104
6.3.6 Kabelschlepp
Teile, Hilfsmittel und Werkzeug
Wählen Sie den zutreffenden Kabelschlepp:
Kabelschlepp X-Achse Y-Achse
Portal 1 Kabelschlepp X BG TX G1
[03112678‑xx]
Kabelschlepp Y TX G1 [03112680‑xx]
Portal 2 Kabelschlepp X BG TX G2
[03112674‑xx]
Kabelschlepp Y TX G2 [03112675‑xx]
Siehe 6.3.6.1 "Kabelschlepp der X-Achse tau-
schen" [}105]
6.3.6.2 "Kabelschlepp der Y-Achse tau-
schen" [}110]
Übersicht
Abb.118: Kabelschlepps
1. Platinen auf dem Portal (hier ohne Platinenabde-
ckung)
2. Pneumatikverteiler
3. Kabelschleppkonsole (Abdeckungen)
4. Energieführungskette
5. Portal-Interface
6. Vision-Base-Interface (VBI) [03115474‑xx]
7. GR X-/Y-Verteilung SIPLACE TX [03110664‑xx]
Abb.119: Platinen auf dem Portal
1. Vision-Head-Interface (VHI)
2. Kopf-Interface
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.3 Kabelschlepp und Leiterplatten
105
6.3.6.1 Kabelschlepp der X-Achse tauschen
Teile, Hilfsmittel und Werkzeug

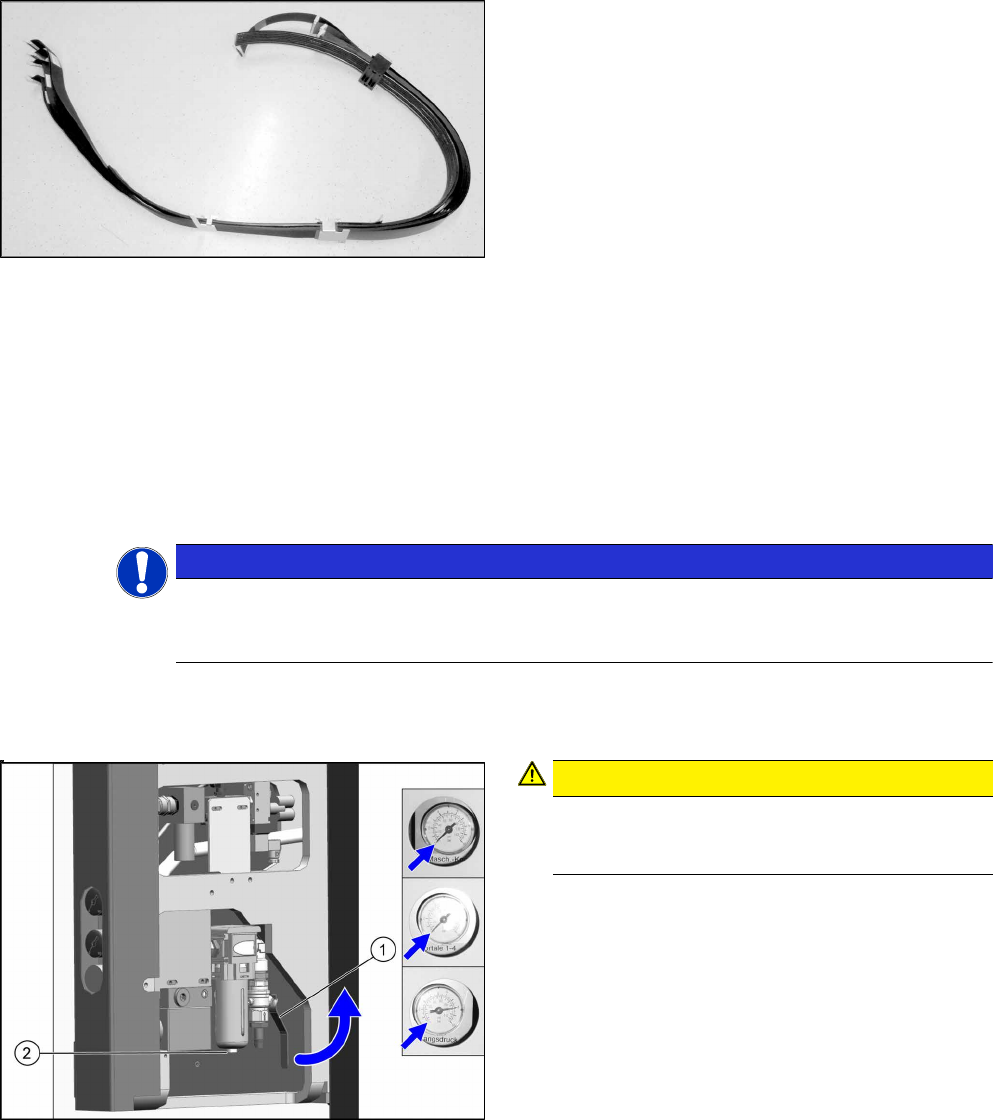

Abb.120: Kabelschlepp
●
Kabelschlepp X Baugruppe TX Portal 1
[03112678‑xx]
●
Kabelschlepp X Baugruppe TX Portal 2
[03112674‑xx]
●
Entriegelungswerkzeug für Schläuche [03047090-xx]
●
Rohr-/Schlauchschneider [00381443‑xx]
●
Ggf. Montageanleitung "Option Vakuumpumpe SIPLACE TX-Serie" [DE+EN:00198147‑xx]
●
Loctite 241 [02101037‑xx]
●
Edding Lackmarker weiß [00382740‑xx]
●
Ggf. zweite Person
Ausbau
HINWEIS
Vakuumpumpe
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die Montageanleitung
"SIPLACE TX Vakuumpumpe" [00198147-xx].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.121: Druckluftzufuhr sperren
 VORSICHT!
Druckluftversorgung abschalten
Bei allen Arbeiten an der Pneumatik muss die
Druckluftversorgung abgeschaltet werden.
.
► Drehen Sie den Hebel (1) für die Druckluftzufuhr
nach unten, bis er in der Waagrechten steht.
► Drehen Sie die Schraube (2) am Eingangsfilter
auf um das System zu entlüften. Halten Sie dabei
ein Tuch darunter um ggf. austretendes Öl aufzu-
fangen.
► Alle Manometer müssen auf Null stehen.
