Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.3 Kabelschlepp und Leiterplatten
105
6.3.6.1 Kabelschlepp der X-Achse tauschen
Teile, Hilfsmittel und Werkzeug
Abb.120: Kabelschlepp
●
Kabelschlepp X Baugruppe TX Portal 1
[03112678‑xx]
●
Kabelschlepp X Baugruppe TX Portal 2
[03112674‑xx]
●
Entriegelungswerkzeug für Schläuche [03047090-xx]
●
Rohr-/Schlauchschneider [00381443‑xx]
●
Ggf. Montageanleitung "Option Vakuumpumpe SIPLACE TX-Serie" [DE+EN:00198147‑xx]
●
Loctite 241 [02101037‑xx]
●
Edding Lackmarker weiß [00382740‑xx]
●
Ggf. zweite Person
Ausbau
HINWEIS
Vakuumpumpe
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die Montageanleitung
"SIPLACE TX Vakuumpumpe" [00198147-xx].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.121: Druckluftzufuhr sperren
 VORSICHT!
Druckluftversorgung abschalten
Bei allen Arbeiten an der Pneumatik muss die
Druckluftversorgung abgeschaltet werden.
.
► Drehen Sie den Hebel (1) für die Druckluftzufuhr
nach unten, bis er in der Waagrechten steht.
► Drehen Sie die Schraube (2) am Eingangsfilter
auf um das System zu entlüften. Halten Sie dabei
ein Tuch darunter um ggf. austretendes Öl aufzu-
fangen.
► Alle Manometer müssen auf Null stehen.
6 Portale
6.3 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE TX-Serie
06/2017
106
Kabelschlepp auf Maschinenseite demontieren

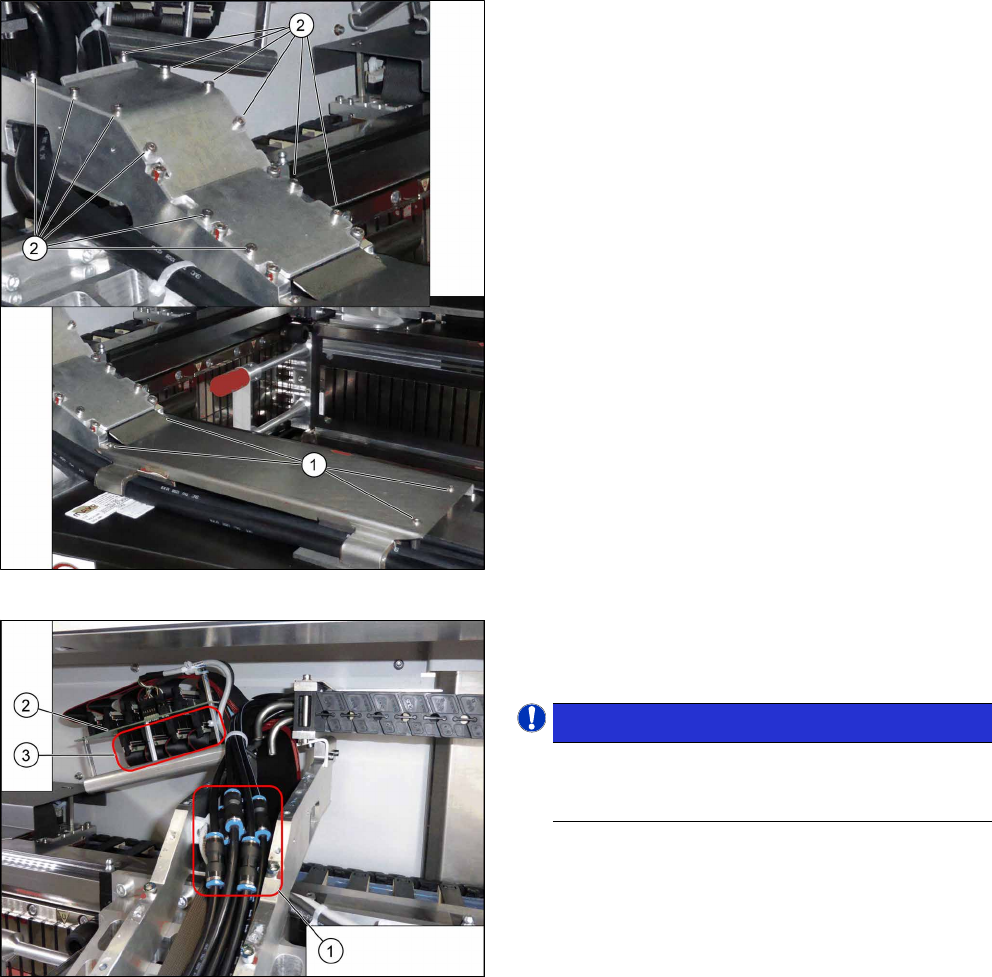

Abb.122: Abdeckungen
► Entfernen Sie die vier Schrauben(1) und neh-
men Sie die untere Abdeckung ab. Diese Schrau-
ben sind nicht mit Loctite gesichert.
► Entfernen Sie die zwölf Schrauben(2) und neh-
men Sie die obere Abdeckung ab. Diese Schrau-
ben sind mit Loctite241 gesichert.
Abb.123: Verschlauchung
► Markieren Sie die Positionen der Schläuche auf
beiden Seiten der Kupplungen(1), so dass Sie
diese später wieder eindeutig zuordnen können.
 HINWEIS!
Schlauch1 ist normalerweise bereits markiert.
Achten Sie besonders auf die Schläuche1
und2.
.
► Ziehen Sie die Schläuche von den Kupplungen
ab.
► Markieren Sie die Positionen der Stecker(2) auf
dem Portal-Interface(3), so dass Sie diese spä-
ter wieder eindeutig zuordnen können.
► Stecken Sie die Stecker vom Portal-Interface ab
und fädeln Sie die Kabel aus.
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.3 Kabelschlepp und Leiterplatten
107
Kabelschlepp auf Portalseite demontieren

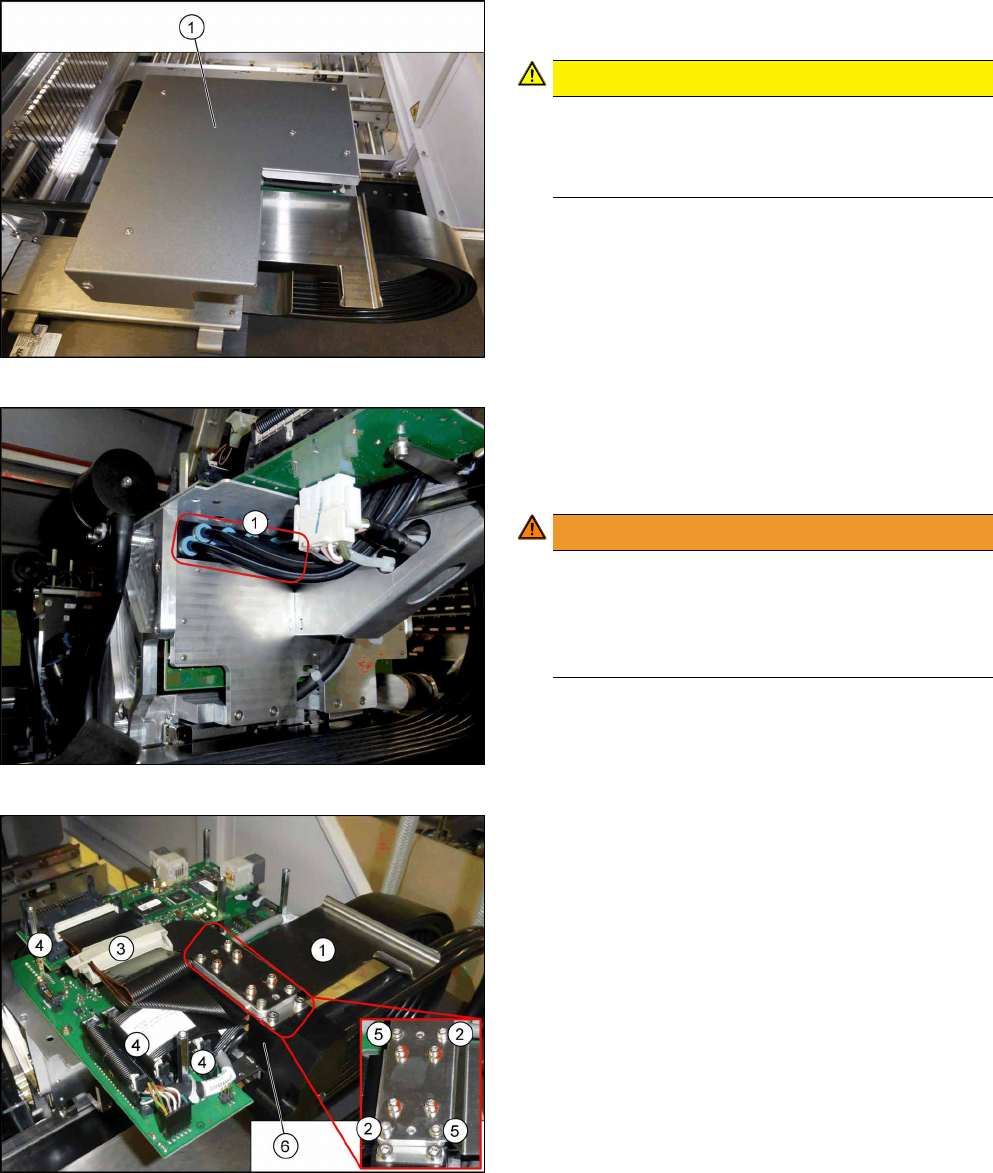

Abb.124: Platinenabdeckung
► Entfernen Sie die fünf Befestigungsschrauben
und nehmen Sie die Platinenabdeckung(1) ab.
 VORSICHT!
Maschine ausschalten
Um Kurzschlüsse zu vermeiden darf die
Abdeckung nur bei ausgeschalteter Maschine
demontiert werden!
.
Abb.125: Portalverteiler
► Ziehen Sie die Schläuche vom Portalverteiler
ab(1). Markieren Sie sich ggf. die Positionen, um
diese später wieder eindeutig zuordnen zu
können.
 WARNUNG!
Verletzungsgefahr der Hände
Benutzen Sie hierzu das "Entriegelungswerk-
zeug für Schläuche" [03047090‑xx].
Siehe auch: 6.3.5 "Handhabung Entriegelungs-
werkzeug für Schläuche [03047090‑xx]" [}103]
.
Abb.126: Niederhalter
► Entfernen Sie die beiden Befestigungs-
schrauben(2) des Niederhalters(1) und nehmen
Sie diesen ab.
► Öffnen Sie die Kabelschelle(3).
► Ziehen Sie die Stecker (4) ab. Markieren Sie sich
ggf. die Positionen, um diese später wieder ein-
deutig zuordnen zu können.
► Entfernen Sie die beiden Befestigungs-
schrauben(5) der Kabelschlepp-Klemmung(6).
