Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.4 MHCU, Platinen und Kamera
123
6.4.4 Kopf-Interface tauschen
Teile, Hilfsmittel und Werkzeug
●
Kopf-Interface TX 1 [03114439‑xx]
●
Kopf-Interface TX 2 [03116648‑xx]
●
Loctite 241 [02101037‑xx]
HINWEIS
Twin-Kopf
Wenn Sie in Ihrer Maschine einen Twin-Kopf nachrüsten, muss das Kopf-Interface mindes-
tens Funktionsstand -03 haben.
Übersicht

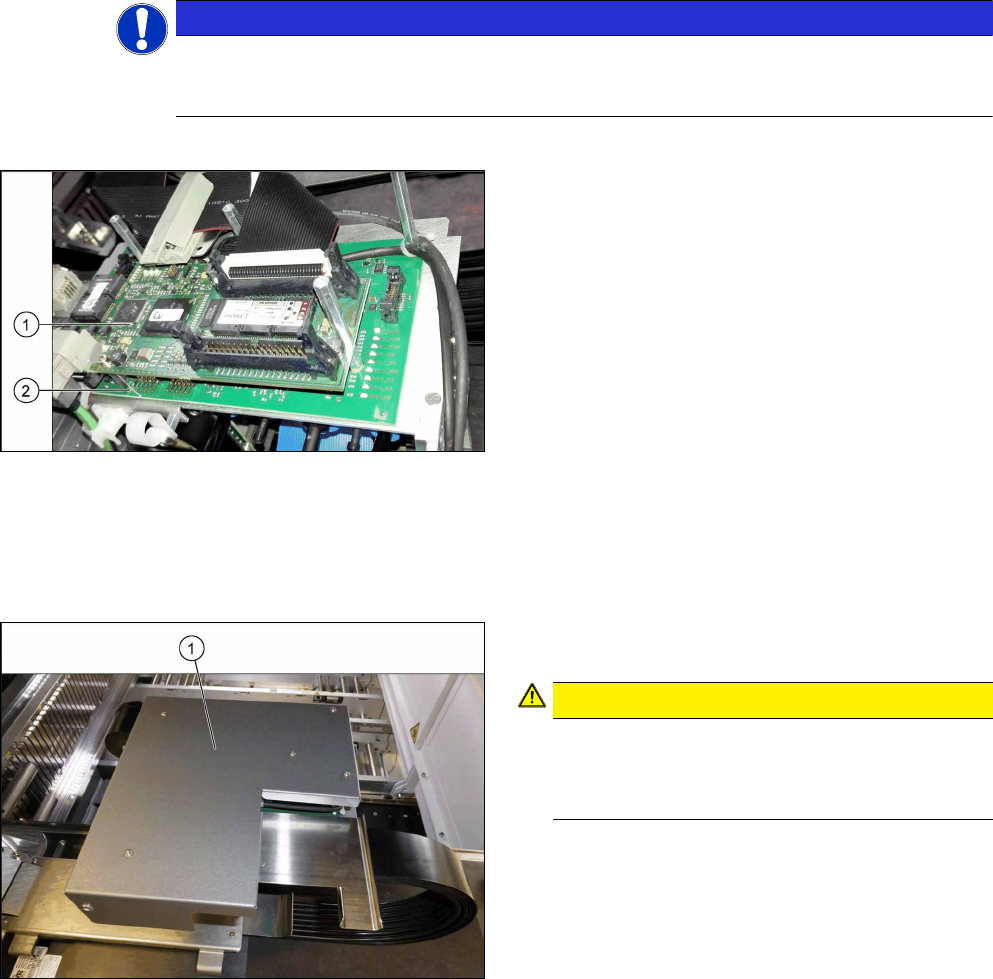

Abb.151: Platinen auf dem Portal
1. Vision-Head-Interface (VHI)
2. Kopf-Interface
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.152: Platinenabdeckung
► Entfernen Sie die fünf Befestigungsschrauben
und nehmen Sie die Platinenabdeckung(1) ab.
 VORSICHT!
Maschine ausschalten
Um Kurzschlüsse zu vermeiden darf die
Abdeckung nur bei ausgeschalteter Maschine
demontiert werden!
.
► Bauen Sie das Vision-Head-Interface aus. Lesen Sie hierzu den Abschnitt 6.4.3 "Vision-Head-
Interface (VHI)) tauschen [03115454‑xx]" [}119]
► Stecken Sie alle Stecker oben und unten vom Kopf-Interface ab. Wenn erforderlich, öffnen
Sie die Kabelbinder. Markieren Sie sich ggf. die Positionen, so dass Sie diese später wieder
eindeutig zuordnen können.
6 Portale
6.4 MHCU, Platinen und Kamera
Serviceanleitung SIPLACE TX-Serie
06/2017
124
Abb.153: Kopf-Interface 1 TX
Abb.154: Kopf-Interface 2 TX
1. Abstandsbolzen M3x20 [03023427‑xx] (für VHI)
2. Abstandsbolzen M3x50 [03023503‑xx] (für Abde-
ckung)
3. Abstandsbolzen M3x15 mit Kunststoffkabel-
klemme, Unterlegscheibe und Schraube
4. Mutter M3 [03008162‑xx]
► Entfernen Sie die Befestigungsschrauben und die
Abstandsbolzen am Kopf-Interface.
Notieren Sie sich ggf. die Positionen, so dass Sie
diese später wieder eindeutig zuordnen können.
 HINWEIS!
Spiegelverkehrtes Layout
Die beiden Kopf-Interfaces haben das gleiche,
aber spiegelverkehrte Layout.
.
► Nehmen Sie das Kopf-Interface vorsichtig ab.
Achten Sie dabei darauf, den Verbindungs-
stecker zum Kopfadapter MHCU nicht zu beschä-
digen.
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.4 MHCU, Platinen und Kamera
125
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweis
► Übernehmen Sie die Einstellung der DIP-Schalter (siehe 6.4.4.1 "Kopf-Interface
1/2" [}126]).
Abb.155: Schrauben sichern
► Sichern Sie alle Schrauben mit Kunststoff-
Kabelhaltern(1) mit Loctite241.
 VORSICHT!
Keine Schrauben sichern, die direkten
Kontakt zur Platine haben.
.
