6 Portale 6.4 MHCU, Platinen und Kamera Serviceanleitung SIPLACE TX-Serie 06/2017 132 6.4.7 Sensormodul tauschen (nur SIPLACE TX micron) [03134854‑xx] Teile, Hilfsmittel und Werkzeug ● Sensormodul [03134854‑xx] Übersicht…
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.4 MHCU, Platinen und Kamera
131
► Entfernen Sie alle nötigen Kabelbinder.
► Entfernen Sie die beiden Befestigungsschrauben des Portalsensors.
► Nehmen Sie den Portalsensor vorsichtig ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:

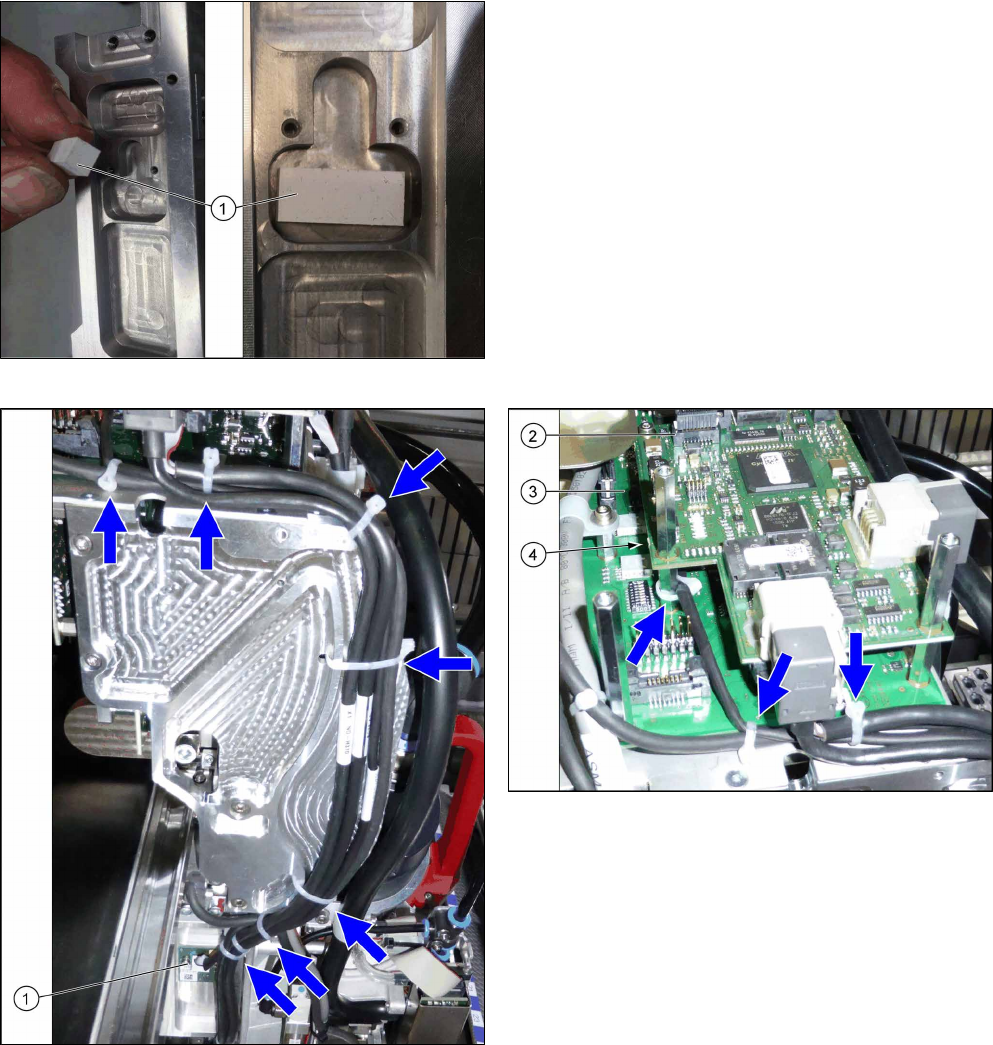

Abb.164: Gap-Filler
► Falls nicht vorhanden, verwenden Sie einen Gap-
Filler.
Abb.165: Kabelbinder
1. Temperatursensor am Portal
2. Vision-Head-Interface
3. Kopf-Interface
4. Anschluss X4 am Kopf-Interface
Blaue Pfeile = Kabelbinder
► Ersetzen Sie die zuvor entfernen Kabelbinder.
6 Portale
6.4 MHCU, Platinen und Kamera
Serviceanleitung SIPLACE TX-Serie
06/2017
132
6.4.7 Sensormodul tauschen (nur SIPLACE TX micron) [03134854‑xx]
Teile, Hilfsmittel und Werkzeug
●
Sensormodul [03134854‑xx]
Übersicht

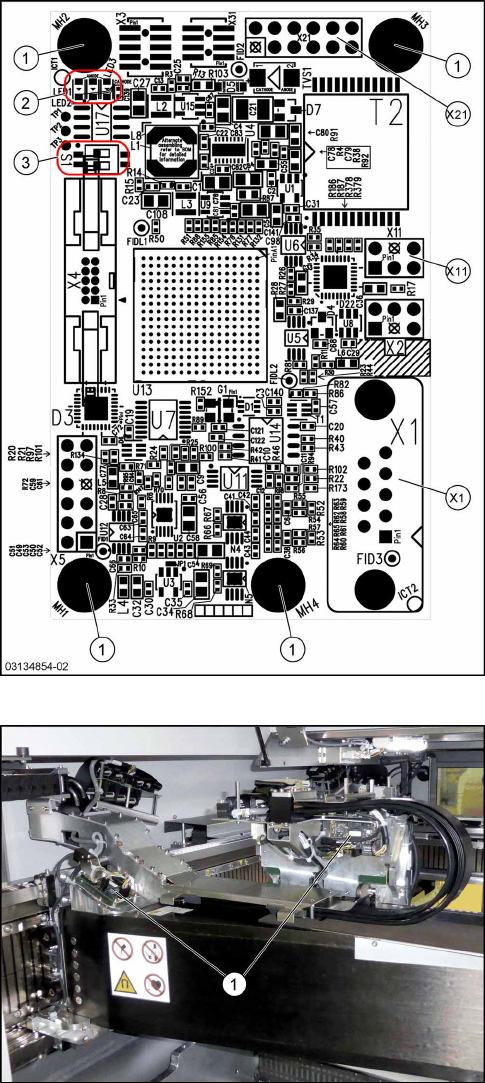

Abb.166: Sensormodul universal
Sensormodul Universal [03134854‑xx]:
1. Befestigungsschrauben
2. LED 1/2/3
3. DIP-Schalter S1
DIP-Schalter S1:
S1.1: OFF
S1.2: OFF
Steckverbindungen:
X1: Analoge Spursignale
X2: nicht verbunden
X3: nicht verbunden
X4: nicht verbunden
X5: nicht verbunden
X11: Temperatursensor X-/Y-Motor
X21: Digitale Spursignale zur Portal-Schnittstelle
X31: nicht verbunden
LEDs:
LED 1: grün blinkend → FPGA fertig
LED 2: gelb → FPGA initialisiert
LED 3: rot → FPGA zurückgesetzt
Abb.167: Sensormodul universal (ohne Abdeckung)
1. Sensormodul universal
An SIPLACE TX micron-Maschinen gibt es zwei uni-
versale Sensormodule auf jedem Portal: eines für die
X-Achse und eines für die Y-Achse.
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.4 MHCU, Platinen und Kamera
133
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].

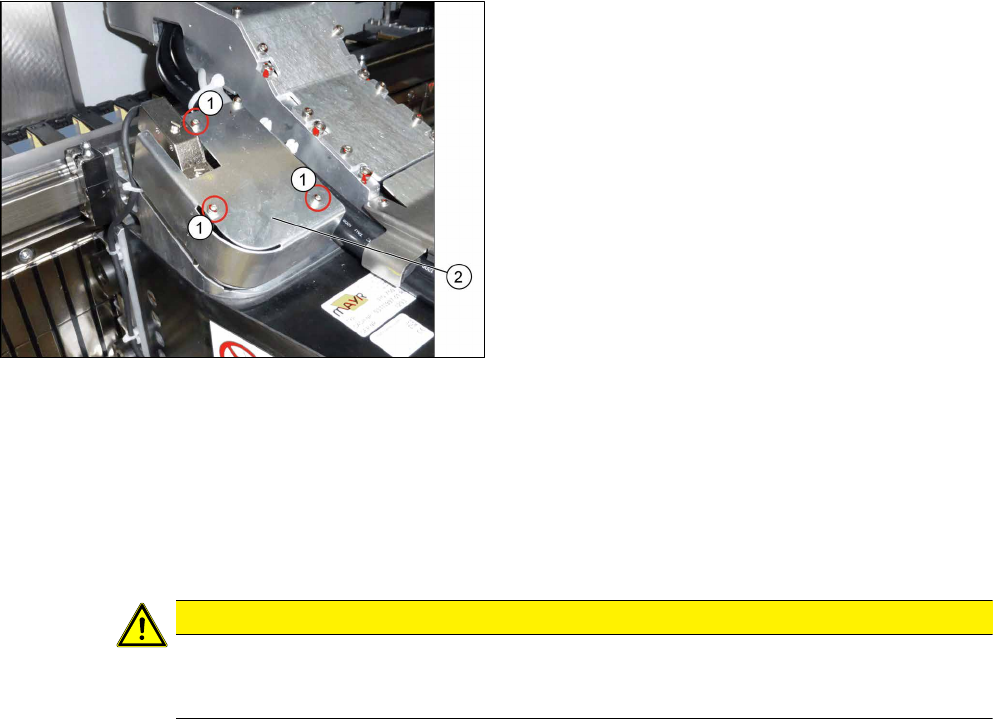

► Entfernen Sie die drei Befestigungsschrau-
ben(1).
► Entfernen Sie die Abdeckung(2) über der Plati-
ne.
► Stecken Sie alle elektrischen Verbindungen der Platine ab (siehe oben). Markieren Sie sich
ggf. die Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die vier Befestigungsschrauben (siehe oben).
► Entfernen Sie das "Sensormodul universal".
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweis
► Führen Sie einen Download der Embedded Software durch (siehe 6.4.11 "eSW Down-
load (SW 70x)" [}135]).
