7.7 Platinen
7.7.1 Transportsteuerung TSP420 tauschen [03087642‑xx]
Teile, Hilfsmittel und Werkzeug
●
Transportsteuerung TSP420 komplett [03087642-xx]
Übersicht

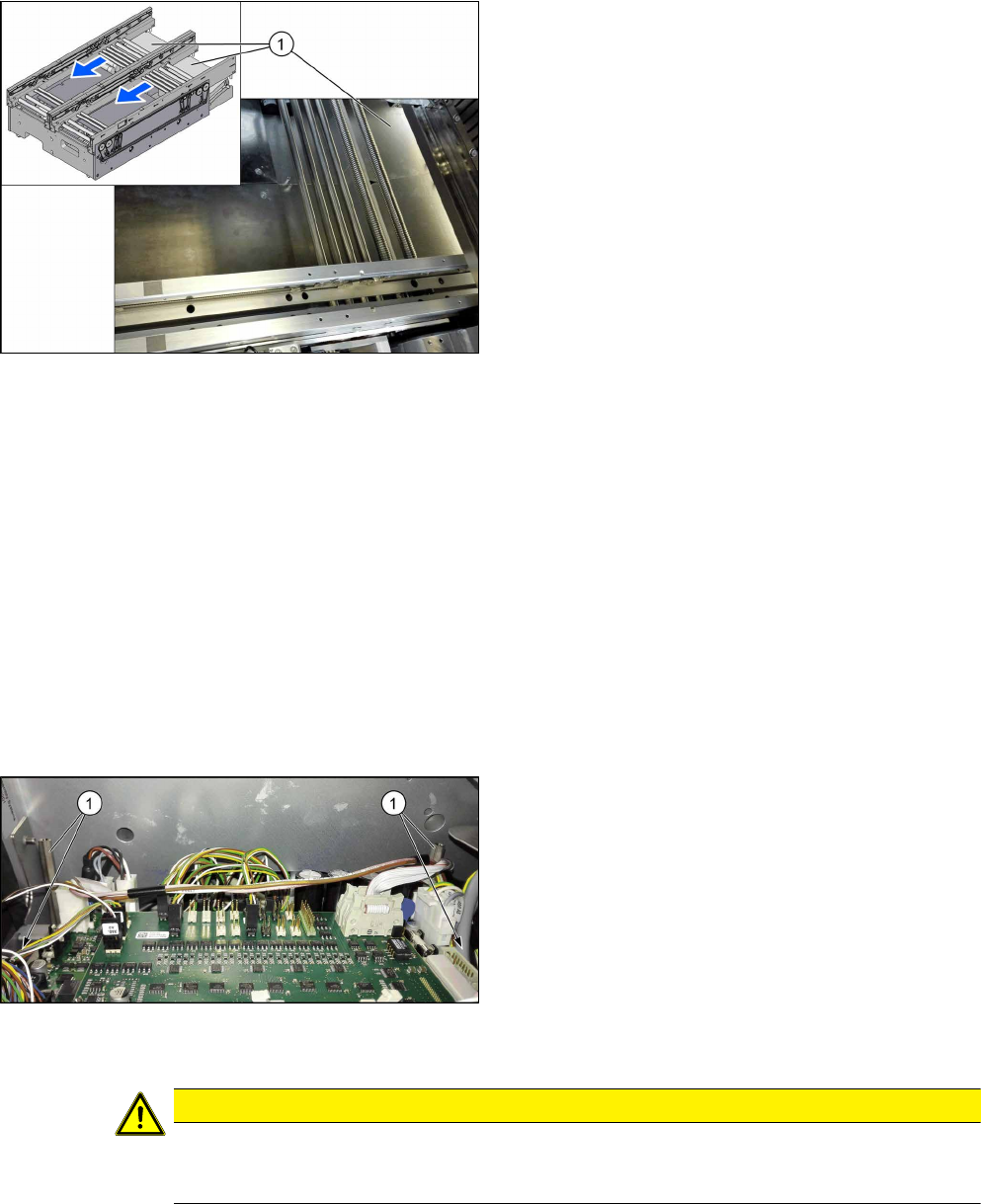

Abb.242: Abdeckungen
Die Transportsteuerungen befinden sich unter den Ab-
deckungen (1) im Eingabetransport.
Bei Doppletransporten sind zwei TSP420 verbaut.
Eine Übersicht über Stecker, Schalter, etc. der
TSP420 finden Sie im Abschnitt 7.7.1.1 "Transport-
steuerung TSP420 [03087642‑xx]" [}188].
Ausbau
► Fahren Sie die Transportwange mit der Software oder manuell in eine geeignete
Arbeitsposition.
– Um die Transportwange manuell zu verstellen ziehen Sie am Zahnriemen der
Breitenverstellung.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Verschieben Sie alle Portale so weit wie möglich aus dem Transportbereich heraus auf eine
Seite der Maschine.
► Entfernen Sie die Abstandsbolzen, mit denen das Abdeckblech über der Transportsteuerung
befestigt ist, und nehmen Sie das Abdeckblech ab.
► Stecken Sie alle elektrischen Verbindungen zur Transportsteuerung ab. Markieren Sie sich
ggf. deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
Abb.243: Abstandsbolzen
► Lockern Sie die vier Abstandsbolzen(1).
► Nehmen Sie die Transportsteuerung zusammen mit der Montageplatte aus der Maschine.
VORSICHT
Transportsteuerung nicht von Montageplatte abnehmen
Die Transportsteuerung darf nicht von der Montageplatte gelöst werden, da die Montage-
platte als Kühlelement für die Transportsteuerung dient.
7 Transport
7.7 Platinen
Serviceanleitung SIPLACE TX-Serie
06/2017
188
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Überprüfen Sie die Embedded Software und führen Sie ggf. einen Download durch
(siehe 7.7.2 "eSW Download (SW 70x)" [}192]).
► Prüfen Sie die Einstellung der Jumper: Jumper 1 und 2 müssen für beide TSP420 kor-
rekt eingestellt sein (siehe Tabelle).
Jumper Einstellung für Maschine
Bis Serien-Nr. TA500 Serien-Nr. TA500 oder spä-
ter
Spur 1 Spur 2 Spur 1 Spur 2
1 Für MCAN 2-3 1-2 2-3 2-3
2 Für internen CAN 1-2 1-2 1-2 1-2
Siehe auch: 7.7.1.1 "Transportsteuerung TSP420 [03087642‑xx]" [}188]
Sehen Sie dazu auch...
2 eSW Download (SW 70x) [}192]
7.7.1.1 Transportsteuerung TSP420 [03087642‑xx]
In Maschinen der SIPLACE TX-Serie sind zwei TSP420 verbaut.
Die Transportsteuerung "TSP420 komplett" [03087642-xx] setzt sich zusammen aus:
●
Main-Board: TSP420-M [03087640-xx]
●
I/O-Board: TSP420-IO [03087641-xx]
VORSICHT
Diese beiden Platinen dürfen nicht getrennt werden!
HINWEIS
Abschlusswiderstand (Kabelsatz Leiterplatten-Doppeltransport [03110653‑xx])
Der Abschlusswiderstand ist standardmäßig auf die "Shuttle-Option" eingestellt
