Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.5 Prallblech tauschen [03019896‑xx]
265
11.5 Prallblech tauschen [03019896‑xx]
Teile, Hilfsmittel und Werkzeug
●
Prallblech [03019896‑xx]
Übersicht
Abb.361: Schneidgerät
1. Prallblech [03019896-xx]
2. Zwei Befestigungsschrauben
3. Halter, der Prallblech und Schutzblech verbindet
VORSICHT!
Verletzungsgefahr
Es besteht Verletzungsgefahr an der Schneid-
kante der Messer.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Bauen Sie das Schneidgerät aus der Maschine aus.
Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
► Biegen Sie die beiden Halter mit einer Zange auf.
► Entfernen Sie die beiden Befestigungsschrauben am Prallblech.
► Entfernen Sie die Prallblecheinheit vom Schneidgerät.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
11 Schneidgerät
11.6 Schutzblech tauschen [03019894‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
266
11.6 Schutzblech tauschen [03019894‑xx]
Teile, Hilfsmittel und Werkzeug
●
Schutzblech [03019894‑xx]
Übersicht
Abb.362: Schutzblech am Schneidgerät
1. Schutzblech [03019894‑xx]
2. Fünf Befestigungsschrauben
3. Halter, der Prallblech und Schutzblech verbindet
VORSICHT!
Es besteht Verletzungsgefahr an der Schneid-
kante der Messer.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Bauen Sie das Schneidgerät aus der Maschine aus.
Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
► Entfernen Sie die fünf Befestigungsschrauben am Schutzblech.
► Biegen Sie die beiden Halter mit einer Zange auf.
► Entfernen Sie das Schutzblech vom Schneidgerät.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem
folgende Hinweise:
Abb.363: Schutzblech einbauen
► Stellen Sie sicher, dass die fünf Schrauben
komplett versenkt sind. Die Schrauben müssen
plan mit dem Schutzblech sein.
► Stellen Sie sicher, dass zwischen dem Messer
des Schneidgerätes und der Innenkante des
Prallblechs ein Spalt ist(1).
► Wenn alles richtig ist, sollte es an Position(2)
einen Kontakt geben.
Sehen Sie dazu auch...
2 Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.7 Gelenk am Kurzhubzylinder tauschen [03000518‑xx]
267
11.7 Gelenk am Kurzhubzylinder tauschen [03000518‑xx]
Teile, Hilfsmittel und Werkzeug
●
Gelenk am Kurzhubzylinder [03000518-xx]
●
2x Innensechskant-Zylinderschrauben ISO4762-M5x35-12.9, geomet. 321+VL [03057290-xx]
(Schrauben für bewegliches Messer)
●
Drehmomentschlüssel 2,5‑25Nm [00376625‑xx]
●
Schmierfett Klüber BEM 34-132 Dose 1 Kg [00374565-xx]
●
Loctite 243 [00334892‑xx]
Gelenk ausbauen
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Bauen Sie das Schneidgerät aus der Maschine aus.
Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]

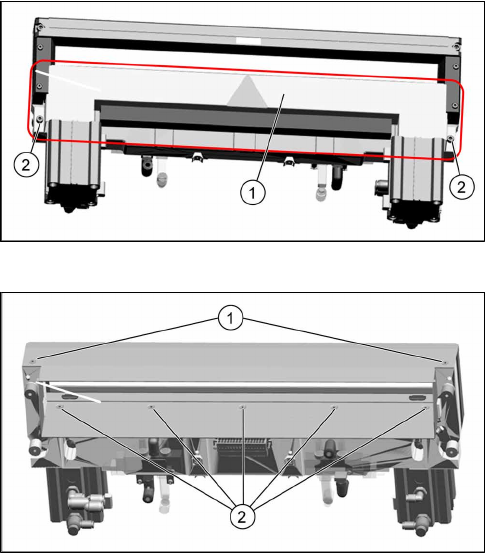

Abb.364: Abdeckblech
► Entfernen Sie die Befestigungsschrauben(2) am
oberen Abdeckblech(1) und nehmen Sie dann
das obere Abdeckblech heraus.
Abb.365: Prallblech
► Entfernen Sie die beiden Schrauben(1) an der
Vorderseite und die fünf Schrauben(2) an der
Innenseite, mit denen das Prallblech befestigt ist.
► Entfernen Sie die Prallblecheinheit vom Schneid-
gerät.
