Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.7 Gelenk am Kurzhubzylinder tauschen [03000518‑xx]
269
Einbau

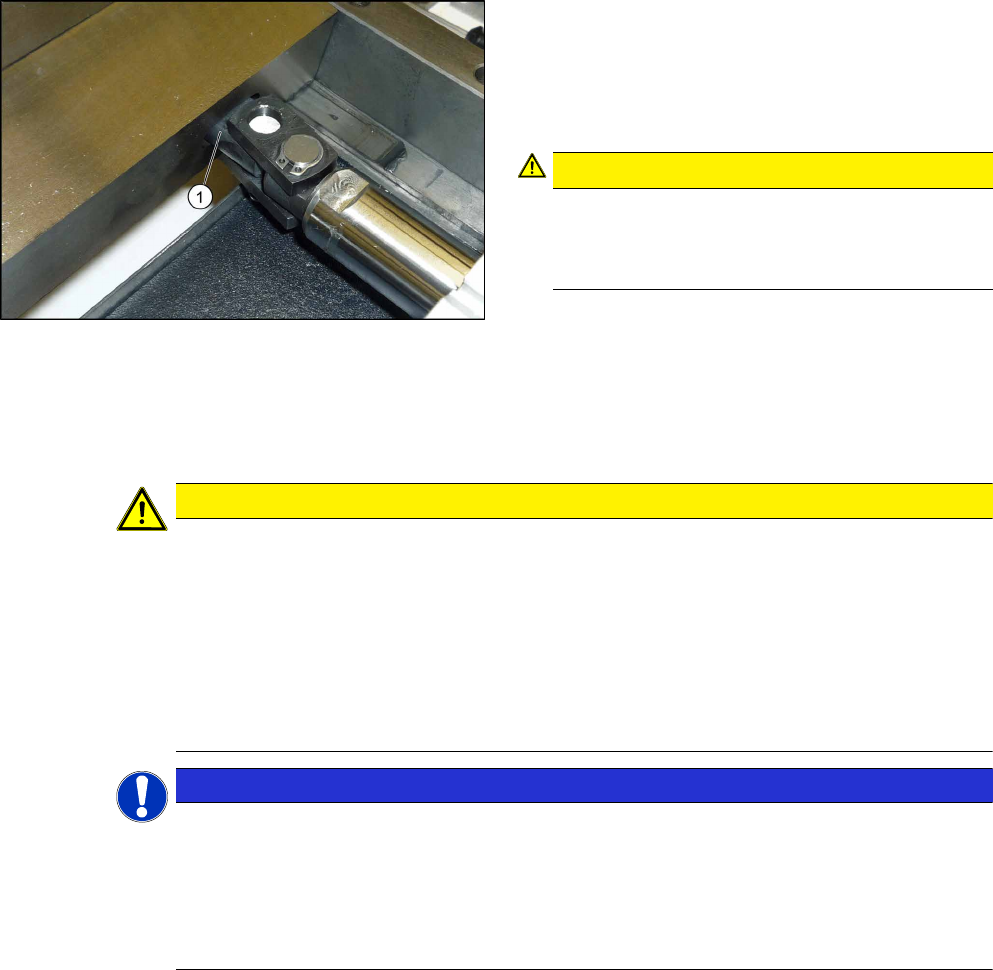

Abb.369: Gelenk einbauen
► Drehen Sie das Gelenk mit einem Drehmoment
von 22Nm in den Kurzhubzylinder. Achten Sie
dabei darauf, dass das Gelenk(1) waagerecht
steht, so dass es in die Aussparung am bewegli-
chen Messer passt. Sichern Sie die Schraube mit
Loctite243.
 VORSICHT!
Das Gelenk muss waagerecht sein. Ansonsten
kann das Messer verkanten, was zum Bruch des
Gelenks führt.
.
► Schrauben Sie das Gelenk am beweglichen Messer fest. Ziehen Sie die Schrauben mit einem
Drehmoment von 6Nm an.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei au-
ßerdem folgende Hinweise:
VORSICHT
Einbauhinweise
► Fetten Sie die Gelenke mit "Klüber BEM 34-132 Schmierfett".
► Sichern Sie die Schrauben mit Loctite 243.
► Setzen Sie die neuen Schraubenabdeckungen ein. Entfernen Sie überstehende
Kunststoffreste mit einem Messer.
► Schließen Sie die Pneumatikschläuche in der richtigen Zuordnung am Zylinder an.
► Prüfen Sie den Spalt zwischen der Abstreifer-Vorderkante und dem "Leergurtleitblech
innen".
HINWEIS
Falls Leergurte nicht richtig geschnitten werden.
Sollten die Leergurte nicht richtig geschnitten werden, obwohl die Schaltpunkte richtig ein-
gestellt und der Kurzhubzylinder inkl. Drosselrückschlagventil ersetzt wurde, so können
folgende Ursachen vorliegen:
► Falscher Druckluftwert
► Undichter Pneumatikanschluss oder undichte Y-Steckverschraubung
Sehen Sie dazu auch...
2 Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
11 Schneidgerät
11.8 Kurzhubzylinder tauschen [03038587‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
270
11.8 Kurzhubzylinder tauschen [03038587‑xx]
Teile, Hilfsmittel und Werkzeug
●
Kurzhubzylinder 50x40 ECDQ2B50-0040-CEJ00119 [03038587-xx]
●
Loctite 243 [00334892‑xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Bauen Sie das Schneidgerät aus der Maschine aus.
Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
► Bauen Sie das Gelenk am Kurzhubzylinder(5) aus.
Gelenk am Kurzhubzylinder tauschen [03000518‑xx] [}267]
1
6
5
4
3
2
Abb.370: Kurzhubzylinder ausbauen
► Kennzeichnen Sie mit einem Folienstift die
exakte Montageposition der Näherungsschalter
(1) zum Kurzhubzylinder.
► Entfernen Sie die Befestigungsschrauben der
beiden induktiven Näherungsschalter (1) am
Kurzhubzylinder.
► Entfernen Sie die pneumatischen Anschlüsse (2)
am Kurzhubzylinder. Markieren Sie sich ggf.
deren Position, um sie später wieder eindeutig
zuordnen zu können.
► Entfernen Sie die beiden Befestigungs-
schrauben(3) des Kurzhubzylinders.
► Nehmen Sie den Kurzhubzylinder (4) vom
Schneidgerät ab.
Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.8 Kurzhubzylinder tauschen [03038587‑xx]
271
Einbau
1
4
3
2
Abb.371: Gelenk und Näherungsschalter einbauen
► Geben Sie eine geringe Menge Loctite 243 auf
das Gewinde (2) des neuen Gelenkes.
► Schrauben Sie das Gelenkstück (1) in den Kurz-
hubzylinder ein.
► Drehen Sie das Gelenk in die Einbauposition(3).
Das Gelenk wird nach Einbau des Zylinders
durch das Langloch im beweglichen Messer
gegen Verdrehung gesichert.
► Übertragen Sie die exakte Montageposition der
Näherungsschalter(4) auf den neuen Kurzhubzy-
linder (z.B. mit Schieblehre und feinem Folien-
stift).
1
3
2
Abb.372: Kurzhubzylinder einbauen
► Montieren Sie die Näherungsschalter (1) exakt in
der mit Folienstift am Kurzhubzylinder gekenn-
zeichneten Position.
► Setzen Sie den so vorbereiteten Zylinder in richti-
ger Drehlage des Gelenkes (2) am Schneidgerät
ein.
► Befestigen Sie den Zylinder in dieser Position mit
den je zwei Befestigungsschrauben(3) (Locti-
te243).
► Schließen Sie die Pneumatikschläuche in der richtigen Zuordnung am Zylinder an.
► Der weitere Einbau erfolgt in umgekehrter Reichenfolge. Beachten Sie dazu folgende
Hinweise:
HINWEIS
Einbauhinweise
► Beachten Sie auch den Abschnitt 11.7 "Gelenk am Kurzhubzylinder tauschen
[03000518‑xx]" [}267].
► Ab SW707.1: Stellen Sie die Drosseln ein (siehe 11.13.1 "Zeiten für die Einstellung der
Drossel am Schneidgerät (ab SW707.1)" [}283]).
Sehen Sie dazu auch...
2 Zeiten für die Einstellung der Drossel am Schneidgerät (ab SW707.1) [}283]
2 Gelenk am Kurzhubzylinder tauschen [03000518‑xx] [}267]
2 Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
