Einbau – Voraussetzungen
VORSICHT
Verletzungsgefahr!
An den Messern und am Abstreifer besteht Verletzungsgefahr.
●
Tragen Sie feste Schutzhandschuhe!
●
Alle Teile müssen beim Einbau sauber sein.
●
Verwenden Sie keine fettlösenden Mittel an den Messern (Gefahr der Rostfilmblidung).
●
Auf den Messern befindet sich im Lieferzustand ein feiner Fettfilm.
Die Messer dürfen ausschließlich mit den in der Instandhaltungsanleitung beschriebenen
Schmiermitteln gefettet werden.
Ansonsten wird die Verfahrbewegung des beweglichen Messers dadurch beeinträchtigt.
●
Falls die neuen Messer nicht sauber sind, reinigen Sie diese äußerst vorsichtig (Schutzhand-
schuhe!) mit einem sauberen Pinsel oder einem mehrfach gefalteten, sauberen und trockenen
Tuch.
Einbau – Vorbereitung
1
6
5
4
3
2

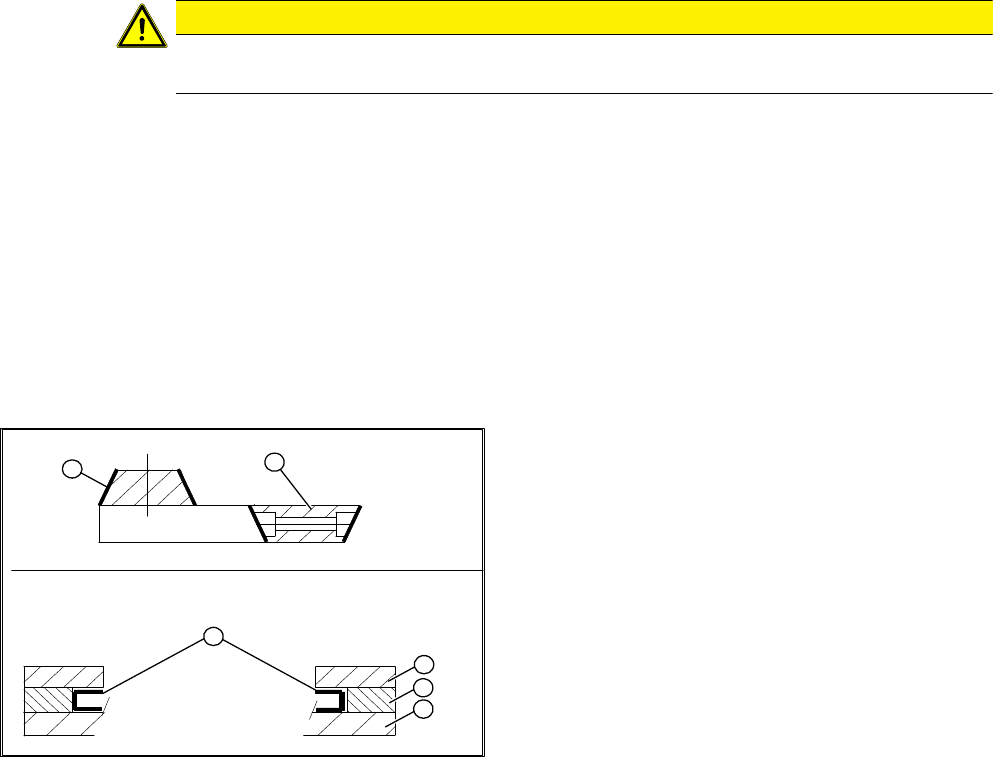

Abb.379: Messer
1. Festes Messer
2. Bewegliches Messer
3. Zu fettende Gleitflächen
4. Niederhalter
5. Distanzhalter
6. Auflagefläche
► Achten Sie auf richte Drehlage der Schneiden, erkennbar an der Schräge.
► Beachten Sie die Lage der Messer zueinander.
► Fetten Sie vor dem Einbau des beweglichen Messers die seitlichen Gleitflächen mit Klüber
BEM 34-132 und achten Sie dabei darauf dass die Ausfräsungen gefüllt sind. Diese werden
später bei der Instandhaltung durch die Schmiernippel nachgefüllt.
11 Schneidgerät
11.9 Messersatz tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
276
Einbau
2
3
4
1
4
3
2

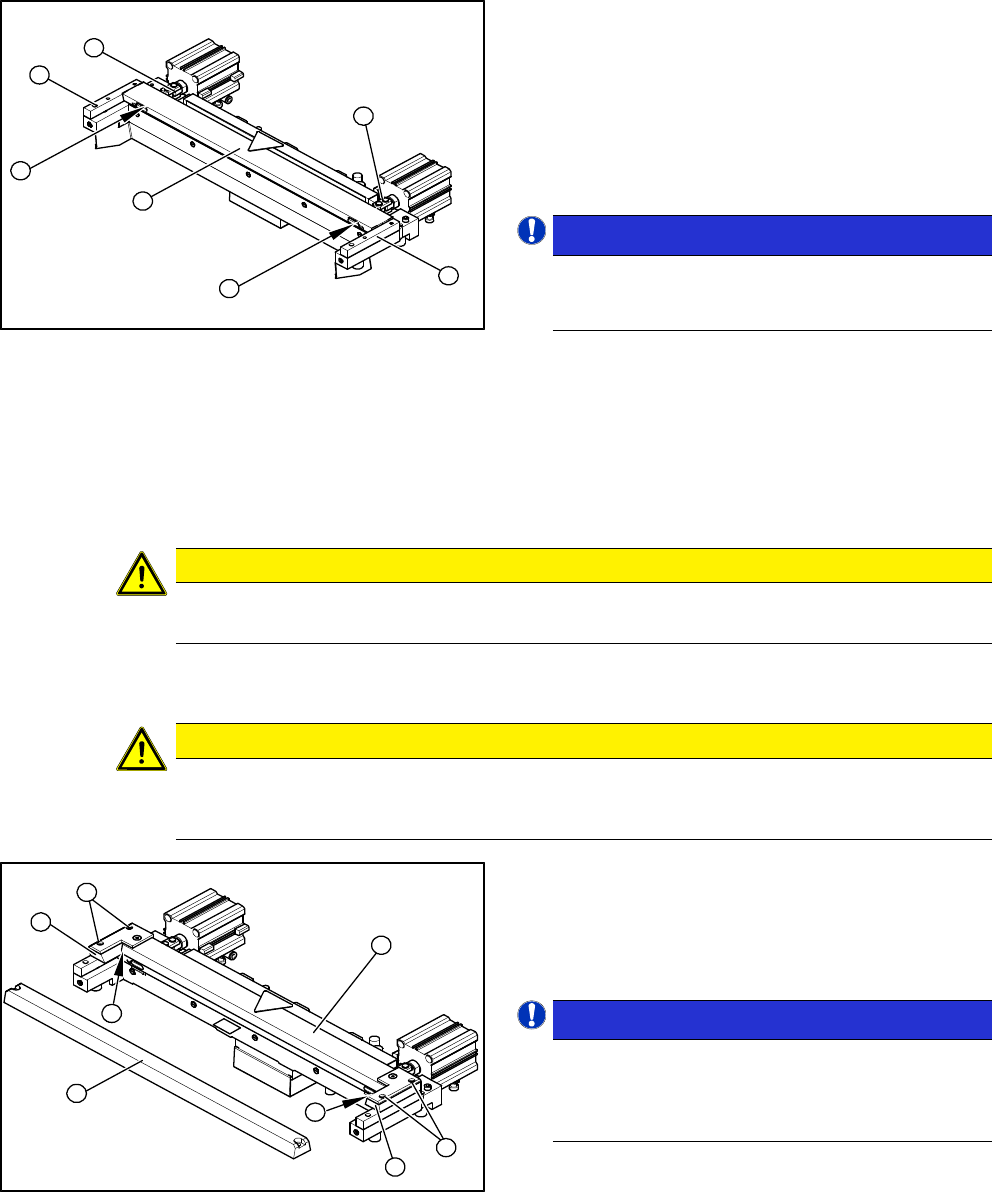

Abb.380: Schneidgerät
► Setzen Sie das bewegliche Messer (1) lagerichtig
in das Schneidgerät ein und verschieben Sie es
parallel bis in seine ursprüngliche Einbauposition.
► Geben Sie Loctite243 auf die beiden Schrauben
M4 für die Befestigung des Gelenkes im bewegli-
chen Messer.
► Setzen Sie diese Schrauben (2) wieder links und
rechts in das bewegliche Messer ein.
HINWEIS!
Stellen Sie sicher, dass das Gelenk (3) ungehin-
dert im Langloch (=Verdrehsicherung) im be-
weglichen Messer gleiten kann.
.
► Halten Sie am entsprechenden Gelenk (3) mit dem Gabelschlüssel SW10 dagegen und
ziehen Sie beide Schrauben (2) mit dem Drehmoment von 6Nm fest.
► Stecken Sie die beiden Abdeckkappen auf die Befestigungsschrauben des beweglichen
Messers.
► Legen Sie die 2 neuen Zwischenstücke (4) links und rechts neben dem beweglichen Messer
ein. Die eingelaserte Nummer muss an der dem Messer abgewandten Seite sein.
VORSICHT
Die Zwischenstücke und Messer sind aufeinander abgestimmt!
► Verwenden Sie keine Zwischenstücke von anderen Messersätzen.
► Fetten Sie die Kontakt-/Gleitflächen für das bewegliche Messer, exakt wie unter „Vorberei-
tung“ gekennzeichnet.
VORSICHT
Fett nur gezielt aufbringen!
Die überlappenden Schneidflächen dürfen nur mit Interflon Fin Grease [03020782-xx] ge-
fettet werden. Beachten Sie dazu auch die Instandhaltungsanleitung Ihrer Maschine.
1
2
4
1
5
4
3
2

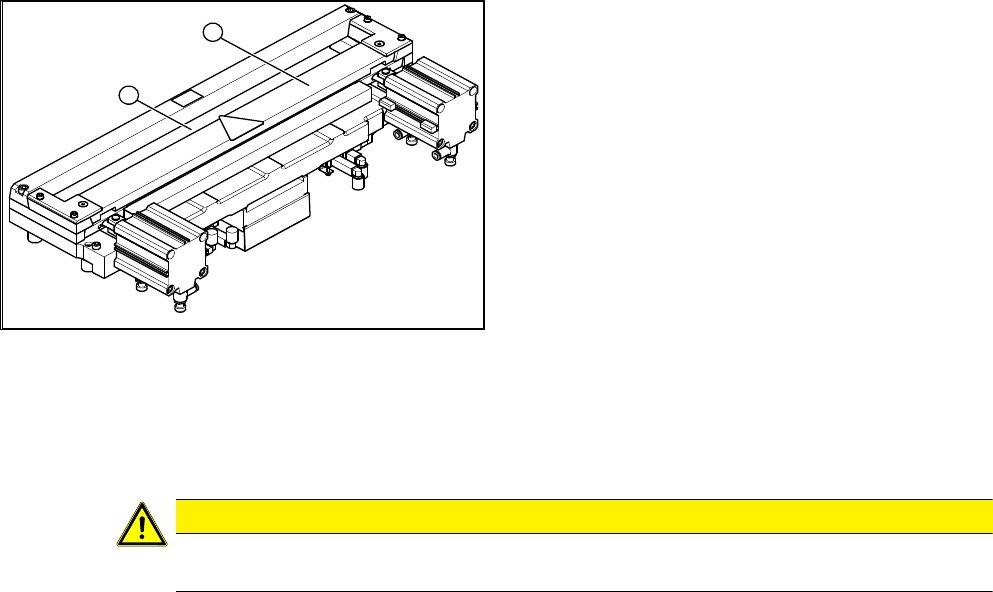

Abb.381: Schneidgerät
► Legen Sie links und rechts ein Einstellblech
(0,5‑1,0mm Dicke) zwischen Zwischenstück
und Stirnseite des beweglichen Messers ein(1).
► Legen Sie die vorher ausgebauten Nieder-
halter(2) wieder auf die neuen Zwischenstücke.
HINWEIS!
Niederhalter
Die Niederhalter Version 03 sind auf das
Schneidgerät Version 04 (=mit Abstreifer) abge-
stimmt.
.
► Setzen Sie die vorher ausgebaute Abstreifer-Einheit (3) zusammen mit den Niederhaltern
wieder ein und ziehen Sie die vier Innensechskantschrauben (4) vorerst nur locker fest.
► Schieben Sie die Zwischenstücke (mit eingelegten Fühlerlehren) auf Anschlag an das
bewegliche Messer heran. Der maximal zulässige Spalt ist 1,0mm.
Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.9 Messersatz tauschen
277
► Ziehen Sie in dieser Position die vier Schrauben (4) am Abstreiferhalter über Kreuz fest.
► Entfernen Sie beide Einstellbleche.
► Setzen Sie das neue feste Messer (5) lagerichtig ein und schrauben Sie es fest.
Abschließende Arbeiten
1
2
Abb.382: Schneidgerät (am Beispiel X-Serie)
► Prüfen Sie mittels Fühlerlehre auf der gesamten
Länge und Breite des Messers den Spalt
zwischen Abstreifer(1) und beweglichem Mes-
ser(2).
ð Die 0,05 mm-Fühlerlehre muss durchzuziehen
sein.
ð Die 0,25 mm-Fühlerlehre darf nicht durchzu-
ziehen sein.
Ist der Spalt nicht in Ordnung, so prüfen Sie:
●
Ob ein falscher Niederhalter
(mitFunktionsstand<03) eingebaut wurde.
●
Die Niederhalter sind auf das Schneidgerät mit
Funktionsstand -04 (= mit Abstreifer) abgestimmt!
●
Ob das Messer, der Abstreifer, etc., vor dem Ein-
bau gereinigt wurde.
Wenn der Spalt in Ordnung ist:
► Montieren Sie das Prallblech und das Abdeckblech. Achten Sie dabei auf die Parallelität der
Kanten.
VORSICHT
Kabelführung überprüfen!
Kabel und Schläuche dürfen nicht gequetscht oder auf Zug beansprucht werden.
► Entfernen Sie die Schraubzwingen vom Schneidgerät bzw. bauen Sie das Schneidgerät von
der Montageplatte ab.
► Der weitere Einbau erfolgt in umgekehrter Reichenfolge.
Sehen Sie dazu auch...
2 Schneidgerät am BE-Einzug tauschen [03066690-xx] [}260]
