7.2 重要保守部品リスト
1-71
7.2 重要保守部品リスト
数年で保守が必要となる部品のリストです。参考としてください。
ノート
重要保守部品の交換方法については、高度な技術を要しますので
当社サービス員にご相談ください。
ブロック名 品名 部品番号 部品名 使用数 推奨年数 備考
ヘッド 部
ソレノイド バ ルブ KYB-M701U-00 ACCESSORY_SV 30 2
ノズルシャフト_ホシュク
ミ
KYA-M860C-00 SHAFT NOZZLE SET 30 4
ノズ ル シ ャフト
取付用
ノート ( b )
シ ールフォルダ 用
O リング
KYB-M704F-00
KYB-M7028-00
SEAL
SEAL
30
90
3
(SO-008-13)
(SO-010-12)
ノズル用 パッキン KYB-M704E-00 SEAL 60 3 DYR-2.5カイ
フィルタ用O リング KYB-M702B-00 SEAL 60 3 (SO-009-5A)
スリップ リン グ KYB-M7027-00 SLIP RING 2 2
投光機 KYB-M700T-00 LIGHTING UNIT 2 6
受講機 KYB-M7015-00 ASSY SVC CABLE 2 6
NL モータ KYB-M701H-00 MOTOR NL 2 2
NL 用カップリング KYX-M702C-000 COUPLING 2 -
3 点セットで
交換
NL 用プレート KYX-M702C-200 PLATE 2 -
NL モータ用ボルト 90112-2AJ012
BOLT HEX.SOCKET HEAD
4 -
本体部
タッチパネル(両側 ) KY B-M651V-00 DISPLAY 2 4
真空ポンプ KYB-M8518-00 VACUUM_PUMP 1 2
サ イド ビュー
画像処理基板
KYB-M6535-00 PCB-MOUNT 1 6
ﾌﾞﾋﾝﾆ ﾝ ｼｷｽ ｺ ｰﾌ ﾟ KYB-M731P-00 STD. CAMERA 2 6
ビーム部 X軸モータサーボアンプ KYB-M652Y-00 UNIT-DRIVER 2 3
カッタ部 カッタブロック ASSY KYB-M3T04-00 ASSY_CUTTER_BLOCK 2 2
カート
UC26_ フィー ダカ ート
IO ボード
KYB-M371H-00 PCB-MOUNT 2 6
架台下 UC18_シュヤクボード KYA-M8601-00 PCB_MOUNT 2 6
多機能
ヘッド
VALVE KYB-M711C-00 VALVE 2 5
カバー カバー保 護テ ープ KYX-M8607-00 TAPE, COVER 1 -
4OM-1750
1-72
ノート

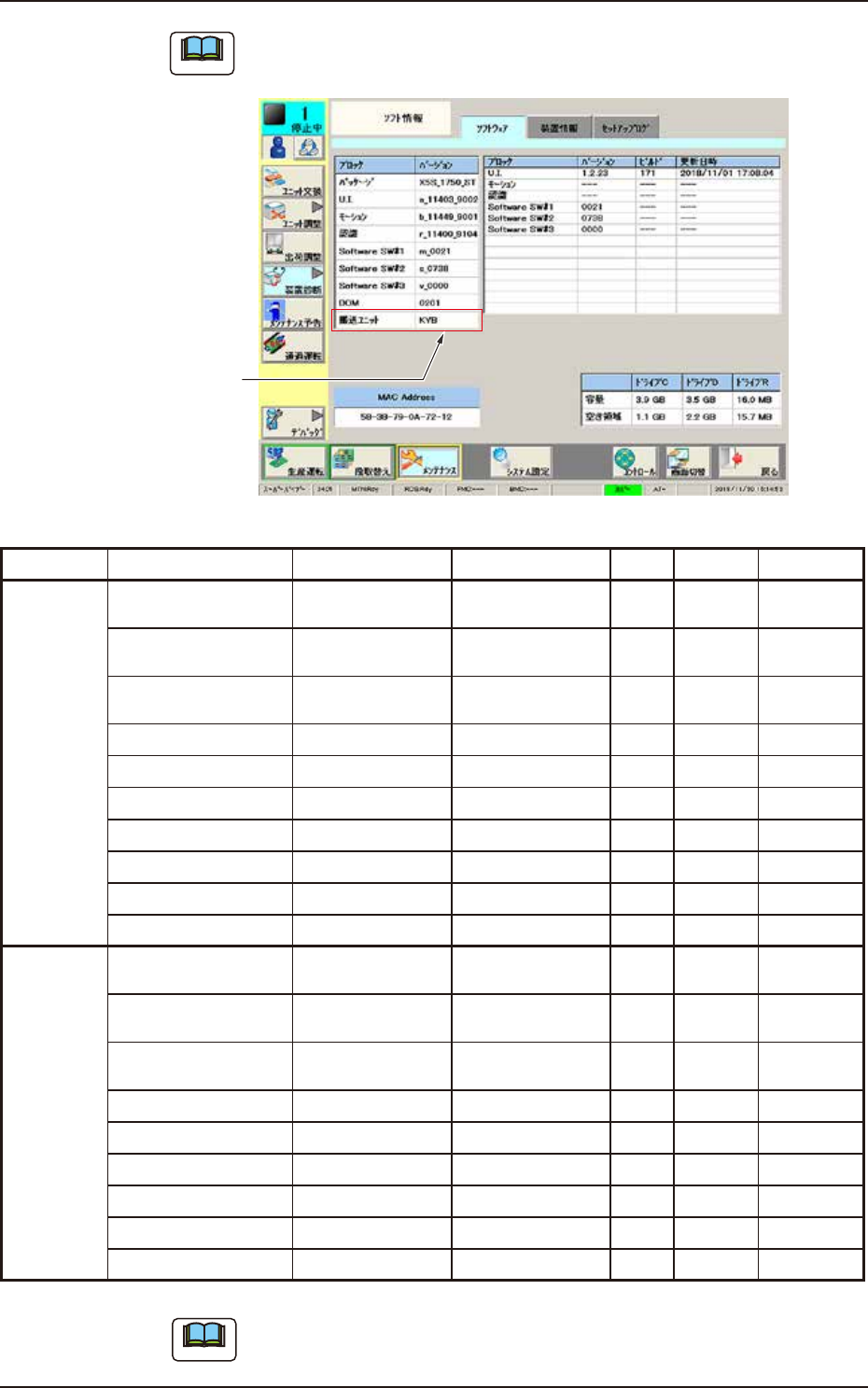

対象となる搬送ユニットタイプ (KYB タイプまたは KYX タイプ ) は下記
画面で確認できます。
ここで確認する
F4A71
ブロック名 品 名 部品番号 部品名 使用数 推奨年数 備 考
搬送部
(KYB タイプ )
位置決め部
搬送ﾌﾟｰﾘ
KYB-M91CV-00 PULLEY_TIMING
4 5
位置決め部
搬送ﾌﾗｯﾄﾌﾟｰﾘ
KYB-M91B8-00 PULLEY FLAT
2 5
位置決め部
搬送ﾍﾞﾙﾄ
KYB-M919E-00 BELT_TIMING
2 3
供給部搬送ﾍﾞﾙﾄ
KYB-M91B0-00 BELT_TIMING
2 3
排出部搬送ﾍﾞﾙﾄ
KYB-M91B6-00 BELT_TIMING
2 3
Assy_ ｽﾄｯﾊﾟｰｼﾘﾝﾀﾞ
KYB-M916H-00 ASSY-STOPPER-L
2 4
供給 / 排出ﾌﾗｯﾄﾌﾟｰﾘ
KYB-M91BM-00 PUULEY_FLAT
5 5
供給部ﾌﾗｯﾄﾌﾟｰﾘ
KYB-M91BN-00 PULLEY_FLAT
1 5
供給 / 排出ﾌﾟｰﾘ
KYB-M91AL-00 PULLEY_TIMING
8 5
UB95_ ｺｳｿｸ IO ﾎﾞｰﾄﾞ
KYB-M91AK-00 PCB-MOUNT
1 6
搬送部
(KYX タイプ )
位置決め部
搬送ﾌﾟｰﾘ
KYB-M91CV-00 PULLEY_TIMING 4 5
位置決め部
搬送ﾌﾗｯﾄﾌﾟｰﾘ
KYB-M91B8-00 PULLEY FLAT 2 5
位置決め部
搬送ﾍﾞﾙﾄ
KYB-M919E-00 BELT_TIMING 2 3
供給部搬送ﾍﾞﾙﾄ KYB-M91B0-00 BELT_TIMING 2 3
排出部搬送ﾍﾞﾙﾄ KYB-M91B6-00 BELT_TIMING 2 3
Assy_ ｽﾄｯﾊﾟｰｼﾘﾝﾀﾞ KYB-M916H-00 ASSY-STOPPER-L 2 4
供給 / 排出ﾌﾗｯﾄﾌﾟｰﾘ KYY-M914U-A0 PUULEY_FLAT 8 5
供給 / 排出ﾌﾟｰﾘ KYB-M91AL-00 PULLEY_TIMING 8 5
UB95_ ｺｳｿｸ IO ﾎﾞｰﾄﾞ KYB-M91AK-00 PCB-MOUNT 1 6
T4A20A
ノート
(a) 推奨年数は、参考値です。
(b) メンテナンス時に取外したボルトは再利用しないでください。
