4.13 ファン部
排気ファン (3か所)
3か月ごと 清掃 所要時間:10分
掃除機でゴミ、ほこりを吸取ります。
F4A48
1303-001
4.13 ファン部
4OM-1750
1-52
5. 吸着ノズルの清掃方法
部品の吸着および装着の信頼性を安定して継続させるため、吸着ノズルの
清掃を定期的に実施してください。
•
約 1 週間を目安に定期的に清掃してください。
ノート
0402 用ノズルは、3 ～ 4 日ごとの清掃を推奨します。
•
吸着ノズルの使用頻度や周囲環境などにより、必要に応じて清掃頻度を
変えてください。
•
吸着ノズルの真空吸引力が弱くなり、吸着および装着の不具合が発生し
た場合には、そのつど確認して清掃してください。

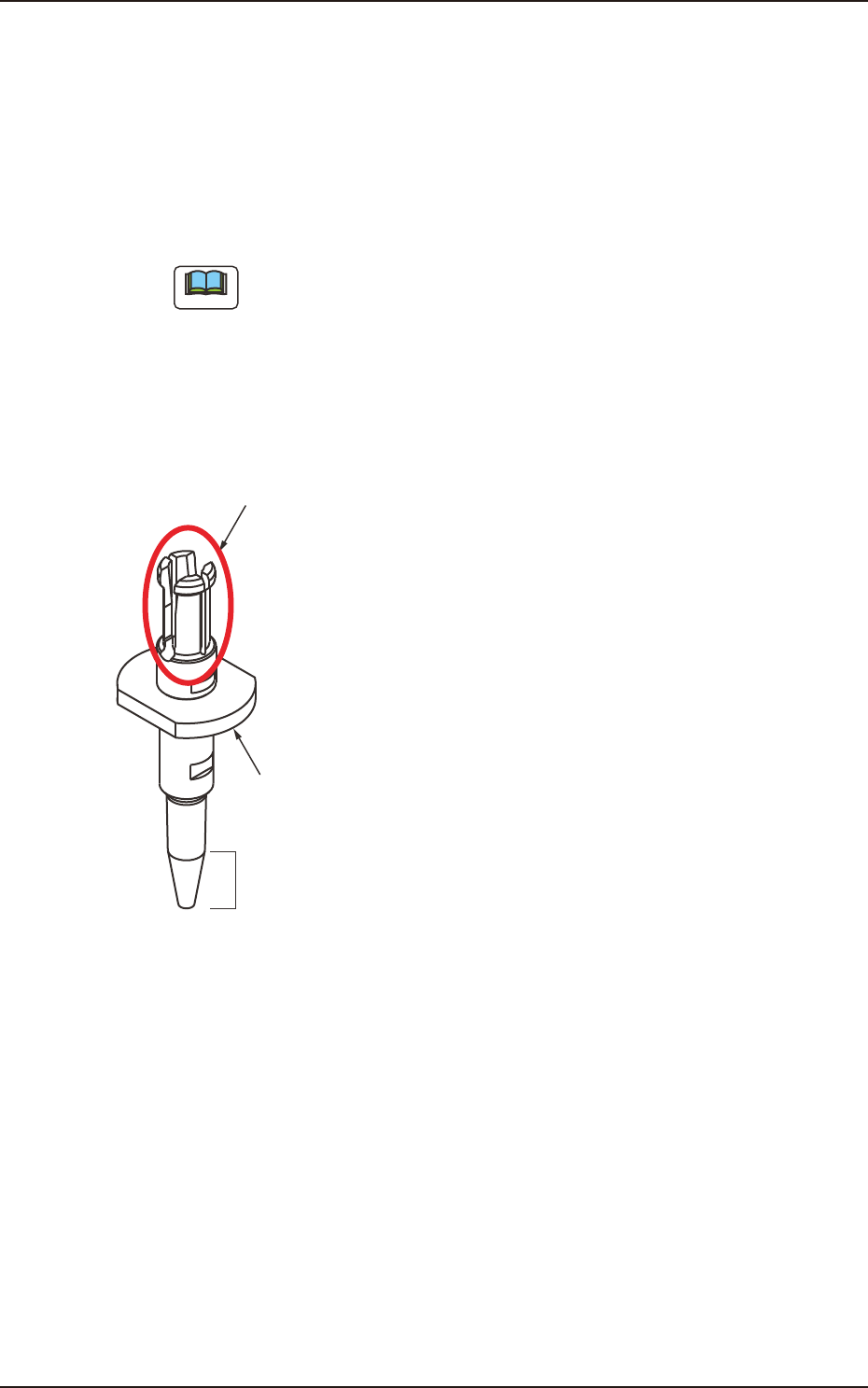

ノズル清掃時、この部分を強く握らないでください。
強く握るとノズルが破損する場合があります。
強く握る必要がある場合は、ツバ面を握ってください。
また、認識異常が多発する場合は、歯ブラシで
20回程度、ツバ裏面をこすってください。
テーパ部
F4A49
1303-001
5. 吸着ノズルの清掃方法
4OM-1750
1-53
•
吸着ノズル清掃方法一覧表
ノズル種類 部 位 汚れ方
マスキング
テープ
ピン
ゲージ
+
挿入治具
ドリル
エア
ブロー
治具
+
水洗い
水圧式
洗浄機
布等での
拭取り
清掃
頻度
スプリング
ノズル
0402 用
ノズル
先端部
ソルダペースト
の付着 ○ ○
適宜
ノズル
先端穴
フラックス、
異物の詰まり ○ ○ ○
ノズル
内部穴
フラックス
○
1 週間
スプリング
摺動部
空気中のコンタ
ミネーション
紙繊維
○ ○
ノズル外部
○
フィルタ
交換
スプリング
ノズル
0603 ～
1608 用
ノズル
先端部
ソルダペースト
の付着 ○ ○
適宜
ノズル
先端穴
フラックス、
異物の詰まり ○ ○ ○
ノズル
内部穴
フラックス
○
1 週間
スプリング
摺動部
空気中のコンタ
ミネーション
紙繊維
○ ○
ノズル外部
○
フィルタ
交換
リジット
ノズル
ノズル
先端部
ソルダペースト
の付着 ○ ○
1 週間
ノズル
先端穴
フラックス、
異物の詰まり ○ ○ ○
ノズル
内部穴
フラックス
○
ノズル外部
○
フィルタ
交換
