4OM-1750 1-26 1303-001 4.3.3 基準マーク（4 か所）の清掃 注 意 清掃は吸引源（掃除機）などで行ってください。 エア（エアガン）などを吹きつけないでください。 エアブローを行うと装置内部にゴミ、ほこりが飛散し、認識や装置の動 作が正しく行えなくなるおそれがあります。 認識マーク (4か所) 毎週 清掃 所要時間:2分 認識マーク上面をレンズクリーナクロスで 乾拭きしてください。 認識マークに、皮脂や油などを…
4OM-1750
1-251312-003

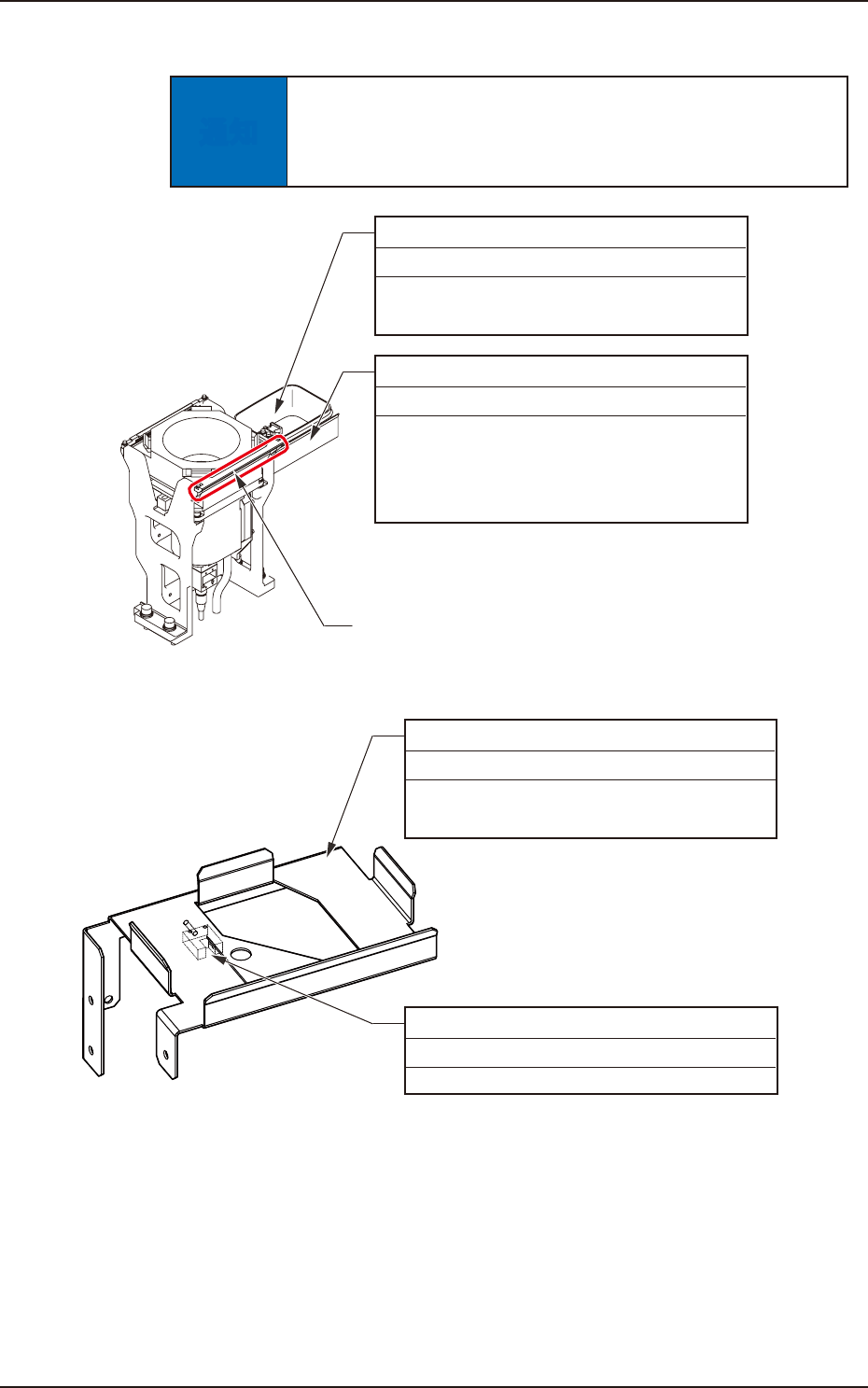

4.3.2 部品排出箱の清掃
通知
箱にたまった部品を取除く場合は、人体の静電気を除去して
から作業を行ってください。
静電気で部品を壊してしまう可能性があります。
部品排出箱
毎日 清掃 所要時間:1分
箱にたまった部品を除去してください。
ハネナイト
毎日 清掃 所要時間:1分
部品排出箱内に敷いてあるハネナイトを
取出し、掃除機で清掃してください。
基準マークブロック
・箱底面の遮光板とマグネットに異物が
付着している場合は除去してください。
F4A20
部品排出箱検出センサ (裏面)
毎日 清掃 所要時間:1分
センサをめん棒で清掃してください。
部品排出箱ベース
毎日 清掃 所要時間:1分
ベース部に異物が落ちている場合は除去
してください。
F4A20-1
4.3 部品認識カメラ部
4OM-1750
1-261303-001
4.3.3 基準マーク（4 か所）の清掃
注 意
清掃は吸引源（掃除機）などで行ってください。
エア（エアガン）などを吹きつけないでください。
エアブローを行うと装置内部にゴミ、ほこりが飛散し、認識や装置の動
作が正しく行えなくなるおそれがあります。
認識マーク (4か所)
毎週 清掃 所要時間:2分
認識マーク上面をレンズクリーナクロスで
乾拭きしてください。
認識マークに、皮脂や油などを
付着させないでください。
付着してしまった場合は、
アルコールを少量含ませたレン
ズクリーナクロスで拭取ってく
ださい。
教示プレート (2か所)
毎月 清掃 所要時間:1分
異物、不要部品などを除去し、ゴミ、ほこ
りなどをウエスで拭取ってください。
注 意
QFPガラス治具 (2個)
毎月 清掃 所要時間:1分
レンズクリーナクロスで乾拭きしてくださ
い。
QFPガラス治具に、皮脂や油など
を付着させないでください。
付着してしまった場合は、
アルコールを少量含ませた
レンズクリーナクロスで拭取って
ください。
注 意
F4A21
4.3 部品認識カメラ部
4OM-1750
1-271303-001
4.4 フィーダベース駆動部
4.4.1 ウォームギア（2 か所）の給油
ノート
ウォームギヤ(2か所)
3か月 給油 所要時間:2分
(モリノックグリース AP1)
ウォームギヤに新しいグリースをシリンジ
で少量塗ります。
使用するノズルはNo.19(茶)です。
No.19
F4A22
4.4 フィーダベース駆動部
