4OM-1750 1-27 1303-001 4.4 フィーダベース駆動部 4.4.1 ウォームギア（2 か所）の給油 ノート ウォームギヤ (2 か所 ) 3 か月 給油 所要時間 :2 分 (モリノックグリース AP1) ウォームギヤに新しいグリースをシリンジ で少量塗ります。 使用するノズルはNo.19(茶)です。 No.19 F4A22 4.4 フィーダベース駆動部
4OM-1750
1-261303-001

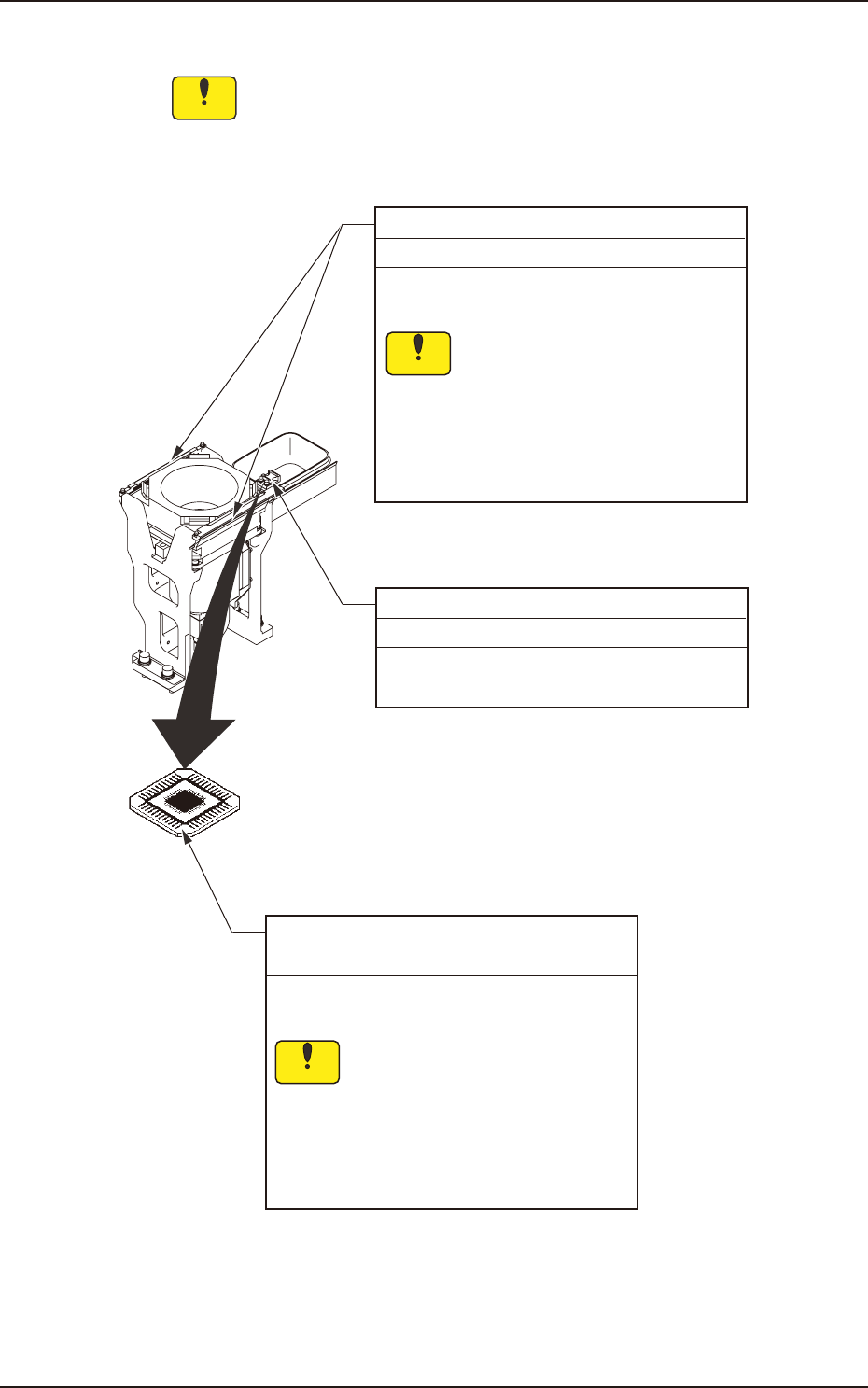

4.3.3 基準マーク（4 か所）の清掃
注 意
清掃は吸引源（掃除機）などで行ってください。
エア（エアガン）などを吹きつけないでください。
エアブローを行うと装置内部にゴミ、ほこりが飛散し、認識や装置の動
作が正しく行えなくなるおそれがあります。
認識マーク (4か所)
毎週 清掃 所要時間:2分
認識マーク上面をレンズクリーナクロスで
乾拭きしてください。
認識マークに、皮脂や油などを
付着させないでください。
付着してしまった場合は、
アルコールを少量含ませたレン
ズクリーナクロスで拭取ってく
ださい。
教示プレート (2か所)
毎月 清掃 所要時間:1分
異物、不要部品などを除去し、ゴミ、ほこ
りなどをウエスで拭取ってください。
注 意
QFPガラス治具 (2個)
毎月 清掃 所要時間:1分
レンズクリーナクロスで乾拭きしてくださ
い。
QFPガラス治具に、皮脂や油など
を付着させないでください。
付着してしまった場合は、
アルコールを少量含ませた
レンズクリーナクロスで拭取って
ください。
注 意
F4A21
4.3 部品認識カメラ部
4OM-1750
1-271303-001

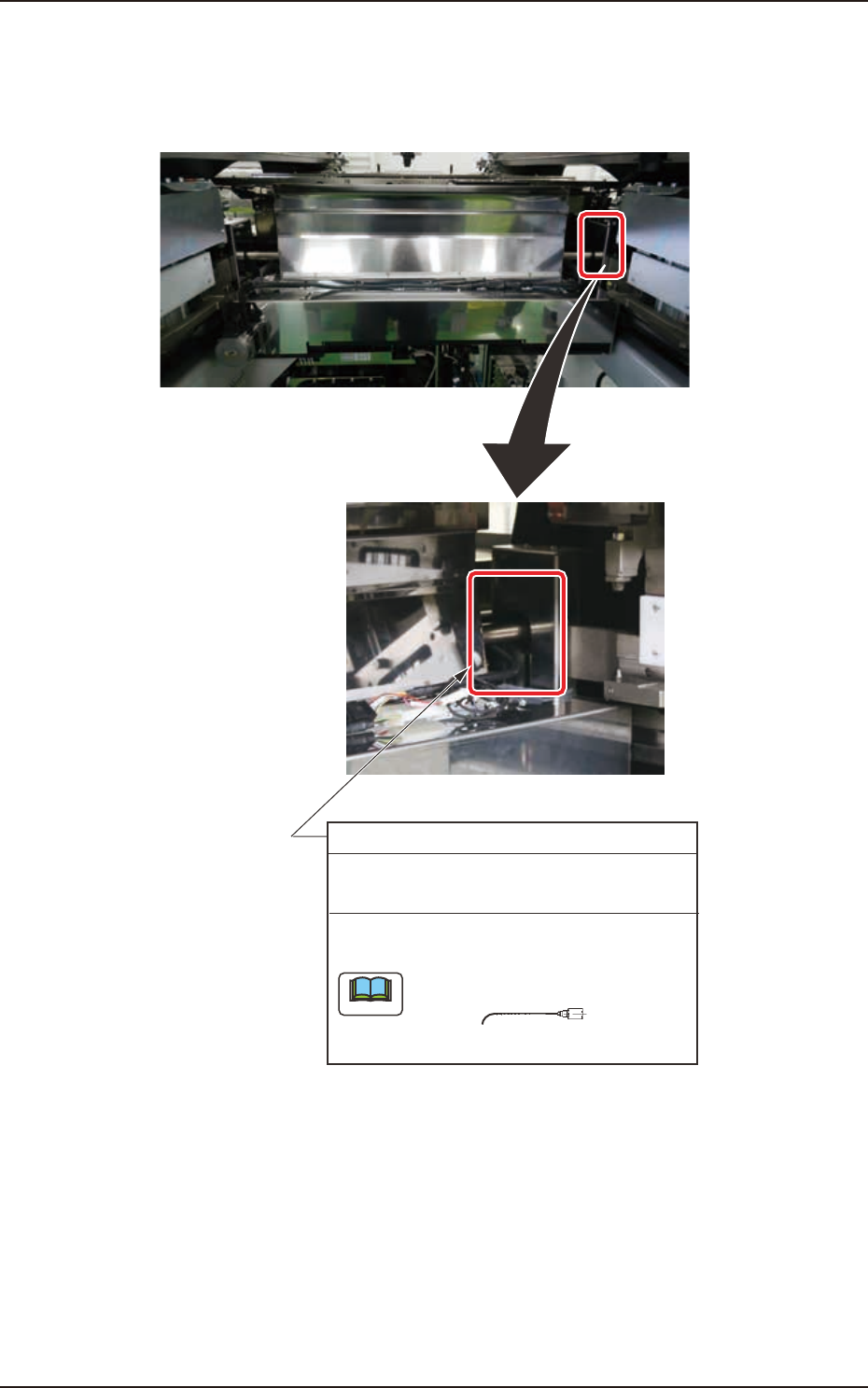

4.4 フィーダベース駆動部
4.4.1 ウォームギア（2 か所）の給油
ノート
ウォームギヤ(2か所)
3か月 給油 所要時間:2分
(モリノックグリース AP1)
ウォームギヤに新しいグリースをシリンジ
で少量塗ります。
使用するノズルはNo.19(茶)です。
No.19
F4A22
4.4 フィーダベース駆動部
4OM-1750
1-281303-001

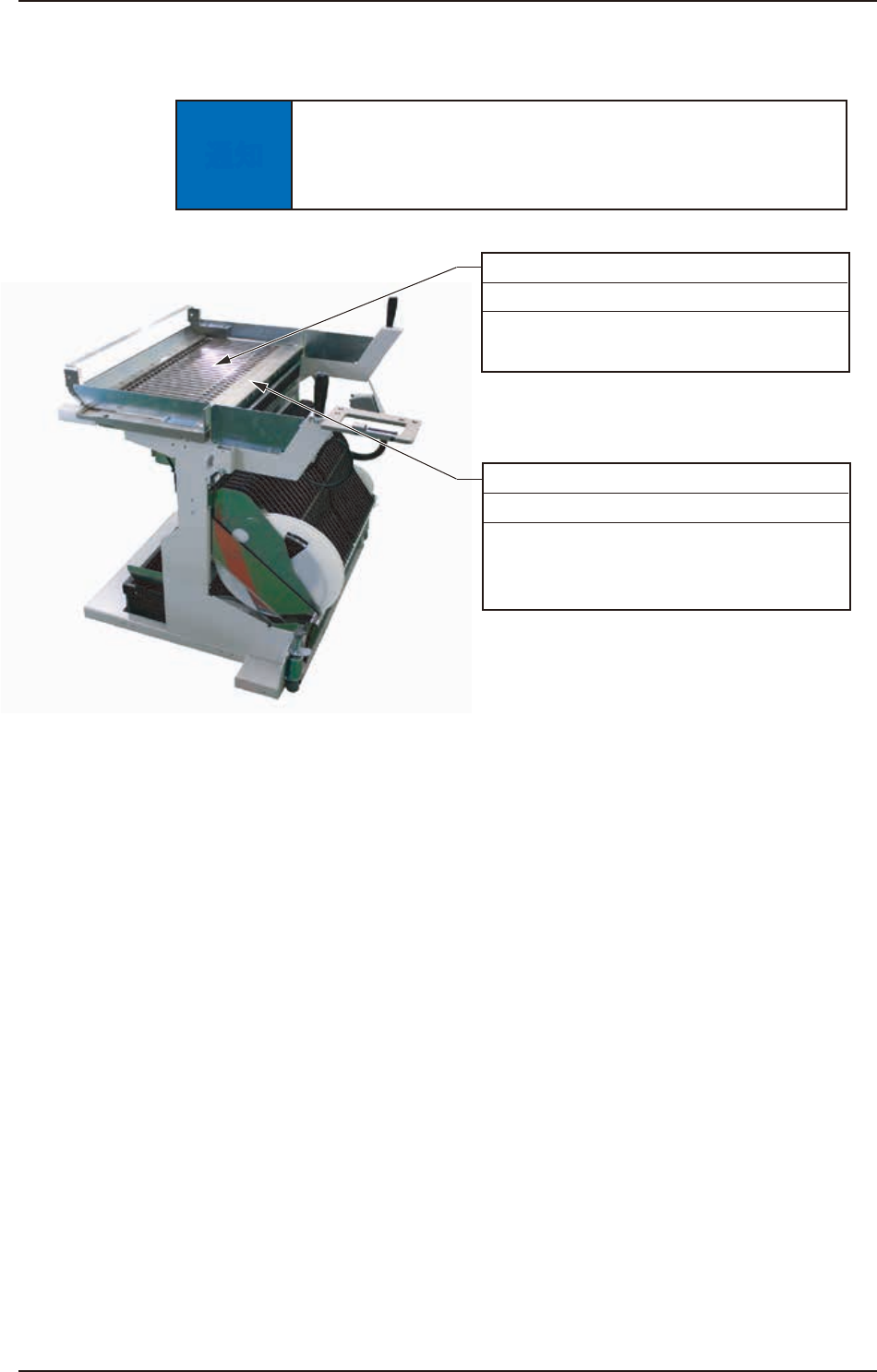

4.5 フィーダカート部
通知
清掃にはエアガンを使用しないでください。
ゴミやほこりが飛び散り、各種センサ、制御基板、可動部な
どに付着してトラブルの原因になる可能性があります。
フィーダベース上面
毎日 清掃 所要時間:2分
異物、不要部品などを掃除機で除去し、
ゴミ、ほこりなどをウエスで拭取ってく
ださい。
フィーダベース上面溝
毎週 清掃 所要時間:2分
ゴミ、ほこりを掃除機で吸取ってくださ
い。
F4A23
4.5 フィーダカート部
