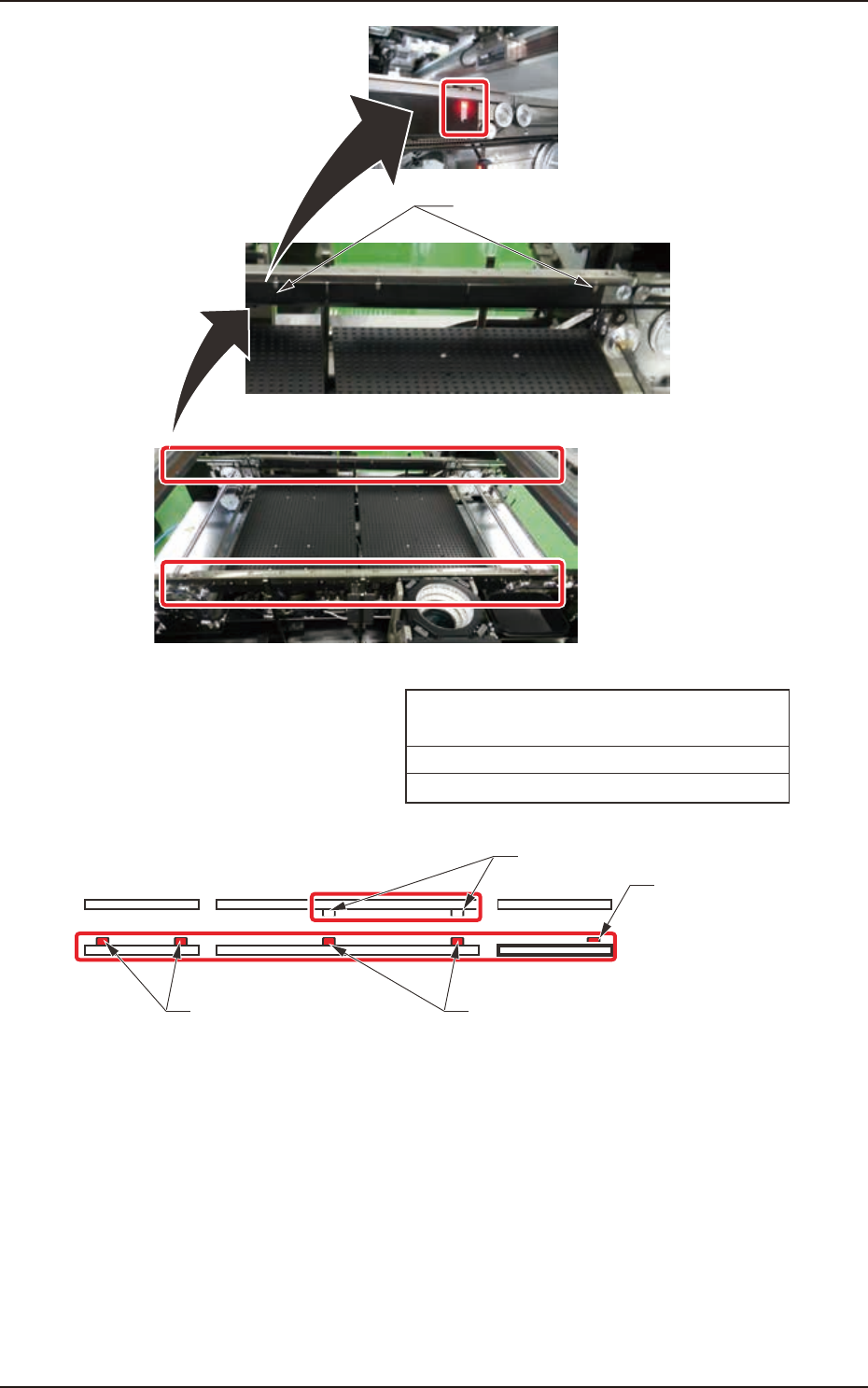

4OM-1750 1-46 基板検出 センサファイバー(2か所) 基板検出 センサ(3か所)、 毎週 清掃 所要時間:2分 基板検出センサをウエスで清掃してください。 シングル搬送時 (イメージ配置図) 基板検出センサ 基板検出センサ ファイバー (投光) 基板検出センサ 基板検出センサファイバー (受光) 基板検出センサファイバー F4A43 1303-001 4.10 コンベア部
4OM-1750
1-451303-001

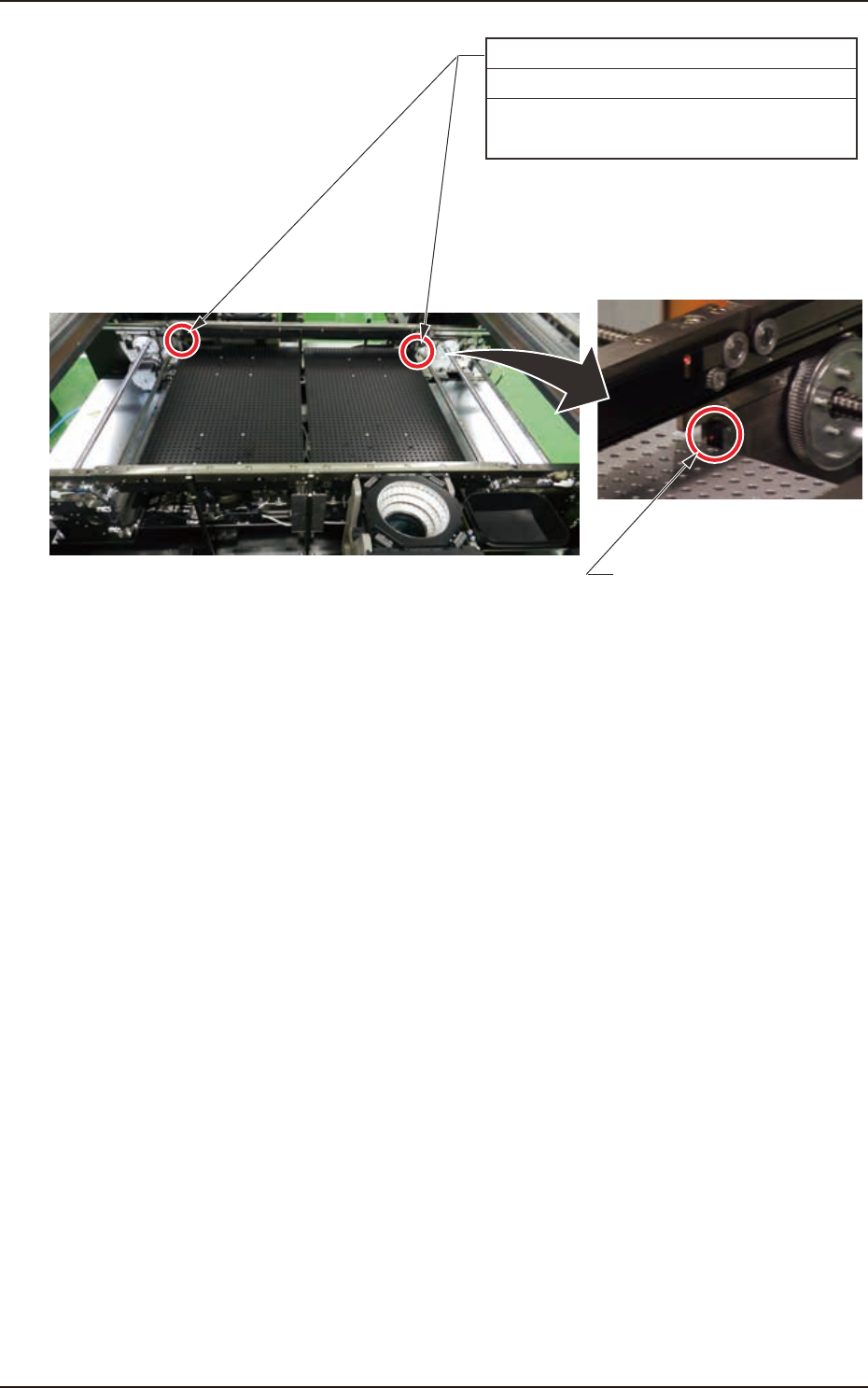

バックアップピン検出センサ (2か所)
毎週 清掃 所要時間:1分
バックアップピン検出センサをウエスで
清掃してください。
バックアップピン検出センサ
F4A42
4.10 コンベア部
4OM-1750
1-46
基板検出センサファイバー(2か所)
基板検出センサ(3か所)、
毎週 清掃 所要時間:2分
基板検出センサをウエスで清掃してください。
シングル搬送時 (イメージ配置図)
基板検出センサ
基板検出センサファイバー (投光)
基板検出センサ 基板検出センサファイバー (受光)
基板検出センサファイバー
F4A43
1303-001
4.10 コンベア部
4OM-1750
1-471303-001

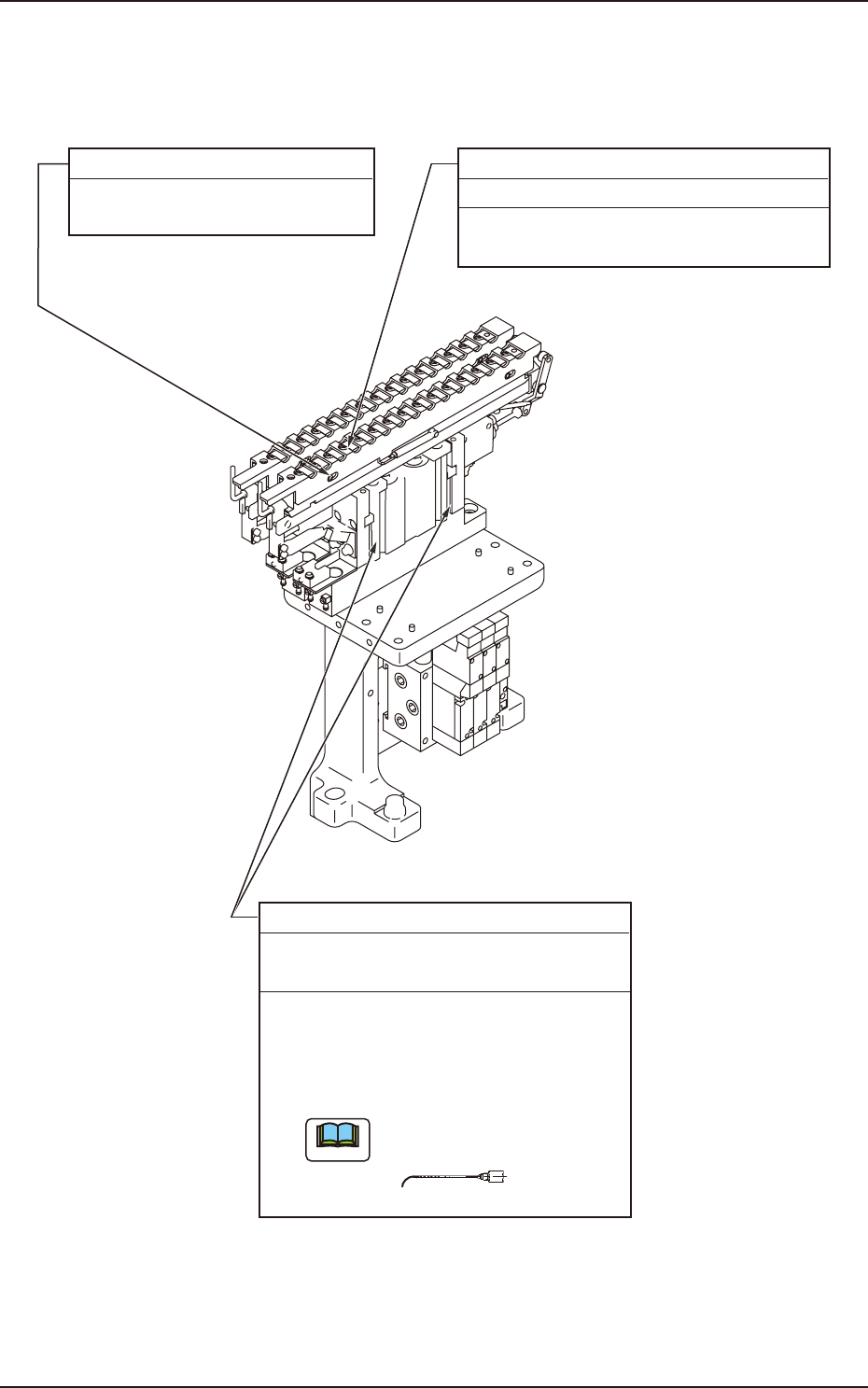

4.11 ノズルストッカ部
高速ノズルストッカ
ノズル収納部
毎月 清掃
ゴミ、ほこりを掃除機で吸取ってくださ
い。
シャッタフランジピン摺動部
3か月 清掃、給油
(モリノックグリ-スAP1)
所要時間5分
ノズルストッカ摺動部
3か月 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
(1) 油ウエスで古いグリースを拭取ってく
ださい。
(2) 新しいグリースをシリンジで塗ってく
ださい。
使用するノズルは、No.19
(茶)です。
ノート
No.19
F4A44
4.11 ノズルストッカ部
