4OM-1750 1-50 1303-001 4.12 制御ボックス部 フィルタ(1か所) 3か月ごと 清掃 所要時間:4分 (1) ネジ(3か所)固定されているダスト フィルタを取外します。 (2)掃除機でゴミ、ほこりを吸取ります。 (3)ダストフィルタを取付けます。 F4A47 4.12 制御ボックス部
4OM-1750
1-49

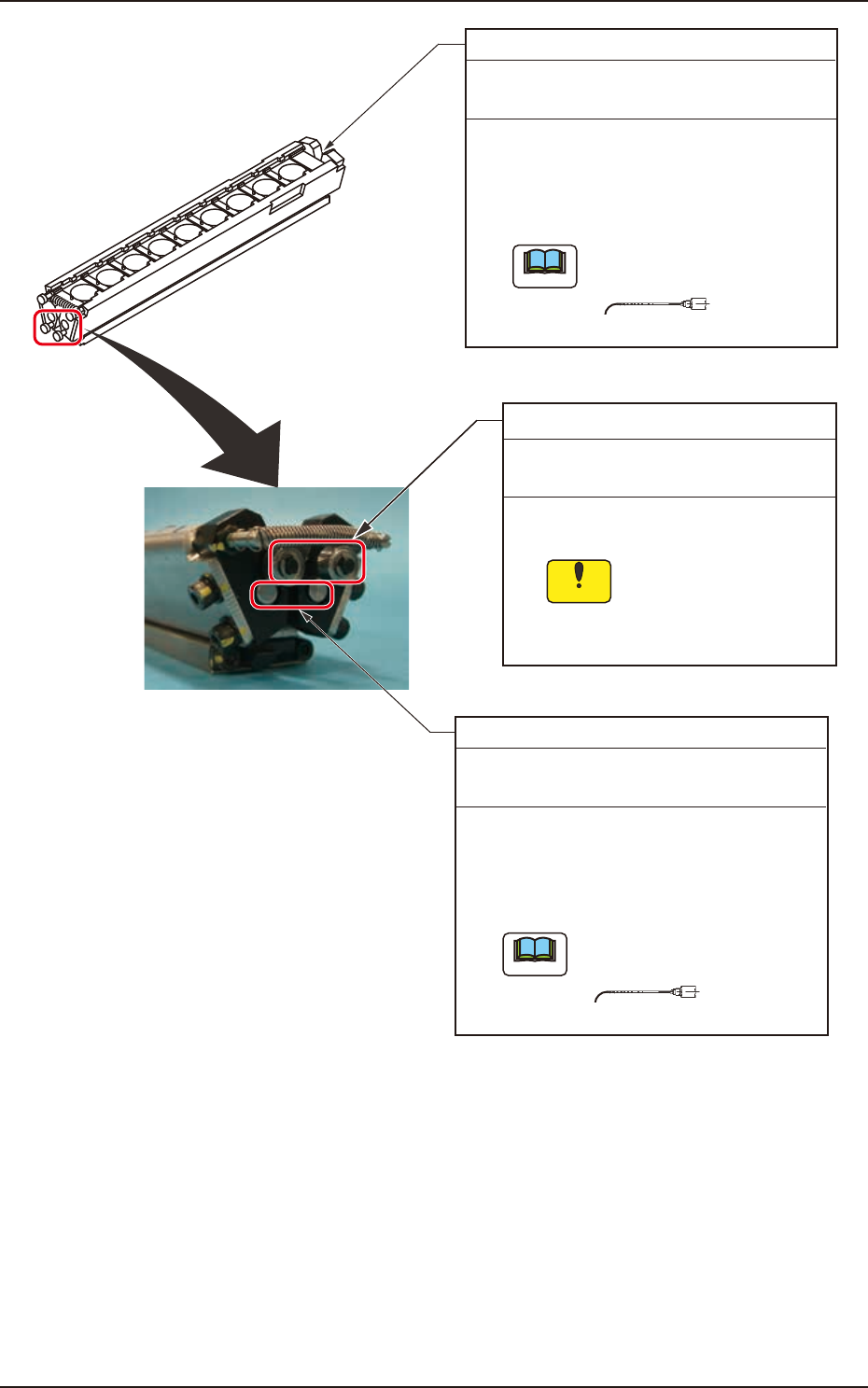

カムフォロア
毎月 清掃、給油
(モリノックグリースAP1)
(1) 油ウエスで古いグリースを拭取っ
てください。
糸くずなどを残さないよ
うにしてください。
(2) 新しいグリースを手かハケで塗っ
てください。
シャッタフランジピン摺動部
3か月 清掃、給油 所要時間:5分
(モリノックグリースAP1)
(1) 油ウエスで古いグリースを拭取ってく
ださい。
(2) 新しいグリースをシリンジで塗ってく
ださい。
使用するノズルは、No.19
(茶)です。
ノート
No.19
シャッタフランジピン摺動部
3か月 清掃、給油 所要時間:5分
(モリノックグリースAP1)
(1) 油ウエスで古いグリースを拭取ってく
ださい。
(2) 新しいグリースをシリンジで塗ってく
ださい。
使用するノズルは、No.19
(茶)です。
ノート
No.19
注 意
F4A46
1303-001
4.11 ノズルストッカ部
4OM-1750
1-501303-001

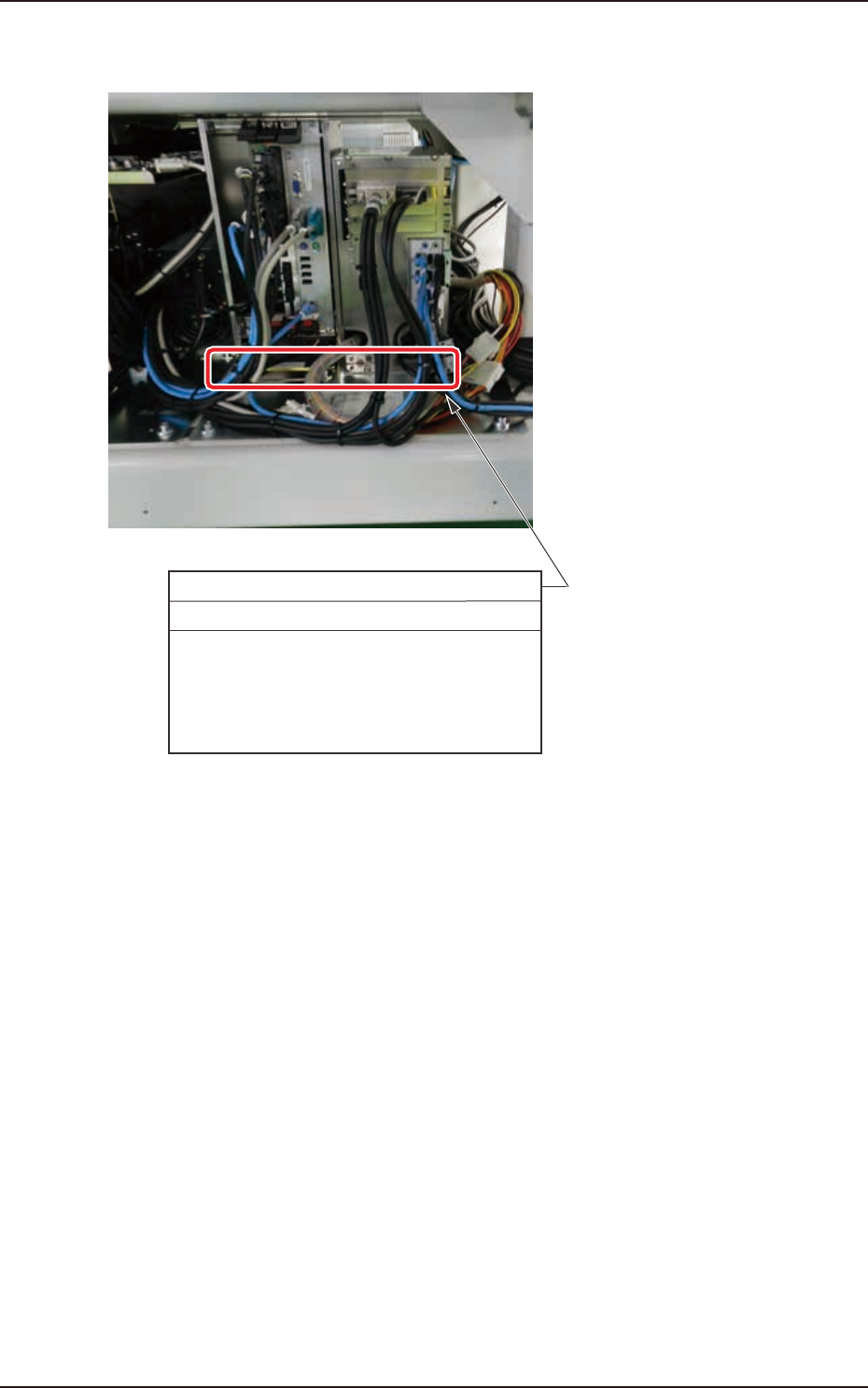

4.12 制御ボックス部
フィルタ(1か所)
3か月ごと 清掃 所要時間:4分
(1)ネジ(3か所)固定されているダスト
フィルタを取外します。
(2)掃除機でゴミ、ほこりを吸取ります。
(3)ダストフィルタを取付けます。
F4A47
4.12 制御ボックス部
4OM-1750
1-51

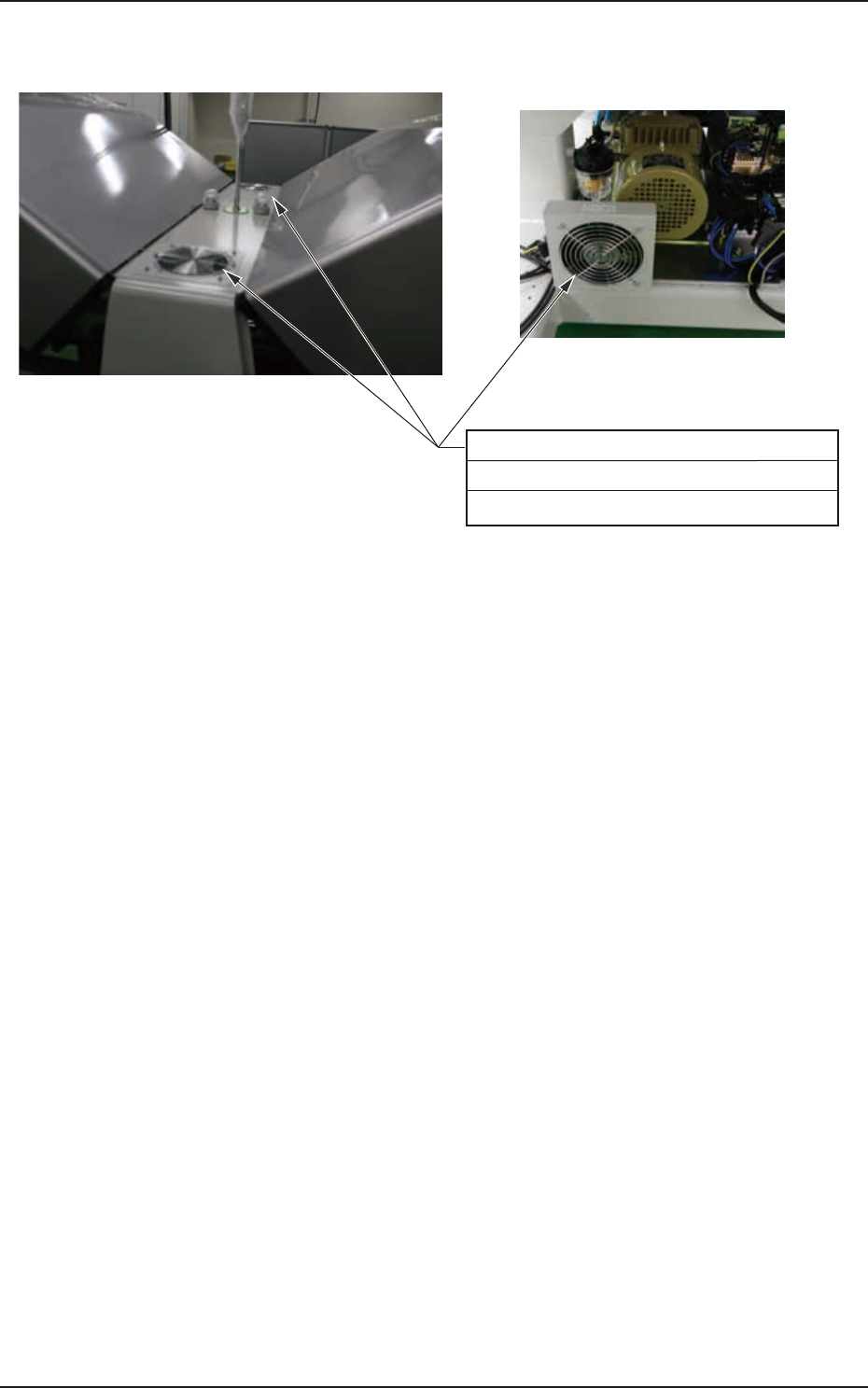

4.13 ファン部
排気ファン (3か所)
3か月ごと 清掃 所要時間:10分
掃除機でゴミ、ほこりを吸取ります。
F4A48
1303-001
4.13 ファン部
