NPM X / NPM
通用型转印装置
4.2
自动供给参数的设定
MFTU-EJM9BC-MB-04N-17 Page 4-13
4.2
自动供给参数的设定
作为自动供给参数，有这样
3
个：
材料供给气压
转印材料供给时间
转印可能次数
(根据前次转印材料供给而来的转印可能次数)
自动供给参数的标准设定如下。
材料供给气压
0.25 [MPa]
压力的设定方法请参照
‘4.2.4
材料供给气压的调整
’
。
转印材料供给时间
1 [s]
供给时间的设定请参照
‘3.3.2
转印开关
’
。
转印可能次数的算出请按以下步骤进行。
转印可能次数的设定请参照
‘3.3.2
转印开关
’
。
请将
‘
转印材料供给停止模式
’
设定为
‘ON:
自动供给
’
。
4.2.1
转印材料的吐出量的计测
4.2.2
每
1
个包装的转印消费量的计测
4.2.3
转印可能次数的算出
NPM X / NPM
通用型转印装置
4.2
自动供给参数的设定
Page 4-14 MFTU-EJM9BC-MB-04N-17
4.2.1
转印材料的吐出量的计测
测定自动供给
1
次的吐出动作的转印材料吐出量。
但是，可以想象到由于注射器内的转印材料的残余量、成分以及温度变化，吐出量会有偏差，所以请作为
求取自动供给参数时的大概目标来使用。
吐出量的计测请在实施
‘4.1
转印材料的初始供给方法与成膜确认
’
前执行。
在计测吐出量之前，请将下述自动供给参数设定为标准值。
① 材料供给气压
0.25 [MPa]
压力的设定方法请参照
‘4.2.4
材料供给气压的调整
’
。
② 转印材料供给时间
1 [s]
供给时间的设定请参照
‘3.3.2
转印开关
’
。
1
装上转印台和刮刀装置。
请参照
‘2.2
转印台、刮刀装置以及刮板的安装
’
进行转印台与刮刀装置的安装。
请不要安装刮板。
移动转印台，使得刮板驱动部位于离转印台内壁
约
100 mm
的位置。
2
安装注射器。
请参照
‘2.3
转印材料的安装
’
，装上内有转印材
料的注射器。
3
将转印装置设置在运转位置。
4

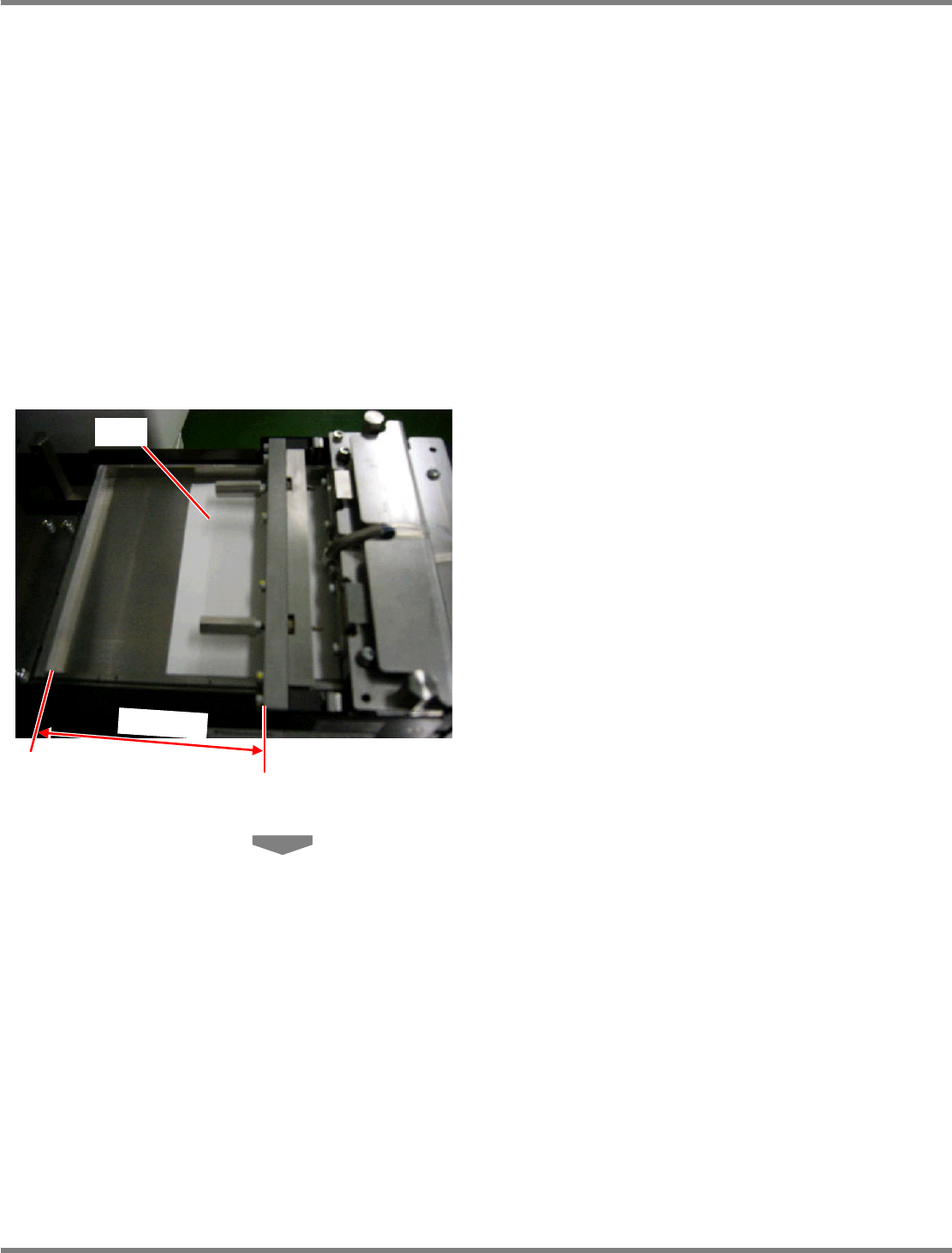

在管子端部的下面铺上薄膜状的铺垫
物。
要吐出在该薄膜上。
事前要计测好薄膜的重量。
(根据吐出前后的重量差来计测吐出量。)
5
将转印装置设置在运转位置。
约
100 mm
薄膜
NPM X / NPM
通用型转印装置
4.2
自动供给参数的设定
MFTU-EJM9BC-MB-04N-17 Page 4-15
6
按下
。
7
按下
。
8
按下
。
9
按下
[
转印
]
。
10
按下
+ [
供給
]
。
将供给时间设定为
1s
。
11
将伺服开关置于
OFF
12
计测薄膜的重量。
打开盖，将薄膜从前方拉出，计测薄膜的重量。
根据吐出前与后的薄膜的重量差来求得吐出
量。
ChangeFdrStamperUnit-01C00
6
7
8
9
10
