NPM X / NPM 通用型转印装置 5.2 24 小时检查 (日常) Page 5-4 MFTU-EJM9BC-MB-05N-16 5.2.2 刮刀装置、刮板以及转印台的清扫和检查 使用工具 酒精、纸抹布、六角扳手 ( 对边 2.5 mm) 、滑脂 (LCG100) 需要时间 10 分钟 在开始作业时开始生产前，请确认刮 刀没有磨损或损伤。 此作业要在安装转印材料前进行。 1 把通用型转印装置拉到作业位置。 2 卸下盖。 卸…
NPM X / NPM
通用型转印装置
5.2
24 小时检查 (日常)
MFTU-EJM9BC-MB-05N-16 Page 5-3
5.2 24
小时检查
(
日常
)
5.2.1
注射器的拆卸
将通用型转印装置拉到作业位置后，按照以下步骤，卸下注射器。
1
从耦合器上拔出插头。
先推上耦合器的灰色圆环，并解除锁定后，再
拔出插头。
2
从转印装置拔出注射器。
使用注射器时，应按照材料厂商的指示，请勿
放置在整体交换台车等机器上。
3
从注射器端部卸下配管，安装盖子。
4
将注射器转动，从连结部使注射器的法
兰盘露出来。
5
卸下连接软管后，安装后部盖子。
MFTU-068P
MFTU-025P
MFTU-017P
接头部
MFTU-037P
MFTU-125P
MFTU-126P
圆环
耦合器
插头
MFTU-016P
法兰盘
NPM X / NPM
通用型转印装置
5.2
24 小时检查 (日常)
Page 5-4 MFTU-EJM9BC-MB-05N-16
5.2.2
刮刀装置、刮板以及转印台的清扫和检查
使用工具
酒精、纸抹布、六角扳手
(
对边
2.5 mm)
、滑脂
(LCG100)
需要时间
10
分钟
在开始作业时开始生产前，请确认刮刀没有磨损或损伤。
此作业要在安装转印材料前进行。

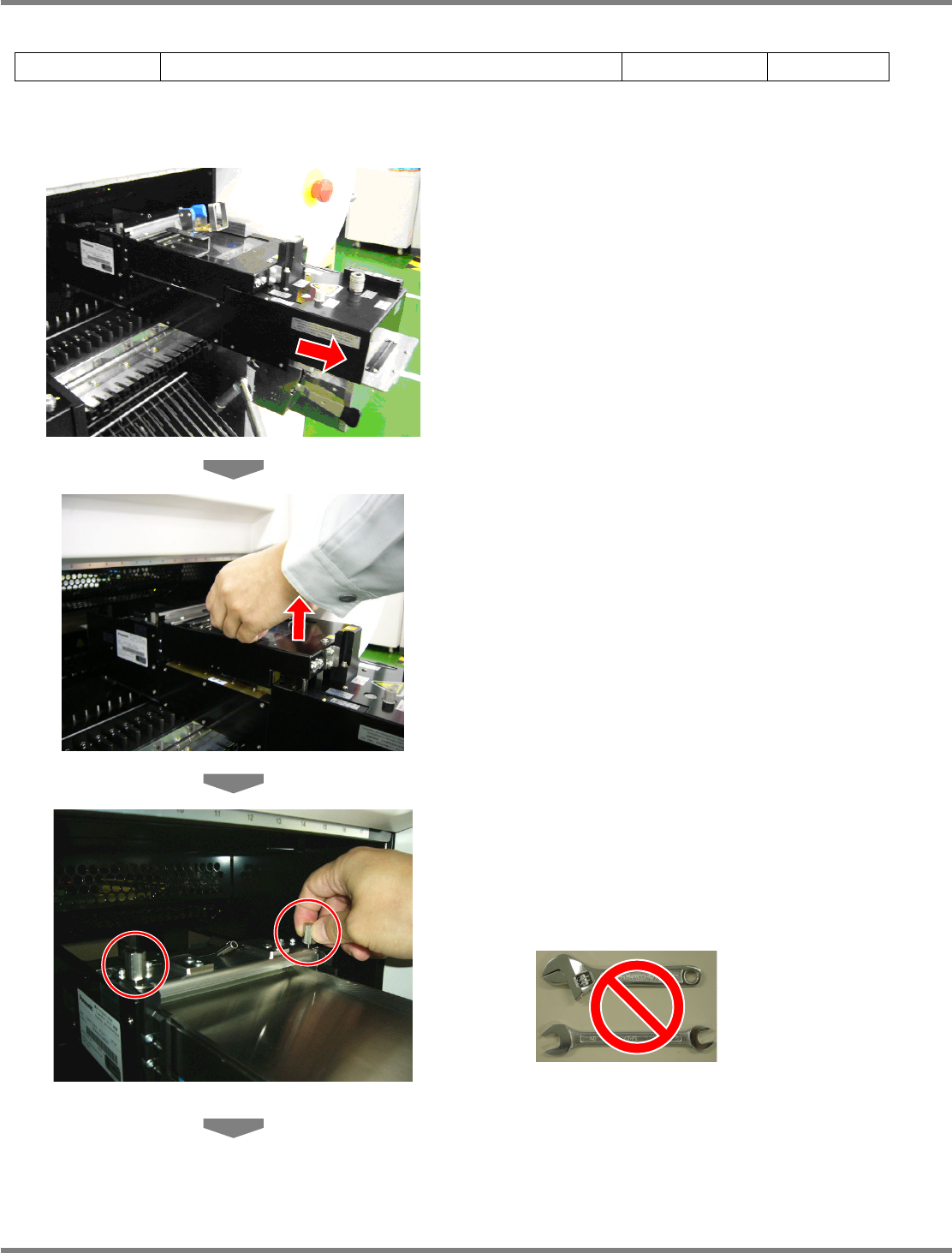

1
把通用型转印装置拉到作业位置。
2
卸下盖。
卸下的盖不要放置在整体交换台车等机器上，
应放置在平坦的面上。
(
否则，可能会导致安全开关的键的破损。
)
3
拆下刮刀装置。
用手指拆下安装螺丝。
拧松安装螺丝时，也可以根据需要，使用工具。
拧紧时请不要使用工具。
MFTU-NPM-PIC016
MFTU-NPM-PIC023
MFTU-069P
MFTU-NPM-PIC015
NPM X / NPM
通用型转印装置
5.2
24 小时检查 (日常)
MFTU-EJM9BC-MB-05N-16 Page 5-5

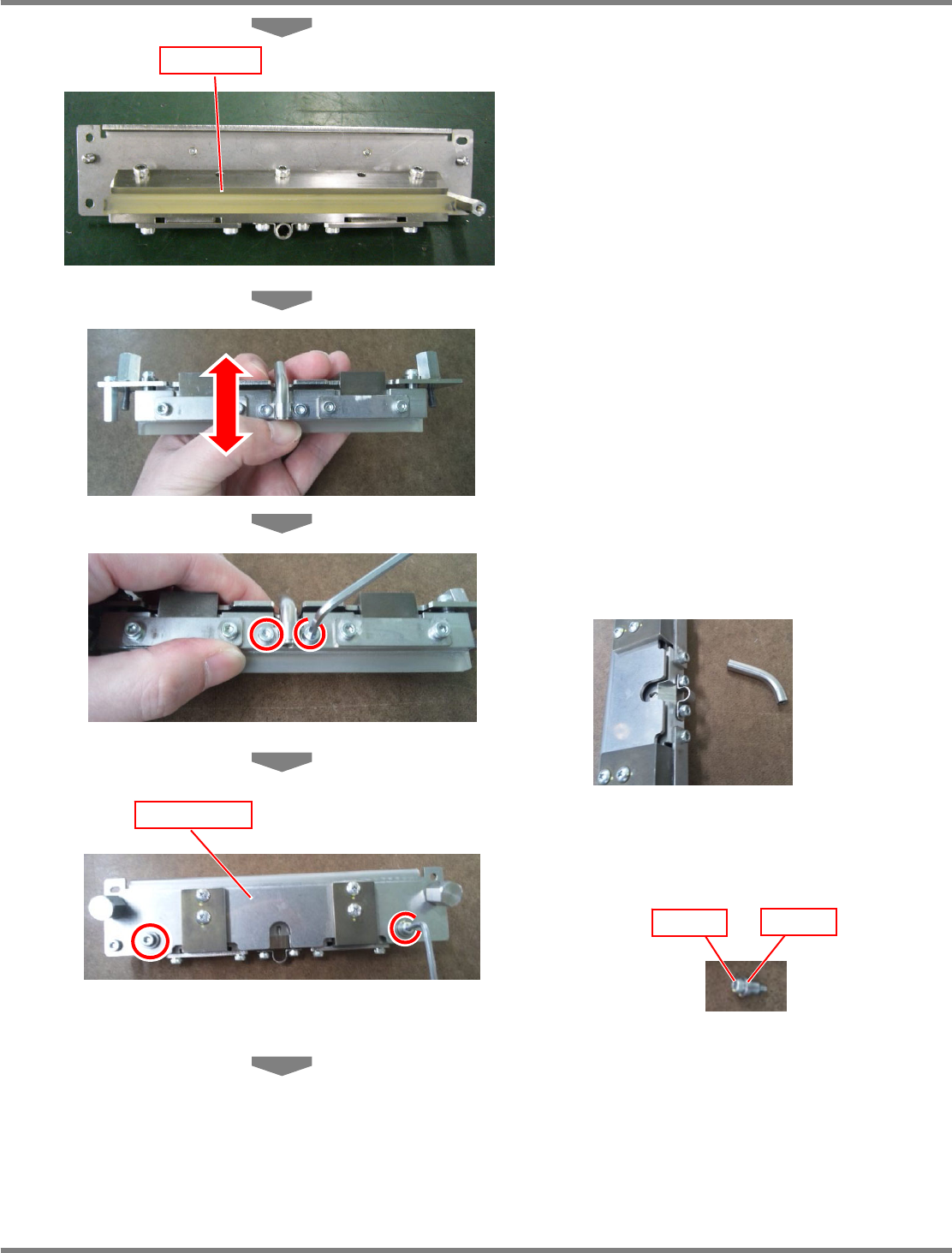

4
用目视及手摸的方法确认刮刀上是否
附着灰尘或异物。
若有附着的灰尘或异物，请用纸抹布等清扫。
5
请用目视及手摸方法确认刮刀是否有
磨损或损伤。
若有磨损或损伤，请更换刮刀。
6
以手摸确认刮刀的上下移动是否良好。
移动动作不良时，参照下述
7.
～
16.
项目进行清
扫。
7
松开固定管道的内六角螺栓
(2
处
)
，拆
下管道。
8
拆卸固定板的内六角螺栓
(2
处
)
，并 同
时拆下轴环
(2
个
)
。
板的下面有
2
个弹簧，请注意不要丢失。
MFTU-NPM-PIC009
刮刀
板
螺栓
轴环
