NPM X / NPM 通用型转印装置 5.2 24 小时检查 (日常) MFTU-EJM9BC- MB-05N-16 Page 5-13 5.2.5 注射器端部软管的检查 使用工具 气枪、酒精、纸抹布 需要时间 10 分钟 用目视方法检查软管内是否有污垢、 软管是否 有破损等。 如果看到污垢时，从注射器上部注入 酒精进行 清扫，在清除酒精后，用气枪从注射 器上部吹 净污垢。 如果污垢不能去掉、或者有破损等时 ，请按以下步骤更换…
NPM X / NPM
通用型转印装置
5.2
24 小时检查 (日常)
Page 5-12 MFTU-EJM9BC-MB-05N-16
5.2.4
交换台车／固定供给部的清扫与维护
使用工具
棉纱布、毛刷
需要时间
10
分钟
在此，用具有代表性的交换台车图片，对交换台车的清扫进行说明。
有些贴装机因相对应的交换台车型号不同，而会有与图片不同的情况。
如果在通用型转印装置安装面
(
与编带供料器相同
)
和插槽部有芯片或灰尘、载体编带和压紧编带屑以及转
印材料等的附着，有可能不能把通用型转印装置安装到正常位置，会引起转印位置的偏移、转印高度的不
适当和振动等的异常，并且导致转印不良，因此请进行清扫。

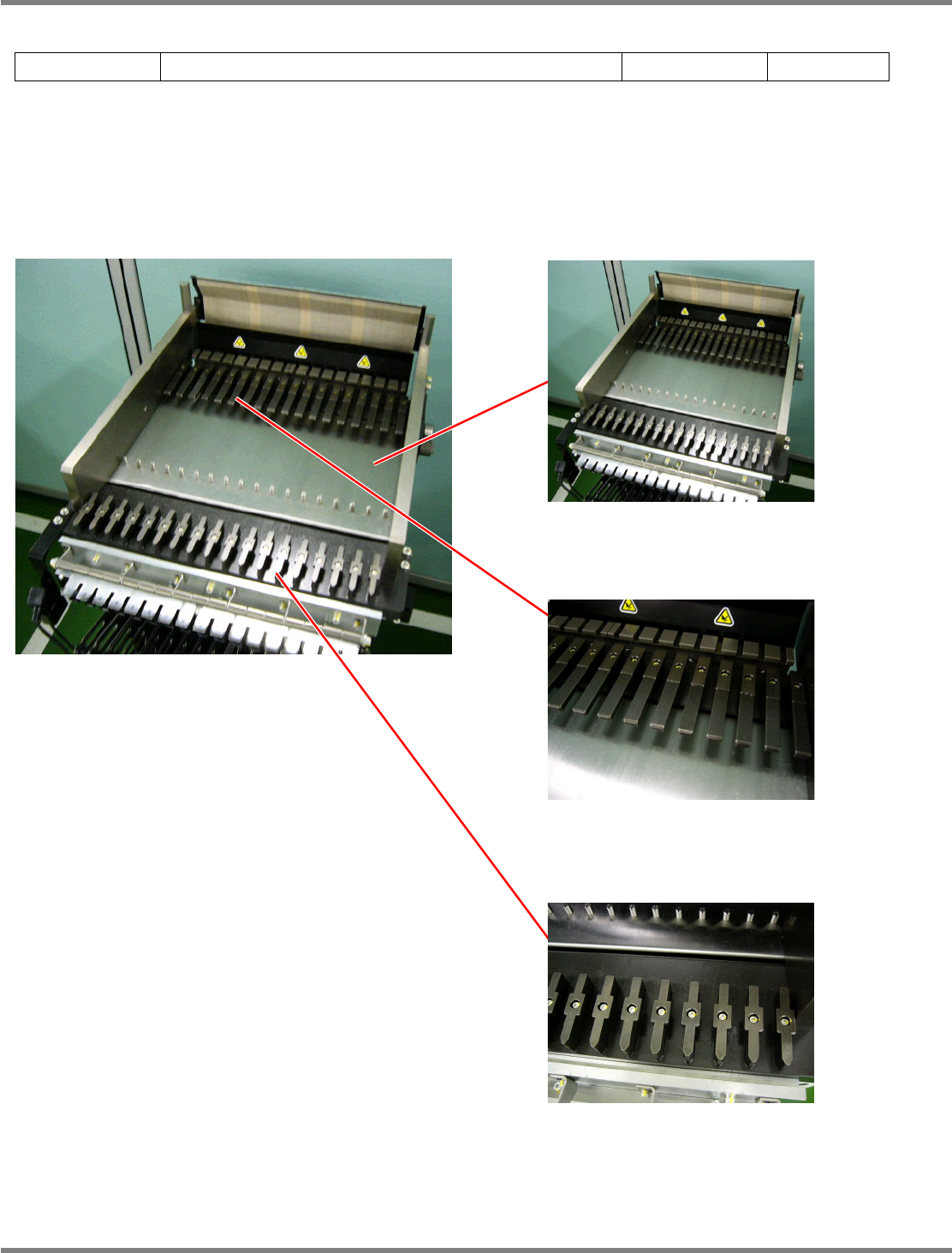

交换台车上是否附着有芯片、灰尘、载体编带
和压紧编带屑等。
交换台车的插槽部是否附着有芯片、灰尘等。
交换台车的插槽部是否附着有芯片、灰尘等。
MFTU-PIC030
MFTU-PIC032
MFTU-PIC030
NPM X / NPM
通用型转印装置
5.2
24 小时检查 (日常)
MFTU-EJM9BC-MB-05N-16 Page 5-13
5.2.5
注射器端部软管的检查
使用工具
气枪、酒精、纸抹布
需要时间
10
分钟
用目视方法检查软管内是否有污垢、软管是否
有破损等。
如果看到污垢时，从注射器上部注入酒精进行
清扫，在清除酒精后，用气枪从注射器上部吹
净污垢。
如果污垢不能去掉、或者有破损等时，请按以下步骤更换软管。
<
软管的更换步骤
>
MFTU-060P
MFTU-059P
MFTU-057P
1.
将盖子取下。
2.
从外壳内拔出软管。
3.
从软管上取下陀螺。
MFTU-057P
MFTU-058P
MFTU-059P
4.
在新的软管上安装陀螺。
5.
把软管插入外壳中，直到碰到底
部为止。
(
使锥形型陀螺朝向外壳侧
)
6.
移动陀螺，直到碰到外壳为
止。
MFTU-060P
MFTU-056P
7.
安装盖子。
请用手拧紧盖子。
请不要使用工具等。
8.
软管的更换完成。
MFTU-055P
陀螺
(2
种
)
外壳侧
NPM X / NPM
通用型转印装置
5.2
24 小时检查 (日常)
Page 5-14 MFTU-EJM9BC-MB-05N-16
5.2.6
软管导轨的清扫
使用工具
棉棒、酒精
需要时间
3
分钟
转印材料有可能附着在软管导轨的刮刀侧，因
此请用棉棒等进行清扫。
溢れセンサ
MFTU-NPM-PIC033
