NPM X / NPM 通用型转印装置 5.4 6000 小时检查 (1 年一次) MFTU-EJM9BC- MB-05N-16 Page 5-19 7 把转印台工作台移动到后方直到停住 为止，从装置前方插入滚珠丝杠盖。 8 用固定螺丝 (2 处 ) 固定滚珠丝杠盖的前 端。 9 安装滚珠丝杠盖的后端后， 拧紧内六角 螺栓 (2 处 ) 将其固定。 MFTU-PIC038 2 滚珠丝杠盖 1 MFTU-PIC037 2 滚珠丝杠盖 1 …
NPM X / NPM
通用型转印装置
5.4
6000 小时检查 (1 年一次)
Page 5-18 MFTU-EJM9BC-MB-05N-16
4

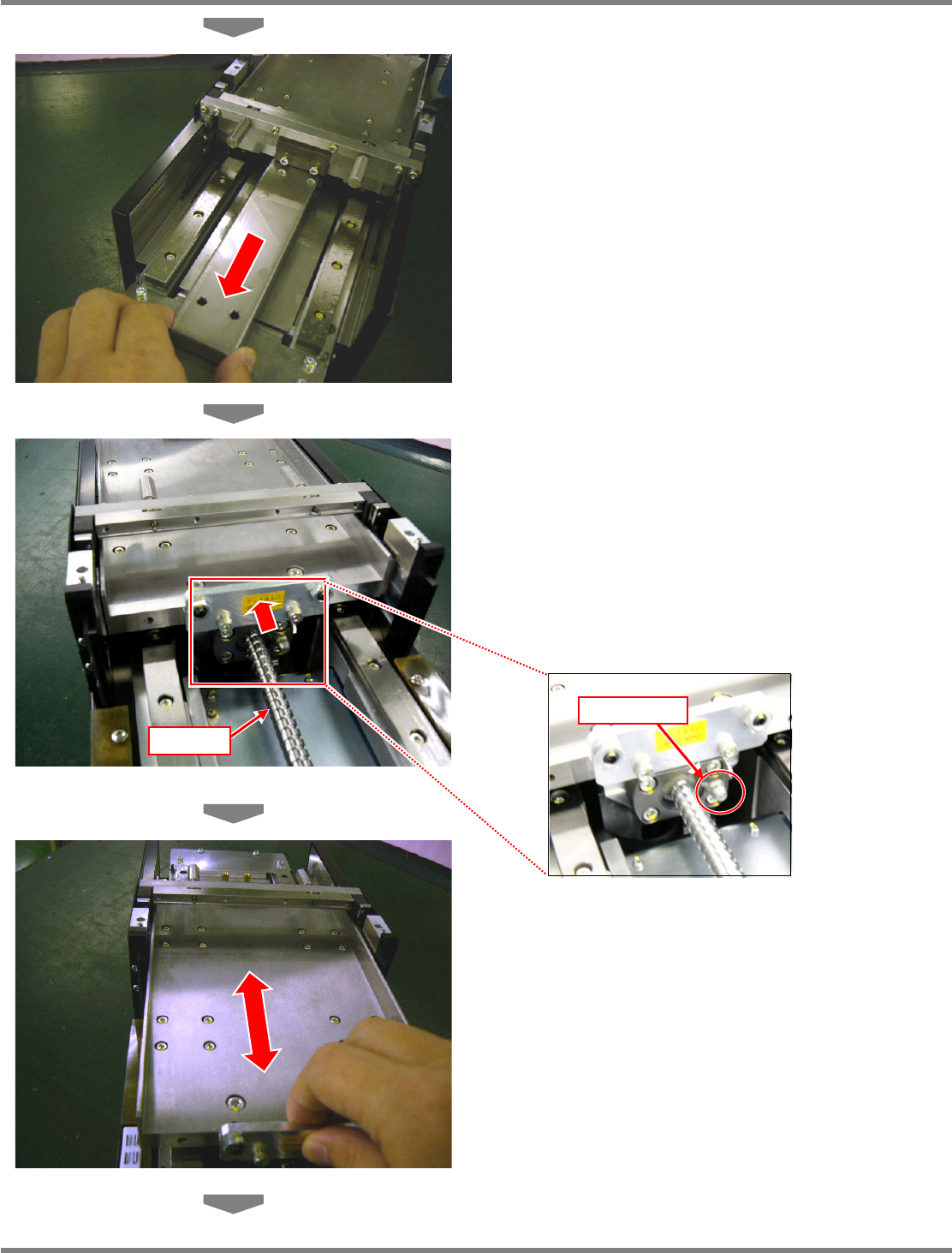

把滚珠丝杠盖拉到装置的前方。
5
将转印台工作台推到前方直到停住为
止，使滚珠丝杠露出来。
请先擦掉滚珠丝杠上的旧润滑脂后，再将新的
润滑脂供给给润滑脂注入口。一般使用润滑脂
枪，将其压杆上下压动两次
(
大约喷出
1.8 cm
3
)
为标准。
请将供给时被压出的旧润滑脂以及附着在润滑
脂注入口周边的润滑脂擦拭干净。
6
用手把转印台工作台前后反复滑动
5
次。
请将新的润滑脂磨合到整个滚珠丝杠上。
MFTU-NPM-PIC041
MFTU-NPM-PIC040
MFTU-NPM-PIC039
滚珠丝杠
MFTU-PIC039A
润滑脂注入口
NPM X / NPM
通用型转印装置
5.4
6000 小时检查 (1 年一次)
MFTU-EJM9BC-MB-05N-16 Page 5-19
7
把转印台工作台移动到后方直到停住
为止，从装置前方插入滚珠丝杠盖。
8
用固定螺丝
(2
处
)
固定滚珠丝杠盖的前
端。
9
安装滚珠丝杠盖的后端后，拧紧内六角
螺栓
(2
处
)
将其固定。
MFTU-PIC038
2
滚珠丝杠盖
1
MFTU-PIC037
2
滚珠丝杠盖
1
MFTU-NPM-PIC041
NPM X / NPM
通用型转印装置
5.5
易耗品的更换
Page 5-20 MFTU-EJM9BC-MB-05N-16
5.5
易耗品的更换
5.5.1
刮刀的更换
使用工具
六角扳手
需要时间
15
分钟
更换刮刀。更换时期因使用条件而有差异，请在影响转印质量前进行更换。
1
拆下
3
个固定螺栓。
2
用手指捏住压板中央部后向上拆下，然
后取出刮刀。
请勿捏着压板的一侧拆下。
P7-18-01
压板
刮刀
MFTU-NPM-PIC102
刮刀装置
螺栓
P7-18-02
刮刀
固定板
压板
