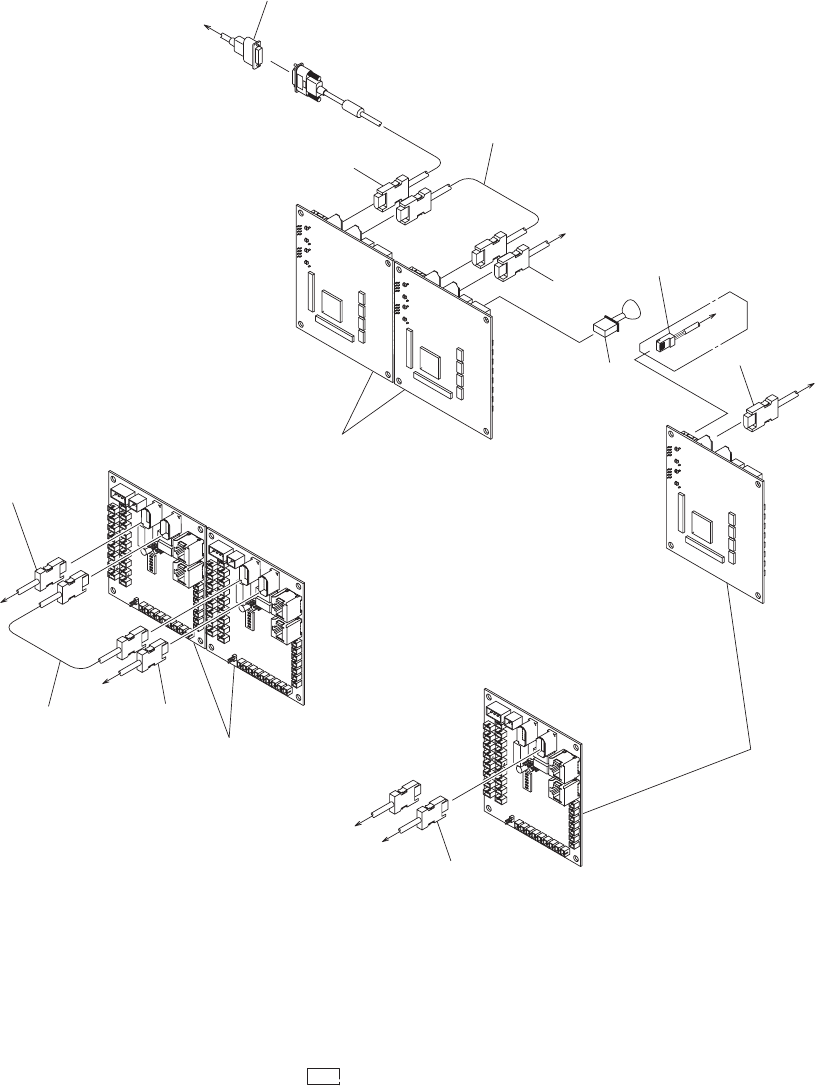

架台上全体部準備
OVERALL UPPERFRAME
PREPARATION SECTION
Fig. DX-4
ケーブル
(G -S014-15) Cable(G -S014-15)
DX-4 illust-4
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
DX-4
DX-4 list-1
351 6301547589 CORD(HLS-LINK) 1 845DX-100-751 4W204074
352 6301540696 CORD(HLS-LINK) 2 845DX-100-752 4W204058
353 6301577364 CORD(HLS-LINK) 2 1 1 845DX-100-753 4W204172
354 6301577371 CORD(HLS-LINK) 1 845DX-100-754 4W204173
355 6301540726 CORD(HLS-LINK) 1 845DX-100-755 4W204059
356 6301540733 CORD(HLS-LINK) 1 845DX-100-756 4W204060
357 6301577388 CORD(HLS-LINK) 1 845DX-100-757 4W204174
383 6301373584 ASSY,CORD 1 845W--110-183 0W201002
GXH-3PH
G -S014-12
G -S014-13
G -S014-14
G -S014-15
