4 WF 2 TX-Series V2 维护 移除需要维护的 C&P20x 贴片头 3 分钟 2 / 2 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送导轨 空 注意！ 遵守防静电守则 工具： T7、T8、T9、T94、T95 易损件： 耗材： www.asm-smt.com 7 拔出两条带状电缆。 8 打开相机电缆夹。 9 释放插头锁并拔出两根相机电缆。 10 拧…

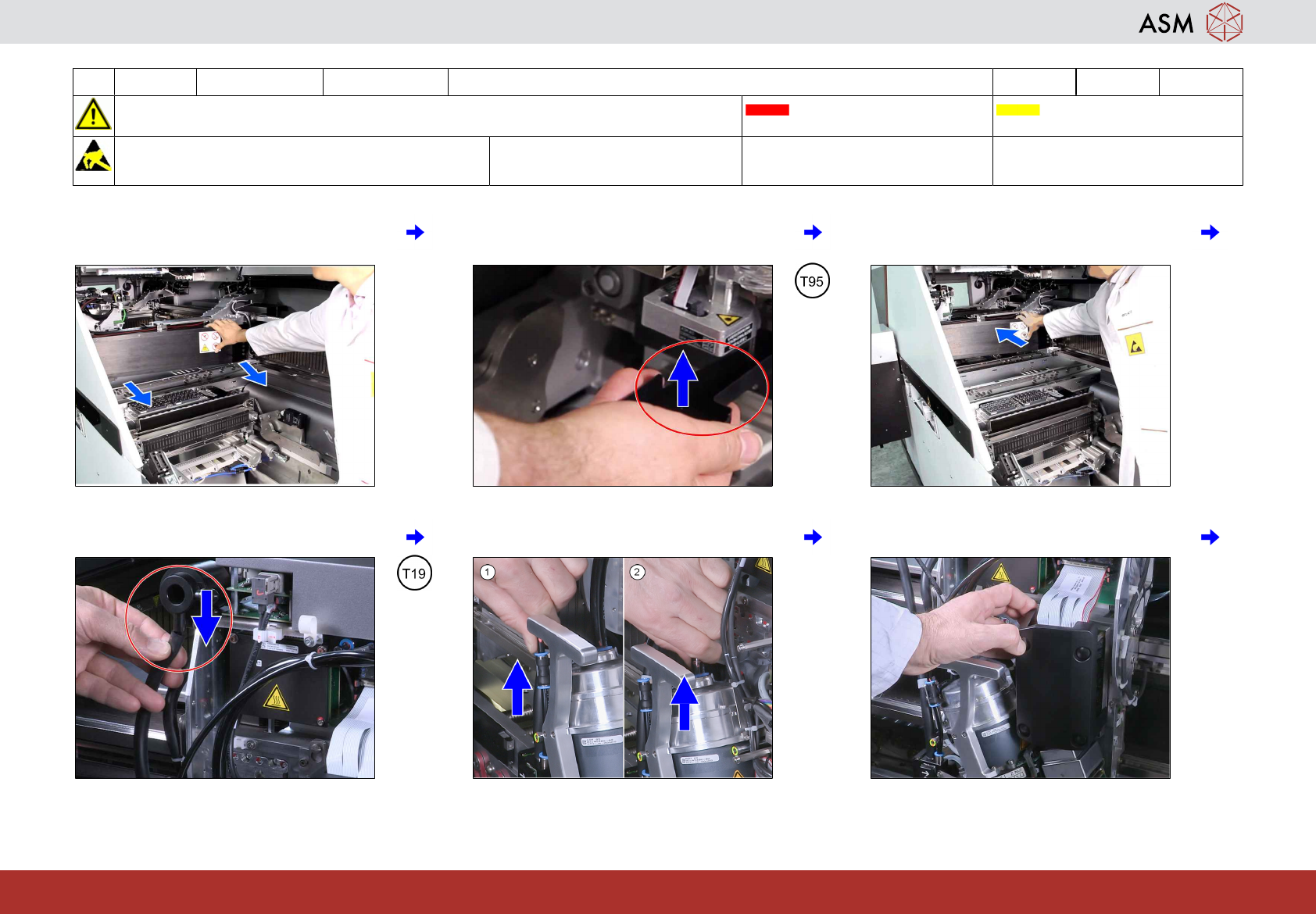

4 WF 2 TX-Series V2 维护 移除需要维护的 C&P20x 贴片头 3 分钟 1 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨 空
注意！ 遵守防静电守则 工具：
T7、T8、T9、T94、T95
易损件： 耗材：
www.asm-smt.com
1 将悬臂（配备需要维护的贴片头）移动到
极限位置。
2
安装元件传感器保护帽。
3
将悬臂（配备需要维护的贴片头）移动到
正常工作位置。
4 拔出排气软管。
5
从贴片头拔出压缩空气接头。
6
移除保护盖。

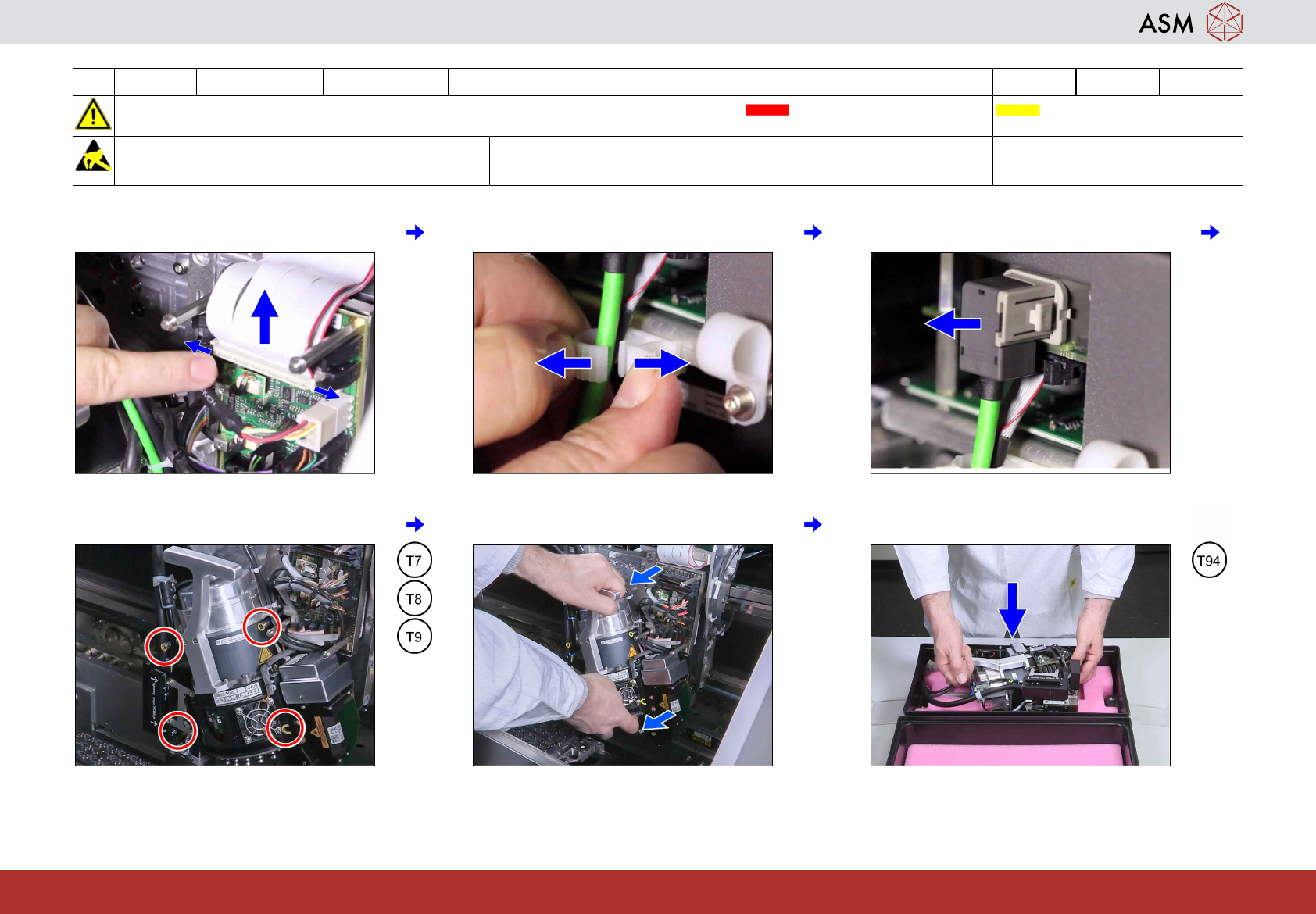

4 WF 2 TX-Series V2 维护 移除需要维护的 C&P20x 贴片头 3 分钟 2 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨 空
注意！ 遵守防静电守则 工具：
T7、T8、T9、T94、T95
易损件： 耗材：
www.asm-smt.com
7 拔出两条带状电缆。
8
打开相机电缆夹。
9
释放插头锁并拔出两根相机电缆。
10 拧松固定贴片头的 4 个螺钉。
11
将贴片头从挂钩上取下来。
12
将贴片头放入运输盒。

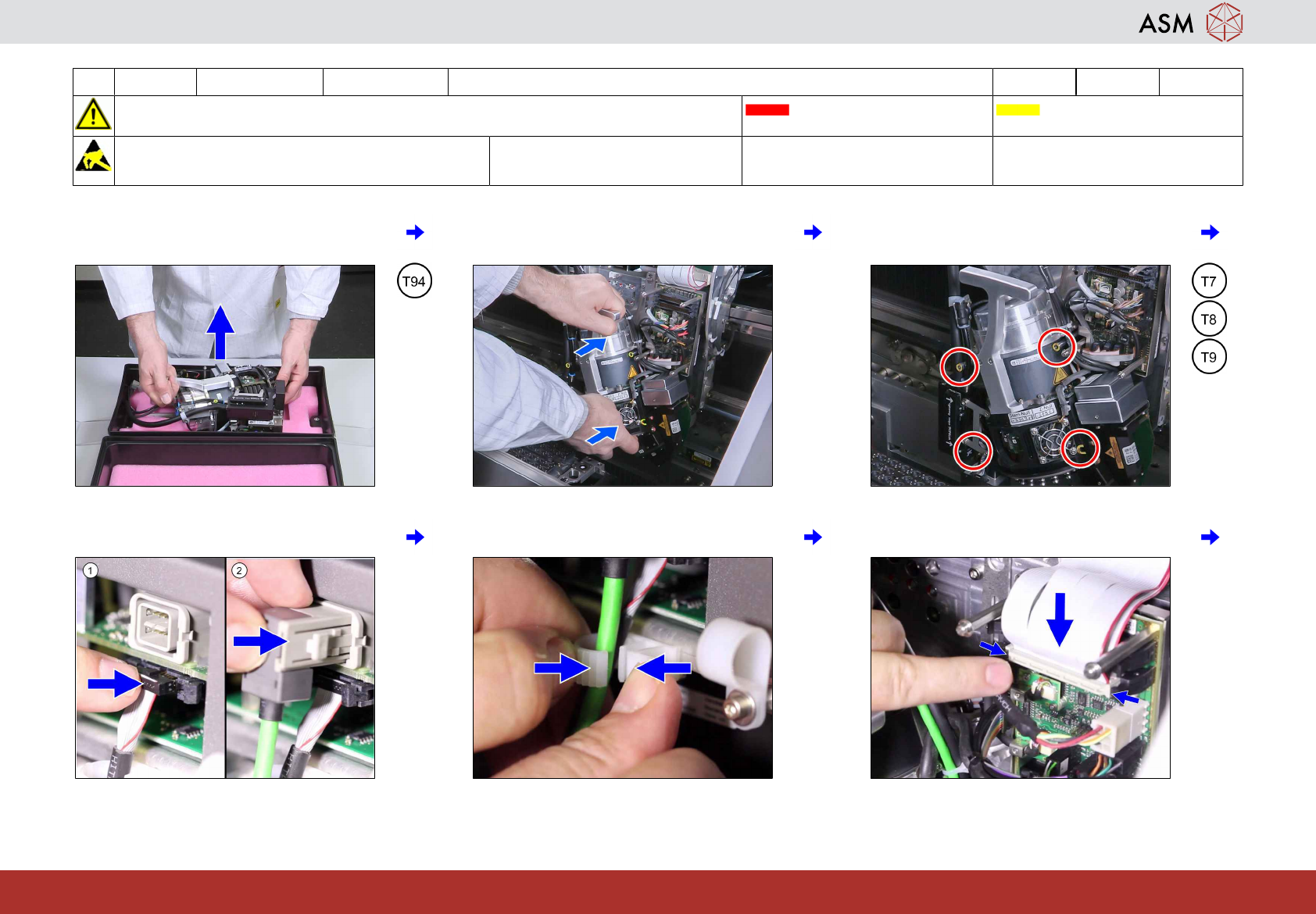

5 WF 2 TX-Series V2 维护 装回已维修好的 C&P20x 3 分钟 1 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨 空
注意！ 遵守防静电守则 工具：
T7、T8、T9、T94、T95
易损件： 耗材：
www.asm-smt.com
1 将已保养过的贴片头从运输盒中取出。
2
将贴片头放在挂钩上。
3
用 2.7 Nm 的扭力拧紧固定贴片头的 4 个螺
钉。
4 连接两根相机电缆。
5
闭合相机电缆夹。
6
连接两条带状电缆。
