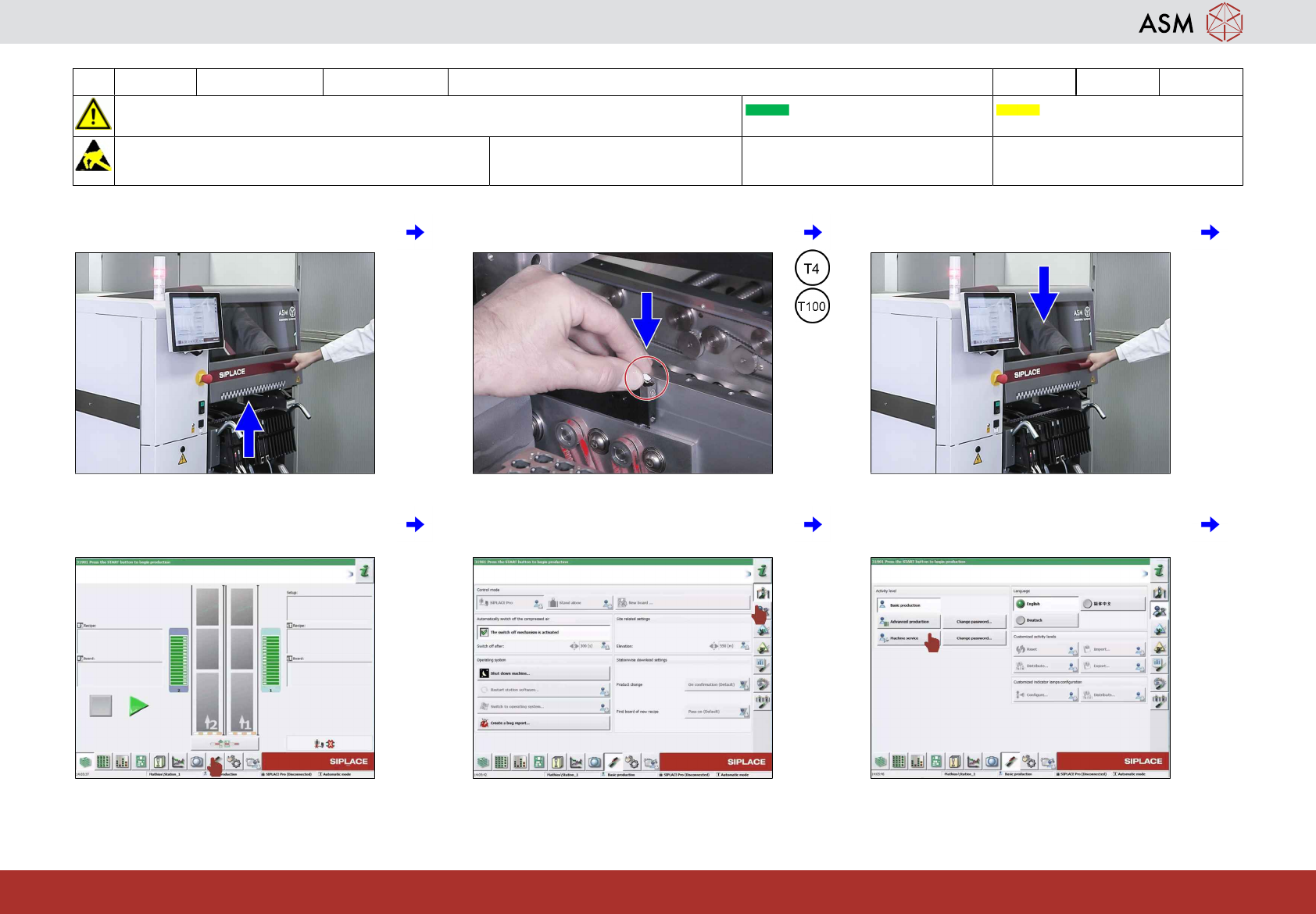

13 WF 2 TX-Series V2 维护 校准已维护好的 C&P20x 贴片头 3 分钟 1 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨 空
注意！ 遵守防静电守则 工具：
T2、T4、T100
易损件：
W25
耗材：
www.asm-smt.com
1 打开保护盖。
2
将校准工具插入插袋中。
3
关闭保护盖。
4 点击“Settings and Options（设置和选
项）”图标。
5
点击“User Settings（用户设置）”图标。
6
点击“Machine Service（贴片机服务）”图
标。

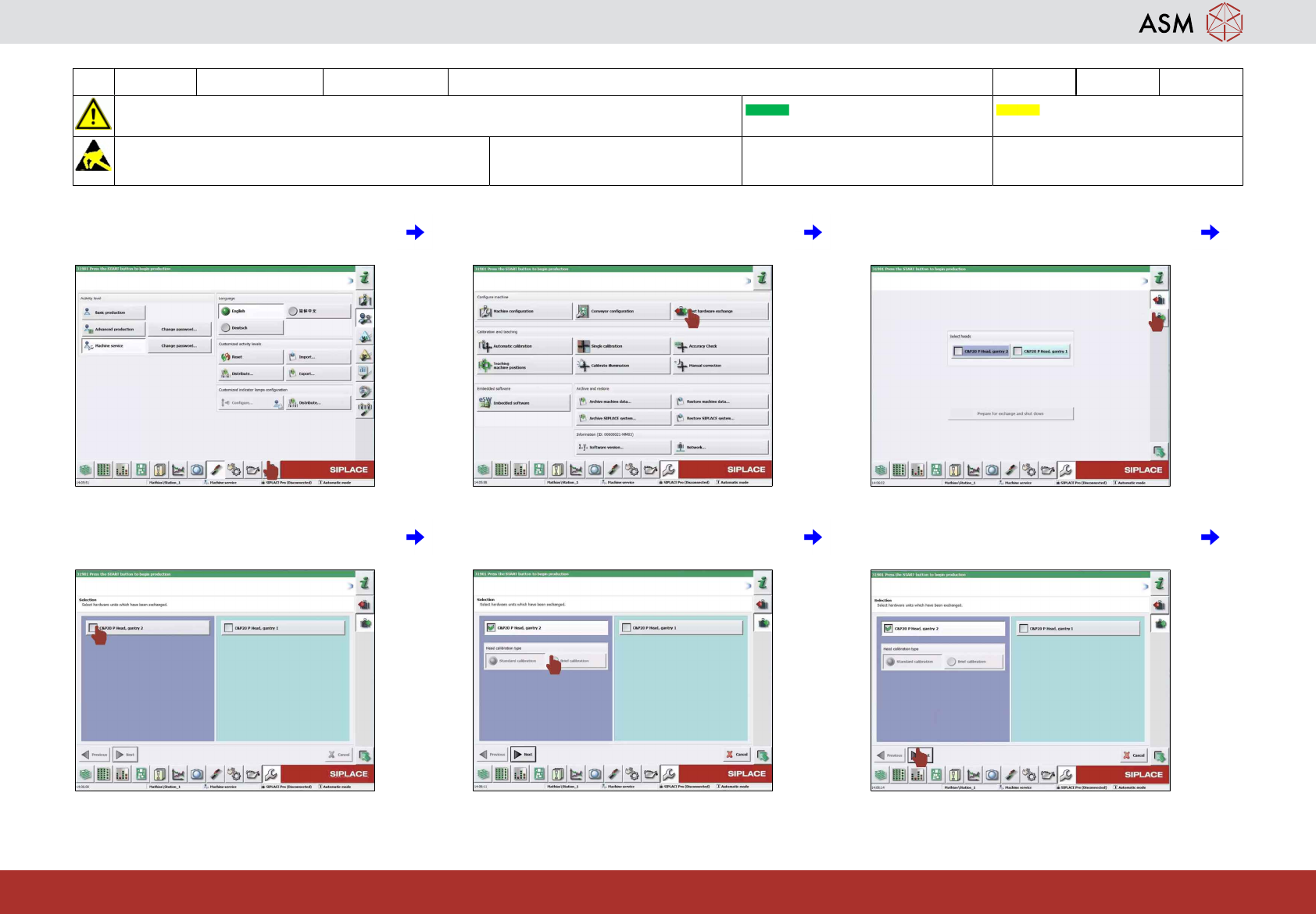

13 WF 2 TX-Series V2 维护 校准已维护好的 C&P20x 贴片头 3 分钟 2 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨 空
注意！ 遵守防静电守则 工具：
T2、T4、T100
易损件：
W25
耗材：
www.asm-smt.com
7 点击“Machine Calibration（贴片机校
准）”图标。
8
点击“Fast Hardware Exchange（硬件快速
更换）”图标。
9
点击“Head Exchange（贴片头更换）”图
标。
10 选择要校准的贴片头。
11
如需要，选择“Brief Calibration（简单校
准）”图标。
12
点击“Next（下一步）”。

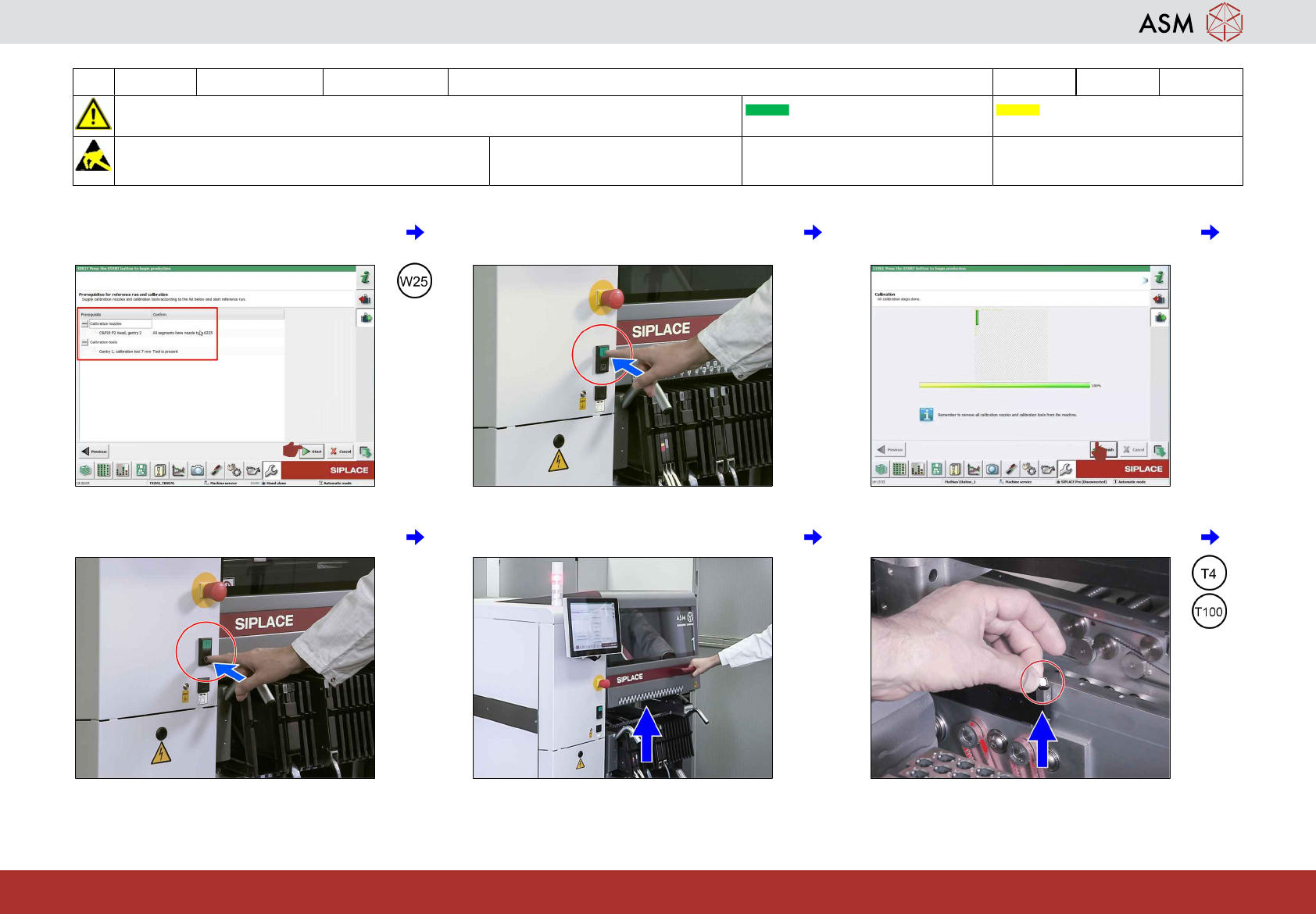

13 WF 2 TX-Series V2 维护 校准已维护好的 C&P20x 贴片头 3 分钟 3 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨 空
注意！ 遵守防静电守则 工具：
T2、T4、T100
易损件：
W25
耗材：
www.asm-smt.com
13 检查/更改吸嘴配置，点击“Start（开
始）”图标。
14
按下 Start （开启）按钮。
15
点击“Finish（完成）”。
16 按下“停止”按钮。
17
打开保护盖。
18
移除校准工具。
