13 WF 2 TX-Series V2 维护 校准已维护好的 C&P20x 贴片头 3 分钟 4 / 4 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态开启 传送导轨 空 注意！ 遵守防静电守则 工具： T2、T4、T100 易损件： W25 耗材： www.asm-smt.com 19 移出抛料、抛吸嘴仓。 20 将校准吸嘴从抛料、抛吸嘴仓上移除。 21 装回抛料、抛吸嘴仓…
13 WF 2 TX-Series V2 维护 校准已维护好的 C&P20x 贴片头 3 分钟 3 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨 空
注意！ 遵守防静电守则 工具：
T2、T4、T100
易损件：
W25
耗材：
www.asm-smt.com
13 检查/更改吸嘴配置，点击“Start（开
始）”图标。
14
按下 Start （开启）按钮。
15
点击“Finish（完成）”。
16 按下“停止”按钮。
17
打开保护盖。
18
移除校准工具。
13 WF 2 TX-Series V2 维护 校准已维护好的 C&P20x 贴片头 3 分钟 4 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨 空
注意！ 遵守防静电守则 工具：
T2、T4、T100
易损件：
W25
耗材：
www.asm-smt.com
19 移出抛料、抛吸嘴仓。
20
将校准吸嘴从抛料、抛吸嘴仓上移除。
21
装回抛料、抛吸嘴仓。
22 关闭保护盖。

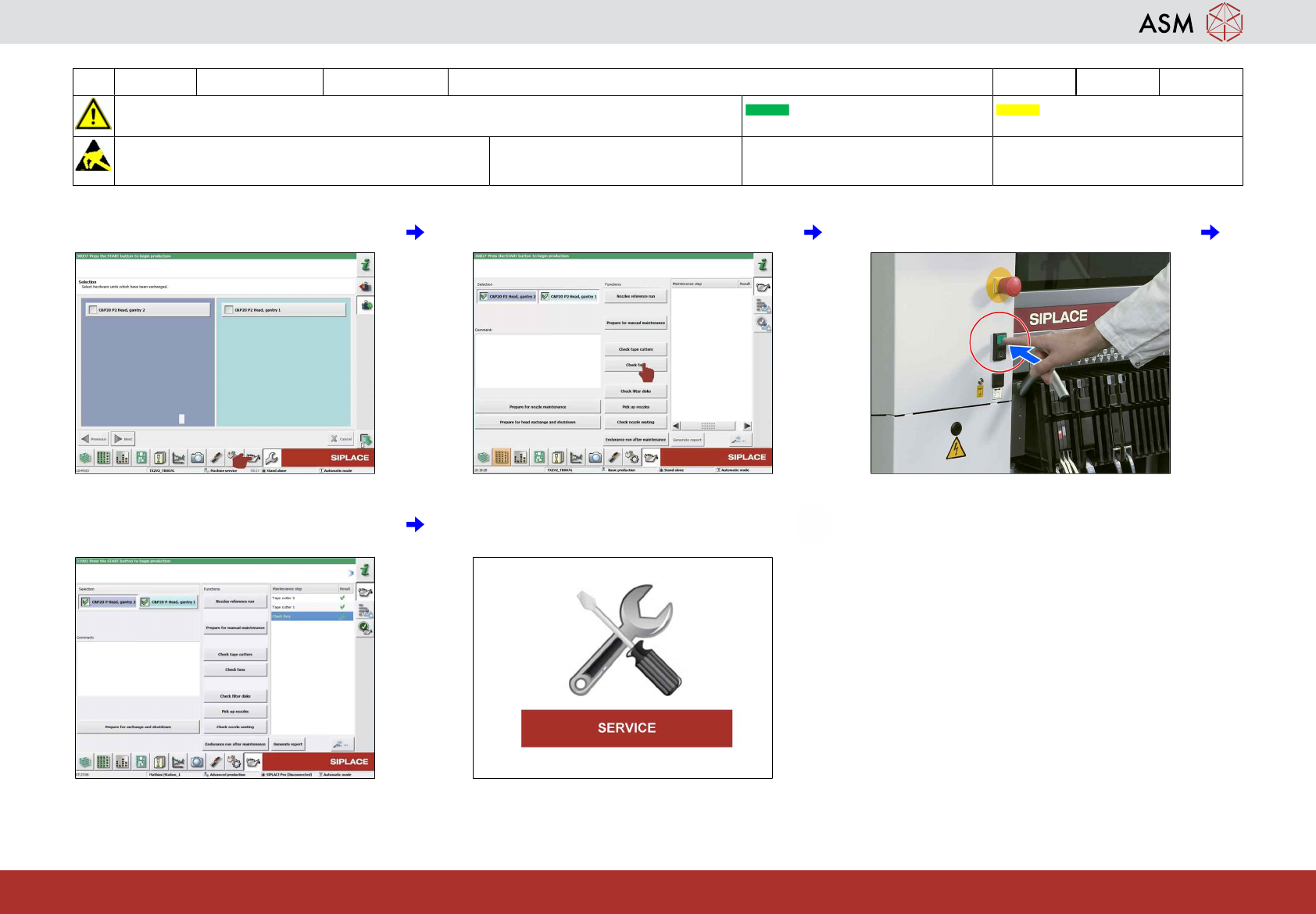

14 WF 2 TX-Series V2 维护 检查保护盖风扇 .5 分钟 1 / 1
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启 传送导轨 空
注意！ 遵守防静电守则 工具 易损件： 耗材：
www.asm-smt.com
1 点击“维护”图标。
2
点击“检查风扇”图标。
3
按下 Start （开启）按钮。
4 检查结果是否正常（绿色勾）。
5
如果结果不正常（红色叉），请联系维修
人员。
