SIPLACE Softwareanleitung SR.503.xx 3 Grafische Bedienoberfläche
Ausgabe 12/01 DE 3.2 Komponenten der Bedienoberfläche
25
3
Bearbeiten fortsetzen 3
Das Symbol wird nach „Bearbeiten anhalten“ oder nach einem Maschinenstillstand angezeigt.
(Die Dreiecke im Symbol bewegen sich kontinuierlich von links nach rechts.)
Der unterbrochene Bearbeitungsvorgang kann nach erfolgreicher Fehlerbehebung fortgesetzt
werden. 3
3
Klicken Sie auf das Symbol .
Der Bearbeitungsvorgang wird fortgesetzt.
3
3
Leiterplatte in Bearbeitung 3
Die Leiterplatte ist vom System aufgenommen und wird bearbeitet. Das LP-Symbol wird in der
Farbe Blaugrün angezeigt. 3
3
3
Bearbeitung der Leiterplatte angehalten 3
Wurde die Bearbeitung mit „Bearbeiten anhalten“ oder bedingt durch Maschinenstillstand
nach einem Fehler oder Betätigung der Halt-Taste unterbrochen, wird das LP-Symbol in der Farbe
Blaugrün als Schaltsymbol angezeigt.
3
Die Bearbeitung kann durch Anklicken des Symbols
fortgesetzt werden. 3
HINWEIS
Nachfolgend wird die Vorgehensweise für das Abbrechen der Bearbeitung beschrieben. 3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.503.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 12/01 DE
26
Bearbeiten abbrechen (S-25 HM) 3
3
Klicken Sie die das entsprechende LP-Symbol an.
Befindet sich die Leiterplatte im Bearbeitungsband, wird folgende Dialogbox geöffnet.
3

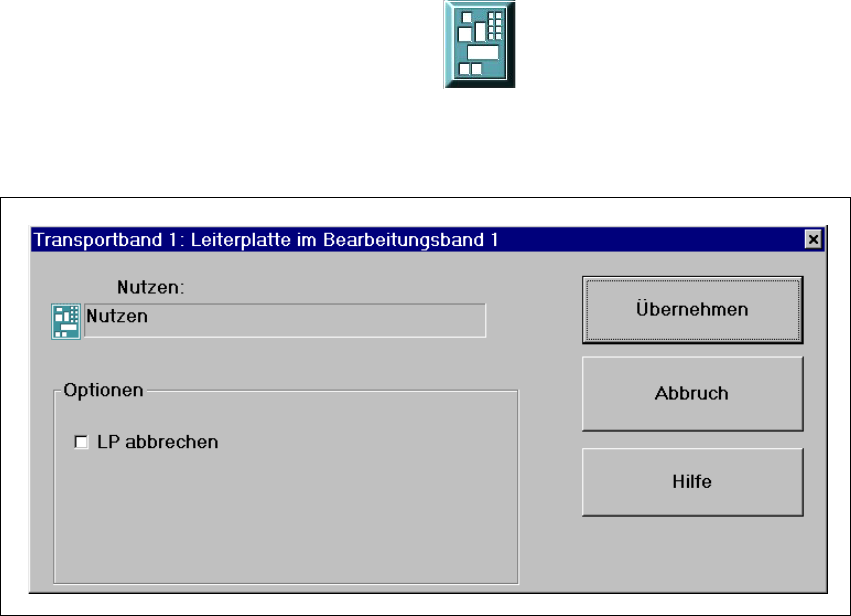

Abb. 3.2 - 3 Dialog „Transportband 1: Leiterplatte im Bearbeitungsband 1" (Beispiel: S-25 HM)
Aktivieren Sie das Kontrollkästchen „LP abbrechen“.
Klicken Sie die Schaltfläche Übernehmen an.
Die Bearbeitung der Leiterplatte wird abgebrochen.
Die nicht fertig bestückte Leiterplatte wird in das Ausgabeband transportiert, und der Bediener
wird aufgefordert, diese von Hand zu entnehmen.
SIPLACE Softwareanleitung SR.503.xx 3 Grafische Bedienoberfläche
Ausgabe 12/01 DE 3.2 Komponenten der Bedienoberfläche
27
Befindet sich die Leiterplatte im Eingabeband, wird folgende Dialogbox geöffnet. 3
3

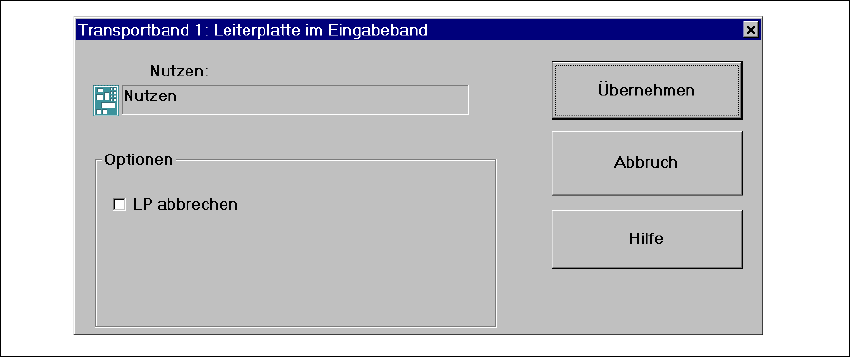

Abb. 3.2 - 4 Dialog „Transportband 1: Leiterplatte im Eingabeband“ (Beispiel: S-25 HM)
Aktivieren Sie das Kontrollkästchen „LP abbrechen“.
Klicken Sie die Schaltfläche Übernehmen an.
Die Bearbeitung der Leiterplatte wird abgebrochen.
Die nicht in dieser Maschine bearbeitete Leiterplatte wird in das Ausgabeband transportiert,
und der Bediener wird aufgefordert, diese von Hand zu entnehmen.
