SIPLACE S oftwareanleitung SR.503.xx 3 Grafische Bedienoberfläche Ausgabe 12/01 DE 3.2 Komponenten der Bedienoberfläche 29 Aktivi eren Sie das Kon trollkä stch en „LP abbre chen“, wenn die Leiterplatte ohne weitere Bea…
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.503.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 12/01 DE
28
Bearbeiten abbrechen (HS-50) 3
3
Klicken Sie die das entsprechende LP-Symbol an.
Befindet sich die Leiterplatte im Bearbeitungsband 2, wird folgende Dialogbox geöffnet.
3
Abb. 3.2 - 5 Dialog „Transportband 1: Leiterplatte im Bearbeitungsband 2" (Beispiel: HS-50)
Aktivieren Sie das Kontrollkästchen „LP abbrechen“.
Klicken Sie die Schaltfläche Übernehmen an.
Die Bearbeitung der Leiterplatte wird abgebrochen.
Die nicht fertig bestückte Leiterplatte wird in das Ausgabeband transportiert, und der Bediener
wird aufgefordert, diese von Hand zu entnehmen.
Befindet sich die Leiterplatte im Bearbeitungsband 1, wird folgende Dialogbox geöffnet.
3
Abb. 3.2 - 6 Dialog „Transportband 1: Leiterplatte im Bearbeitungsband 1" (Beispiel: HS-50)
SIPLACE Softwareanleitung SR.503.xx 3 Grafische Bedienoberfläche
Ausgabe 12/01 DE 3.2 Komponenten der Bedienoberfläche
29
Aktivieren Sie das Kontrollkästchen „LP abbrechen“, wenn die Leiterplatte ohne weitere Bear-
beitung in das Ausgabeband transportiert werden soll.
Aktivieren Sie das Kontrollkästchen „LP nicht in BB2 bestücken“, wenn die Leiterplatte im Be-
arbeitungsband 1 bearbeitet werden soll und dann ohne Bearbeitung durch das
Bearbeitungsband 2 in das Ausgabeband transportiert werden soll.
Klicken Sie die Schaltfläche Übernehmen an.

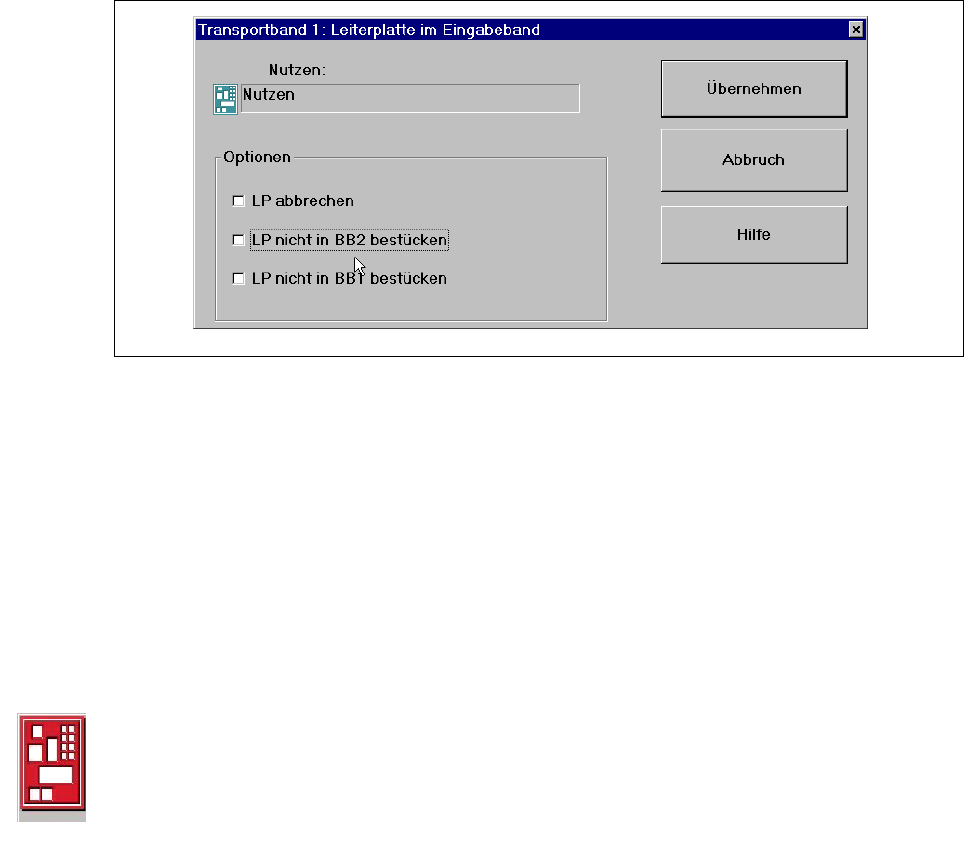

Befindet sich die Leiterplatte im Eingabeband, wird folgende Dialogbox geöffnet. 3
3
Abb. 3.2 - 7 Dialog „Transportband 1: Leiterplatte im Bearbeitungsband 1"
Aktivieren Sie das Kontrollkästchen „LP abbrechen“, wenn die Leiterplatte ohne Bearbeitung
in das Ausgabeband transportiert werden soll.
Aktivieren Sie das Kontrollkästchen „LP nicht in BB2 bestücken“, wenn die Leiterplatte nur im
Bearbeitungsband 1 bearbeitet werden soll und dann ohne Bearbeitung durch das Bearbei-
tungsband 2 in das Ausgabeband transportiert werden soll.
Aktivieren Sie das Kontrollkästchen „LP nicht in BB1 bestücken“, wenn die Leiterplatte ohne
Bearbeitung durch das Bearbeitungsband 1 transportiert und dann im Bearbeitungsband 2 be-
arbeitet werden soll.
Klicken Sie die Schaltfläche Übernehmen an.
3
Bearbeitung der Leiterplatte abgebrochen 3
Wurde die Bearbeitung einer Leiterplatte durch Anklicken des entsprechenden LP-Symbols
(siehe vorhergehendes Beispiel) abgebrochen, wird das LP-Symbol in der Farbe Rot angezeigt.
Das Symbol wird ebenfalls in der Farbe Rot angezeigt, wenn eine Leiterplatte von Hand in das
Bearbeitungsband 1 oder 2 eingelegt wurde. Die Leiterplatte wird vom System nicht erkannt und
in das Ausgabeband gefahren. 3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.503.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 12/01 DE
30
Bedeutung sonstiger Symbole oder Markierungen 3
Tritt ein Spurfehler, Maschinenfehler oder Transportfehler auf, wird die entsprechende Grafik rot
markiert dargestellt (siehe nachfolgende Beispiele). 3
Beispiele:Tritt ein Fehler in einem Bearbeitungsbereich auf, wird dieser rot umrandet
dargestellt.
Die Bearbeitung der in diesem Bereich liegenden Leiterplatte kann durch Anklicken
des LP-Symbols abgebrochen werden.
Tritt ein Transportfehler in einem Transport auf, wird dieser rechts und links durch
rote Balken markiert dargestellt.
Tritt ein Spurfehler auf (z.B. fehlende Bauelemente), werden einzelne Teile in der
Grafik, welche die Belegung des entsprechenden Stellplatzes darstellt, rot unterlegt
angezeigt. Zusätzlich wird die Grafik plastisch dargestellt.
Wird sie angeklickt, können bei diesem Stellplatz mit Hilfe der entsprechenden
Funktionen alle Spuren wieder in Betrieb gesetzt werden. 3
3
Maschinenfehler (Not- Aus) 3
3
3
fehlende Bauelemente im Stellplatz 3
3
3
3
3
3
voller Stellplatz 3
3
3
Transport auf „Durchtransport“ eingestellt 3
HINWEIS
Dies bedeutet, dass die Funktion „LP bearbeiten“ in den Maschinenoptionen deaktiviert ist.
Die LP's werden ohne Bearbeitung durch den gesamten Transport gefahren. 3
