3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.503.xx 3.3 Bedienoberfläche - Ansichten und Menüs Ausgabe 12/ 01 DE 54 3.3.2.4 Menü „Einstellu ngen“ Das Menü „Einstel lunge n“ ist nu r in d er Grun dansich t ve…
SIPLACE Softwareanleitung SR.503.xx 3 Grafische Bedienoberfläche
Ausgabe 12/01 DE 3.3 Bedienoberfläche - Ansichten und Menüs
53
HINWEIS
Unter der Schaltfläche „Liste löschen“ wird der aktuelle Zustand des Barcodebetriebs angezeigt.
Der Barcodebetrieb wird im LR-Programm aktiviert oder deaktiviert. 3
Traceability konfigurieren 3
Diese Funktion ist nur aktiv, wenn die Option Traceability auf der Maschine installiert wurde.
Traceability ist eine optionale Erweiterung. Mit Hilfe dieser Option können auf den genannten Ma-
schinen während der Produktion Traceability Daten erzeugt werden. 3
Traceability in der Leiterplattenproduktion bedeutet, die Rückverfolgbarkeit der Produktion auch
nach langen Zeiträumen. So ist es mit Hilfe der Traceability z.B. möglich, nach mehreren Jahren
zu bestimmen, mit welchen Bauelementen aus welchen Chargen eine bestimmte Leiterplatte be-
stückt wurde. 3
Siehe dazu auch Abschnitt 7.6 Option „Traceability“ 3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.503.xx
3.3 Bedienoberfläche - Ansichten und Menüs Ausgabe 12/01 DE
54
3.3.2.4 Menü „Einstellungen“
Das Menü „Einstellungen“ ist nur in der Grundansicht verfügbar. Mit Hilfe der in diesem Menü ent-
haltenen Option ist einstellbar, ob bestimmte Aktionen vor ihrer Durchführung nochmals bestätigt
werden müssen oder ob bei Auftreten von bestimmten Ereignissen eine Dialogbox mit den ent-
sprechenden Hinweisen aufgeblendet werden soll, welche ebenfalls bestätigt werden muss. 3
Klicken Sie den Menüeintrag GUI konfigurieren... an.
Die nachfolgende Fenster wird geöffnet.
3
Abb. 3.3 - 15 Dialog „GUI konfigurieren“
Aktivieren/deaktivieren Sie die Kontrollkästchen für die gewünschten Optionen.
Klicken Sie Übernehmen an, um die Einstellungen zu speichern.
Beispiel: Wird die Halt-Taste betätigt, und das Kontrollkästchen „Halttaste betätigt“ ist
aktiviert, wird die nachfolgende Dialogbox aufgeblendet und muss bestätigt
werden. 3
3
Abb. 3.3 - 16 Kontrollkästchen „Halttaste betätigt“
Ist das Kontrollkästchen nicht aktiviert, erscheint keine Dialogbox. 3
SIPLACE Softwareanleitung SR.503.xx 3 Grafische Bedienoberfläche
Ausgabe 12/01 DE 3.3 Bedienoberfläche - Ansichten und Menüs
55
Klicken Sie den Menüeintrag Druckluftabschaltung konfigurieren... an.
Die nachfolgende Fenster wird geöffnet.
3

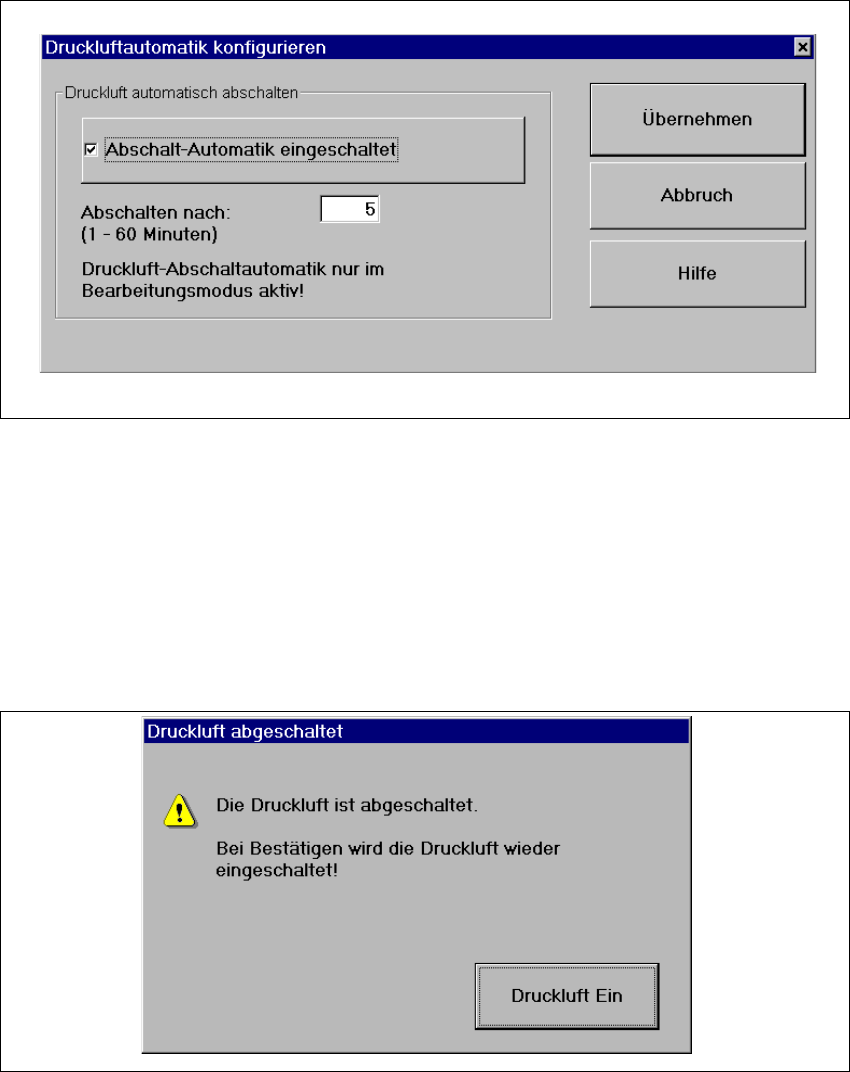

Abb. 3.3 - 17 Dialog „Druckluftautomatik konfigurieren“
Aktivieren/deaktivieren Sie die Kontrollkästchen für Abschaltautomatik eingeschaltet.
Klicken Sie Übernehmen an, um die Einstellungen zu speichern.
3
Klicken Sie den Menüeintrag Druckluft abschalten... an. (Diese Funktion ist nur möglich,
wenn sich die Maschine im Zustand „Bearbeitung angehalten“ befindet.)
Die nachfolgende Fenster wird geöffnet.
3
Abb. 3.3 - 18 Kontrollkästchen „Druckluft abgeschaltet“
Aktivieren Sie den Button Druckluft ein.
Die Druckluft ist wieder eingeschaltet.
