SIPLACE S oftwareanleitung SR.503.xx 4 SIPLACE- Linie ein- und ausschalten Ausgabe 12/01 DE 4.1 SIPLACE-Linie einsc halten 59 4 SIPLACE- Linie ein- und ausschalten In diesem Kapitel wir d Ihnen Hi lfestell ung zum E in- …

3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.503.xx

3.4 Flussdiagramm zur Grundansicht Ausgabe 12/01 DE

SIPLACE Softwareanleitung SR.503.xx 4 SIPLACE- Linie ein- und ausschalten

Ausgabe 12/01 DE 4.1 SIPLACE-Linie einschalten

4 SIPLACE- Linie ein- und ausschalten

In diesem Kapitel wird Ihnen Hilfestellung zum Ein- und Ausschalten der SIPLACE- Linie gege-

ben. 4

4.1 SIPLACE-Linie einschalten

4.1.1 Linienrechner (Unix) einschalten / Bedienoberfläche des LR-Programms

starten



Schalten Sie die unterbrechungsfreie Stromversorgung (USV) ein.

Die Linienrechner-Software wird hochgeladen.

Nach ca. 2 Minuten wird das Login-Dialogfenster am Bildschirm dargestellt

 Geben Sie im Editierfeld „login“ plr eingeben und betätigen Sie die RETURN-Taste.

 Geben Sie im Editierfeld „Password“ das Passwort ein und betätigen Sie die RETURN-Taste.

Ist keine Passworteingabe erforderlich, betätigen Sie nur die RETURN-Taste

Nach ca. 3 Minuten wird auf dem Bildschirm der Desktop (Stammfenster) mit der darüberlie-

genden Login-Dialogbox dargestellt.

 Geben Sie im Editierfeld „Benutzer“ den in Ihrem Benutzerkonto festgelegten Benutzernamen

und im Editierfeld „Passwort“ das dazugehörige Passwort ein.

 Klicken Sie zur Bestätigung OK an. Die Funktionen des LR-Programms können jetzt entspre-

chend Ihrer Zugriffsrechte ausgeführt werden.

4 SIPLACE- Linie ein- und ausschalten SIPLACE Softwareanleitung SR.503.xx

4.1 SIPLACE-Linie einschalten Ausgabe 12/01 DE

4.1.2 Linienrechner (Windows NT mit LR- Software SIPLACE Pro) einschalten/

Bedienoberfläche SIPLACE Pro starten

 Schalten Sie den Linienrechner ein. Ist der Rechner hochgefahren, erscheint das Windows NT

Anmeldefenster.

 Melden Sie sich in Ihrer Domäne mit Ihrem Benutzernamen und dem Passwort an.

 Starten Sie SIPLACE Pro über das Startmenü von Windows NT

Start --> Programme --> Eintrag Siemens SIPLACE

oder

 Starten Sie SIPLACE Pro

über die Ikone auf dem Desktop.

Das System verbindet sich nun zum SIPLACE ProServer und öffnet die Bedienoberfläche von

SIPLACE Pro. 4

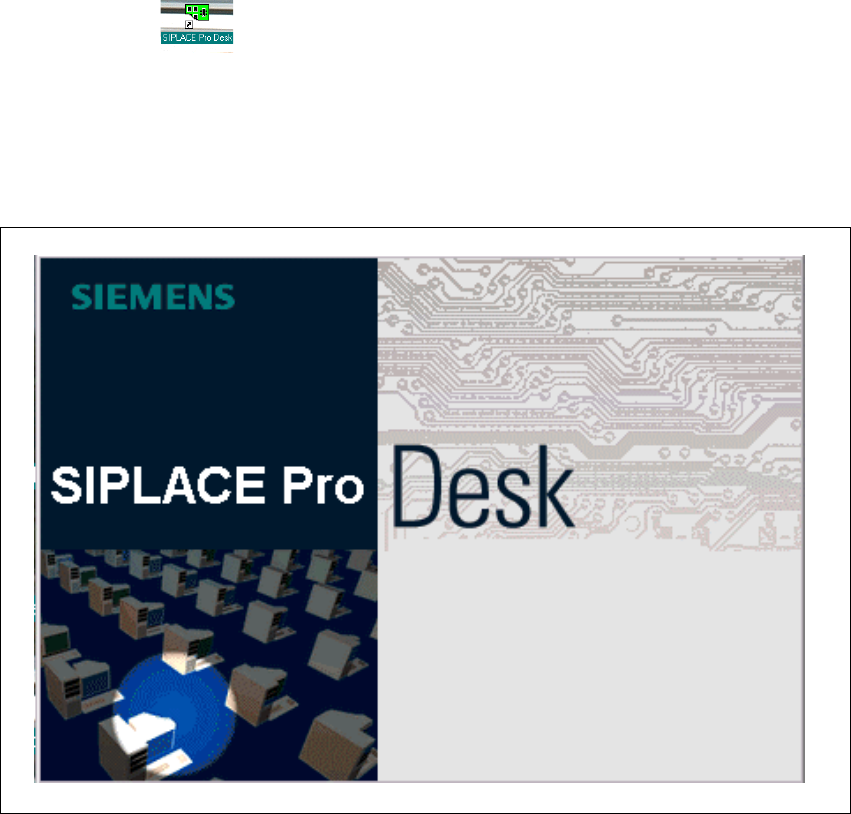

Während das System die Verbindung zum SIPLACE ProServer aufbaut, sehen Sie die nachfol-

gende Bildschirmanzeige. 4

Abb. 4.1 - 1 SIPLACE Pro startet
