SIPLACE Softwareanleitung SR.503.xx 4 SIPLACE- Linie ein- und ausschalten

Ausgabe 12/01 DE 4.1 SIPLACE-Linie einschalten

4.1.3 Was Sie beachten sollten, bevor Sie die Stationen einschalten

ACHTUNG

Bevor Sie die Stationen einschalten, führen Sie bitte die nachfolgend beschriebenen Arbeits-

schritte durch. 4

 Überprüfen Sie, ob die Stationen an die Strom- bzw. Druckluftversorgung angeschlossen sind.

 Führen Sie eine Sichtprüfung an den Stationen durch. Achten Sie insbesondere darauf, dass

sich keine Hindernisse im Verfahrbereich der Portale befinden.

 Stellen Sie sicher, dass sich die z-Achsen aller Köpfe in ihrer oberen Endstellung befinden.

 Schließen Sie die Fördererabdeckungen und die Schutzhauben.

 Stellen Sie sicher, dass sich im Diskettenlaufwerk des Stationsrechners keine Diskette befin-

det.

4 SIPLACE- Linie ein- und ausschalten SIPLACE Softwareanleitung SR.503.xx

4.1 SIPLACE-Linie einschalten Ausgabe 12/01 DE

4.1.4 Station einschalten / Bedienoberfläche des SR-Programms starten

ACHTUNG

Schalten Sie die Station erst ein, wenn am Monitor des Linienrechners der "Desktop" angezeigt

wird. Es könnten sonst Kommunikationsprobleme auftreten. 4

 Schalten Sie die Station am Hauptschalter ein und überprüfen Sie nach dem Einschalten, ob

die Manometer den erforderlichen Betriebsdruck anzeigen.

Die Stationsrechner-Software wird hochgeladen. Bei angeschlossenem Linienrechner und

einwandfreier Kommunikation erscheint nach ca. 2 Min. die Grundansicht der SR-Bedienober-

fläche für die Benutzerklasse „Bediener“ (siehe Abb. 4.1 - 2).

Abb. 4.1 - 2 Grundansicht nach dem Laden der SR-Software (Beispiel: HS-50)

SIPLACE Softwareanleitung SR.503.xx 4 SIPLACE- Linie ein- und ausschalten

Ausgabe 12/01 DE 4.1 SIPLACE-Linie einschalten

HINWEIS

Im Statusfeld wird in der Zeile „Zustand“ der jeweils aktuelle Zustand der Station angezeigt, und

in der Zeile „Aktion:“ wird die Aktion angezeigt, die Sie ausführen sollen (siehe Abb. 4.1 - 2). 4

 Drücken Sie bei Aufforderung „Start-Taste betätigen“ eine der Start-Tasten (weiß für HS-50 und

grün bei S25 HM - bei HS-50).

(Start-Tasten befinden sich auf der Eingabeseite, Ausgabeseite und auf den Bedienfeldern an

der linken und rechten Seite der Station.)

Mit allen Achsen wird ein Referenzlauf durchgeführt. Nach Abschluss des Referenzlaufes ist

die Station betriebsbereit.

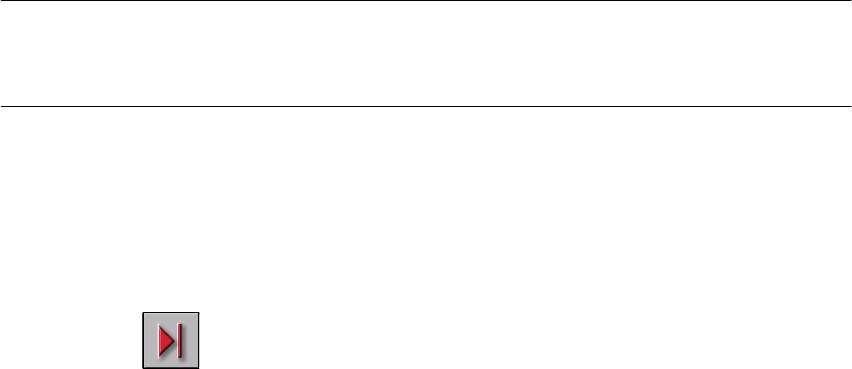

Das Symbol wird im Arbeitsbereich der Bedienoberfläche angezeigt.

4.1.5 Flussdiagramm „Einschalten der SIPLACE-Linie“

Das folgende Flussdiagramm zeigt die Aktionen, die von Linienrechner, Station und Bediener

während des Einschaltens und des Hochfahrens der SIPLACE-Linie durchgeführt werden. 4
