SIPLACE Softwareanleitung SR.503.xx 5 Fehlerinformation und Technical Solution System (TSS) Ausgabe 12/01 DE 5.2 Fehlerinformationen abrufen 69 5.2.1 Informationen zum aktuellen Fe hler anzeig en Klick en Sie i n der G…
5 Fehlerinformation und Technical Solution System (TSS) SIPLACE Softwareanleitung SR.503.xx
5.2 Fehlerinformationen abrufen Ausgabe 12/01 DE
68
5

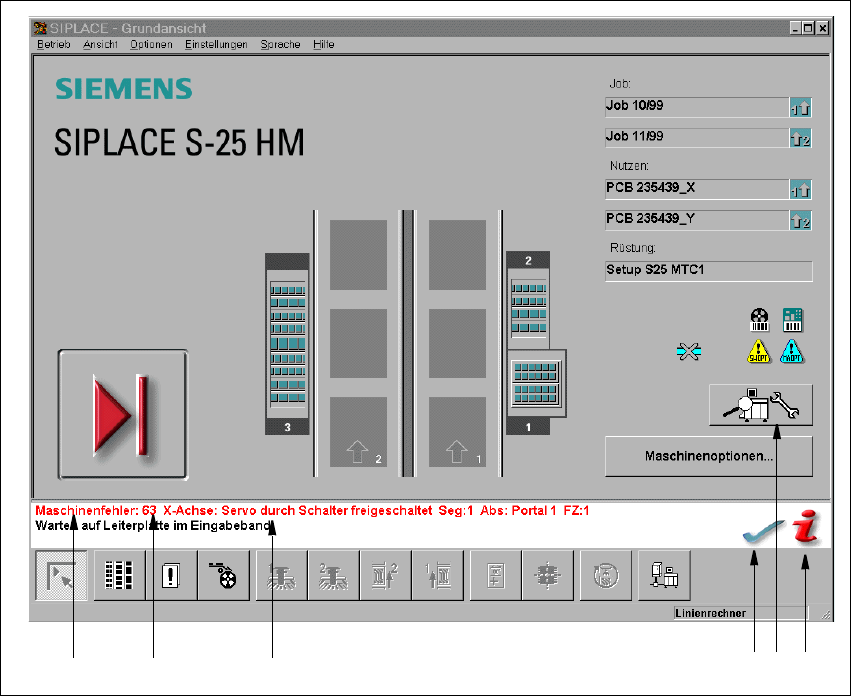

Abb. 5.2 - 1 Grundansicht mit Fehlermeldung (Beispiel: S-25 HM)
Legende zu Abb. 5.2 - 1
(1) Fehlerart (Spur-, Maschinen-, Transportfehler oder Allg. Fehler)
(2) Fehlernummer (dem Fehler zugeordnete Fehlernummer)
(3) Fehlermeldung (Kurzinformation zum Fehler)
(4) Schaltsymbol „Fehler quittieren“ (zum Bestätigen des Fehlers nach der Fehlerbehebung)
(5) Schaltfläche „TSS“ (für den Aufruf des Technical Solution Systems)
(6) Schaltsymbol „Fehlerinfo“ (für den Aufruf der Hilfe zum aktuellen Fehler)
12 3 456
SIPLACE Softwareanleitung SR.503.xx 5 Fehlerinformation und Technical Solution System (TSS)
Ausgabe 12/01 DE 5.2 Fehlerinformationen abrufen
69
5.2.1 Informationen zum aktuellen Fehler anzeigen
Klicken Sie in der Grundansicht das Schaltsymbol an.
Das Hauptfenster des Hilfesystems mit den Fehlerinformationen zum aktuellen Fehler wird
geöffnet (siehe Beispiel in Abb. 5.2 - 4).
Klicken Sie in der Grundansicht die Schaltfläche an.
Das TSS wird gestartet.
5 Fehlerinformation und Technical Solution System (TSS) SIPLACE Softwareanleitung SR.503.xx
5.2 Fehlerinformationen abrufen Ausgabe 12/01 DE
70
5.2.2 Informationen zu einem ausgewählten Fehler anzeigen
Klicken Sie in der Symbolleiste der Grundansicht das Symbol an.
Die Bedienoberfläche wird auf die Fehleranzeige der zuletzt eingestellten Fehlerart
umgeschaltet. Im Anzeigebereich werden alle aufgetretenen Fehler der aktuellen Fehlerart
aufgelistet.
Schalten Sie ggf. mit Hilfe des entsprechenden Symbols in der Symbolleiste die Ansicht auf
die gewünschte Fehlerart um.
Der Anzeigebereich wird auf die gewählte Fehlerart umgeschaltet (siehe Beispiel in
Abb. 5.2 - 2).
5
Abb. 5.2 - 2 Beispiel: Fehlerart „Transportfehler“
Wählen Sie in der Fehlertabelle den Eintrag für den Fehler aus, über den Sie Informationen
erhalten möchten. In der Tabelle ist die ausgewählte Zeile hellblau markiert. Die Schaltfläche
„Fehlerinfo“ und das Symbol für „TSS“ ist jetzt aktiv.
