126 PTS-XPFL-04.1JE
WASTE TAPE PROCESSING UNIT
残テープ処理ユニット
AGGPK9008
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
76 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
77 GGPK0044 2 BKT ＢＫＴ FE
77.1 GGPK0121 2 BKT ＢＫＴ FE MFU
78 H5300A 4(2) BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
MUF時4個 / 固定デバイス時2個
79 W1023A 4(2) WASHER, LOCK ワッシャ スプリング 5M/M FE
MUF時4個 / 固定デバイス時2個
80 W1050A 4(2) WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
MUF時4個 / 固定デバイス時2個
81 . 1 TUBE チューブ φ6 OT
82 . 1 TUBE チューブ φ6 OT
83 . 1 TUBE チューブ φ8 OT
84 Y3067K 1 UNION, HALF ユニオン ハーフ KQ2H08-00 OT
125
PTS-XPFL-04.1JE
126
PTS-XPFL-04.1JE

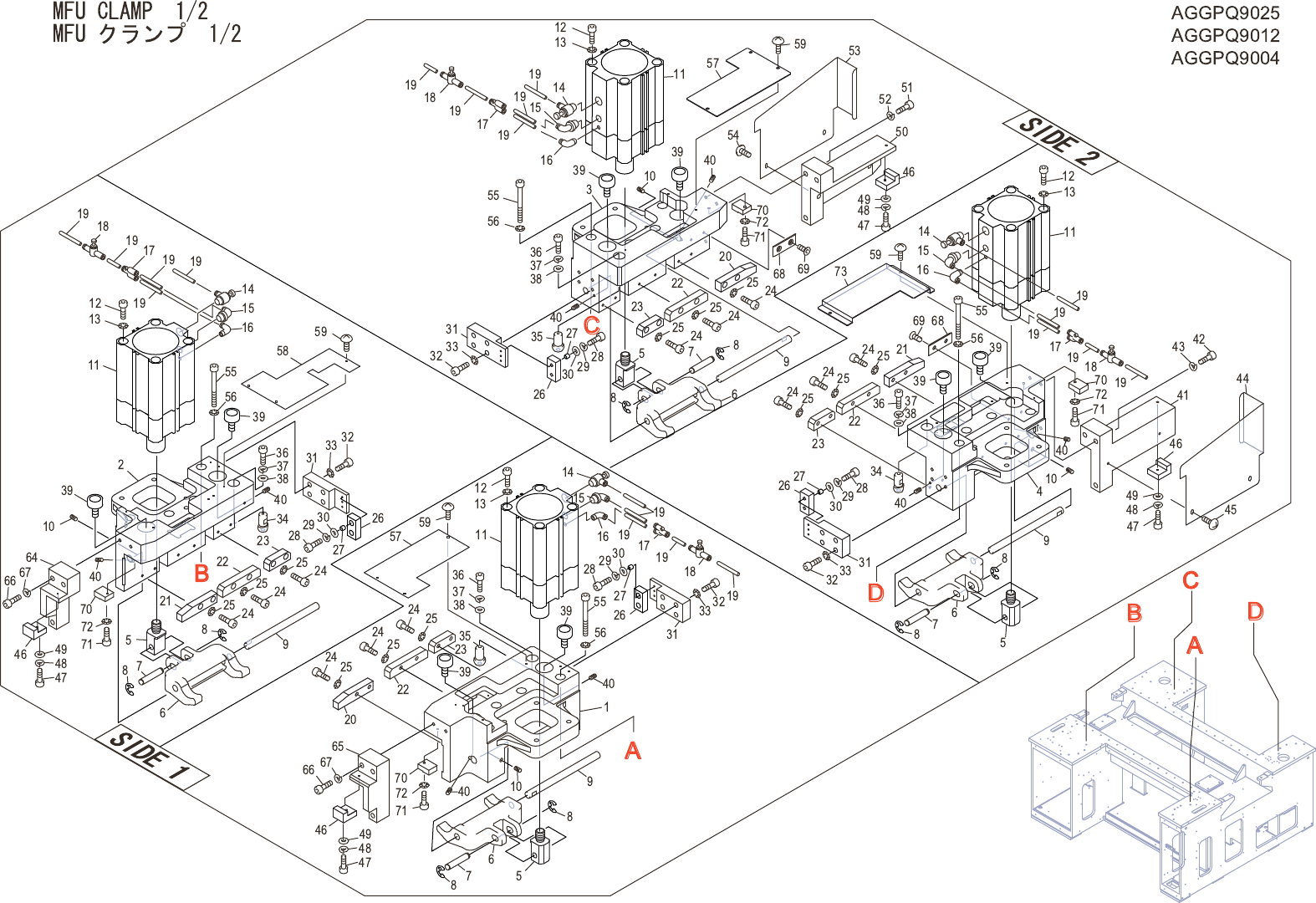

MFU CLAMP 1/2
MFU クランプ 1/2 AGGPQ9004, AGGPQ9012, AGGPQ9025
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGPQ0053 1 BLOCK ブロック FE
2 GGPQ0043 1 BLOCK ブロック FE
3 GGPQ0361 1 BLOCK ブロック FE
4 GGPQ0122 1 BLOCK ブロック FE
5 DNPQ0082 4 KNUCKLE ナックル FE
6 DNPQ0063 4 LEVER レバー FE
7 DNPQ1080 4 PIN ピン FE
8 S1003L 8 CIR-CLIP サークリップ ST-EW-8(3ｶ ｼﾛ) FE
9 DNPQ1061 4 SHAFT シャフト FE
10 N4047A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X010 ｸﾎﾞﾐｻｷ FE
11 S2115N 4 CYLINDER, AIR シリンダ エアー CDLQB80-30D-B-M9PL OT
12 H5380A 16 BOLT, HEX SOCKET ボルト 六角穴 M10X130 FE
13 W1015A 16 WASHER, CONICAL ワッシャ 皿 M-10-H FE
14 K53495 4 CONTROLLER, SPEED コントローラ スピード AS3201F-03-06S OT
15 Y3079B 4 UNION, ELBOW ユニオン エルボ KQ2L06-03S OT
16 Y3078A 4 UNION, ELBOW ユニオン エルボ KQ2L06-01S OT
17 Y3075A 4 UNION ユニオン KQ2U06-00 OT
18 K5340Y 4 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
19 T2063A 1 TUBE チューブ TU0604B-20 PL
20 GGPQ0081 2 GUIDE ガイド FE
21 GGPQ0073 2 GUIDE ガイド FE
22 DNPQ0031 4 GUIDE ガイド FE
23 DNPQ0043 4 GUIDE ガイド FE
24 H5322A 24 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
25 W1013A 24 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
26 DEPQ3050 4 STOPPER ストッパ OT
27 KPA2240 8 COLLAR カラー FE
28 H5290A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
29 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 W1040S 8 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
31 GGPQ0250 4 BKT ＢＫＴ FE
32 H5344A 16 BOLT, HEX SOCKET ボルト 六角穴 M08X035 FE
33 W1025A 16 WASHER, LOCK ワッシャ スプリング 8M/M FE
34 DNPQ0020 2 PIN, LOCATING ピン 位置決め FE
35 DNPQ0010 2 PIN, LOCATING ピン 位置決め FE
36 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
37 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
38 EM42301 4 WASHER, FLAT ワッシャ 平 FE
