LEAD COPLANARITY FUNCTION リードコプラナリティ機能 AGGGK9004 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGGK0040 1 PLATE プレート FE 2 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK …
19
2
3
4
5
6
9
18
8
7
1
13
14
15
25
16
11
12
21
20
24
23
22
10
17
26
27
18.1
15.1
࣮ࣜࢻࢥࣉࣛࢼࣜࢸᶵ⬟
/($'&23/$1$5,7<)81&7,21
AGGGK9004
134
PTS-XPFL-04.1JE

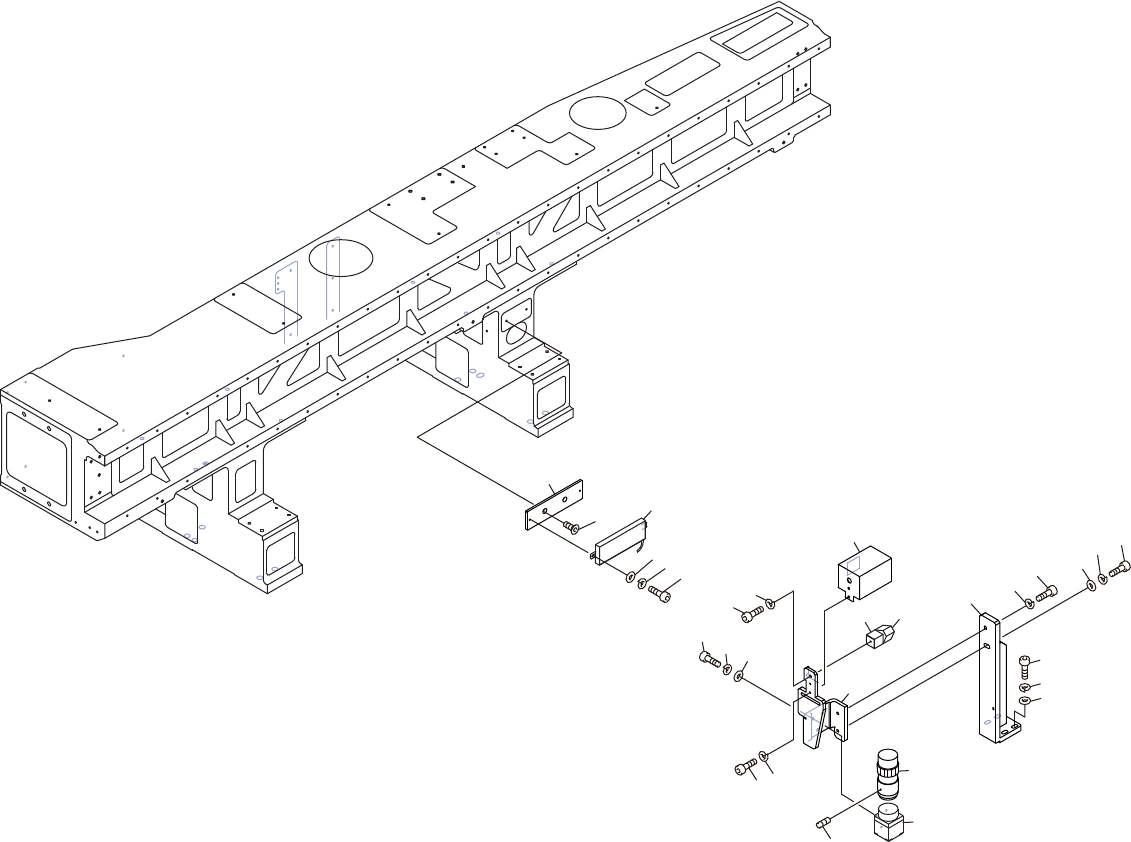

LEAD COPLANARITY FUNCTION
リードコプラナリティ機能 AGGGK9004
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGGK0040 1 PLATE プレート FE
2 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
3 DEGK3060 1 LAMP, LED ランプ ＬＥＤ OT
4 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
5 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
6 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
7 GGGK0060 1 COVER, PROTECTIVE カバー 保護 FE
8 GGGK0050 1 BLOCK ブロック FE
9 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
10 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
12 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
13 H3242K 1 PRISM プリズム 1410003 OT
14 GGGK0072 1 BKT ＢＫＴ FE
15 R40295 1 LENS UNIT レンズユニット 1A1HB OT
15.1 N4016A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M02X002 ｸﾎﾞﾐｻｷ FE
16 AGFEN3304 1 CAMERA, CCD カメラ ＣＣＤ OT
17 H5274A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
18 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
18.1 W1040R 3 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
19 GGGK0022 1 BKT ＢＫＴ FE
20 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
21 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
22 H5302A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
23 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
24 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
25 H5302A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
26 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
27 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
