14
PTS-XPFL-04.1JE

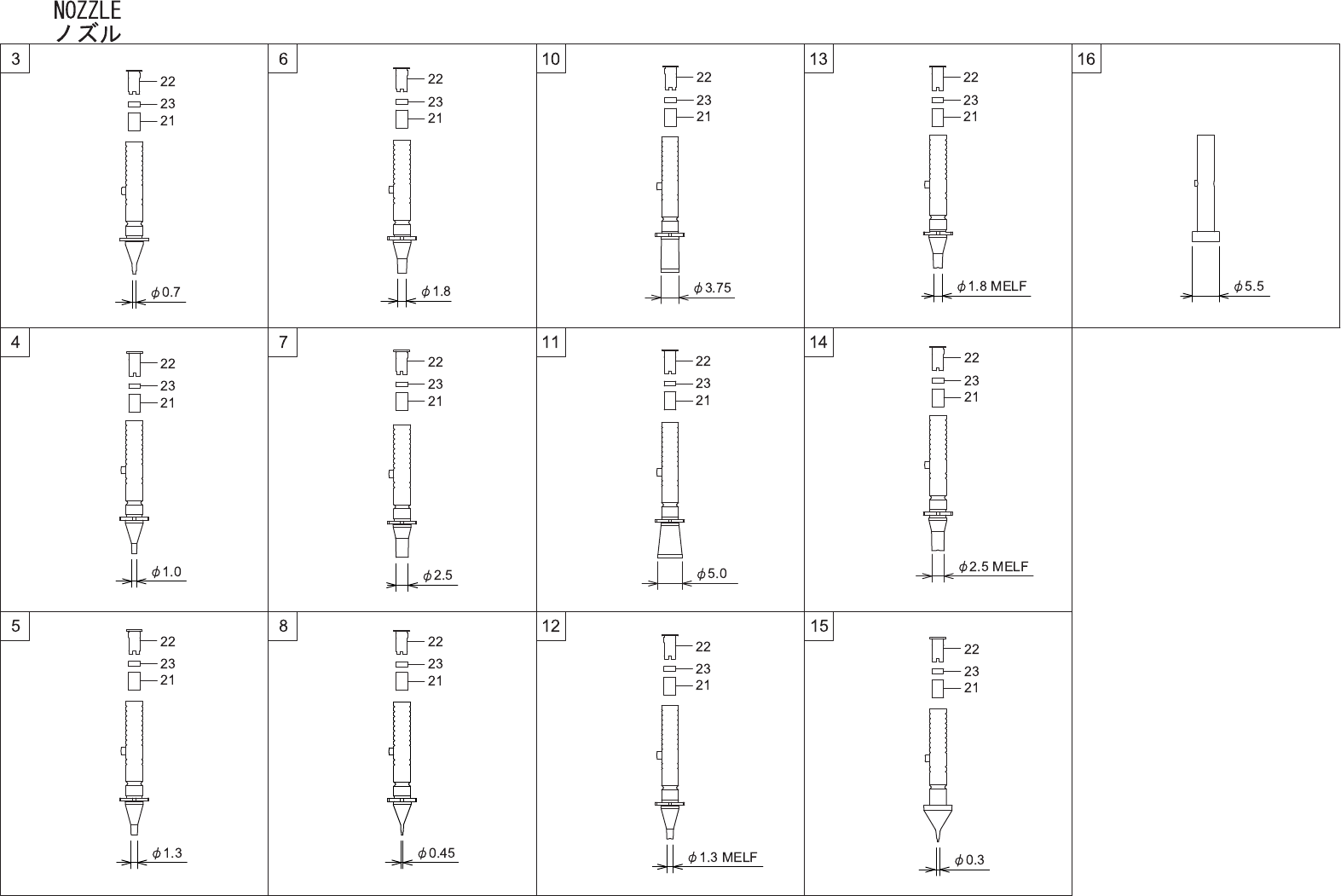

NOZZLE
ノズル
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
3 AGGPN8413 1 NOZZLE ノズル OT φ0.7
4 AGGPN8423 1 NOZZLE ノズル OT φ1.0
5 AGGPN8433 1 NOZZLE ノズル OT φ1.3
6 AGGPN8443 1 NOZZLE ノズル OT φ1.8
7 AGGPN8453 1 NOZZLE ノズル OT φ2.5
8 AGGPN8403 1 NOZZLE ノズル OT φ0.45
10 AGGPN8463 1 NOZZLE ノズル OT φ3.75
11 AGGPN8473 1 NOZZLE ノズル OT φ5.0
12 AGGPN8483 1 NOZZLE ノズル OT 013M
13 AGGPN8493 1 NOZZLE ノズル OT 018M
14 AGGPN8503 1 NOZZLE ノズル OT 025M
15 AGFPN8024 1 NOZZLE ノズル OT φ0.3
16 AGGPN8510 1 NOZZLE ノズル OT DUMMY
21 GFPN1130 1 RING, STOPPER リング ストッパ OT
22 GFPN1141 1 FILTER フィルタ OT
23 GFPN1150 1 FILTER フィルタ OT
