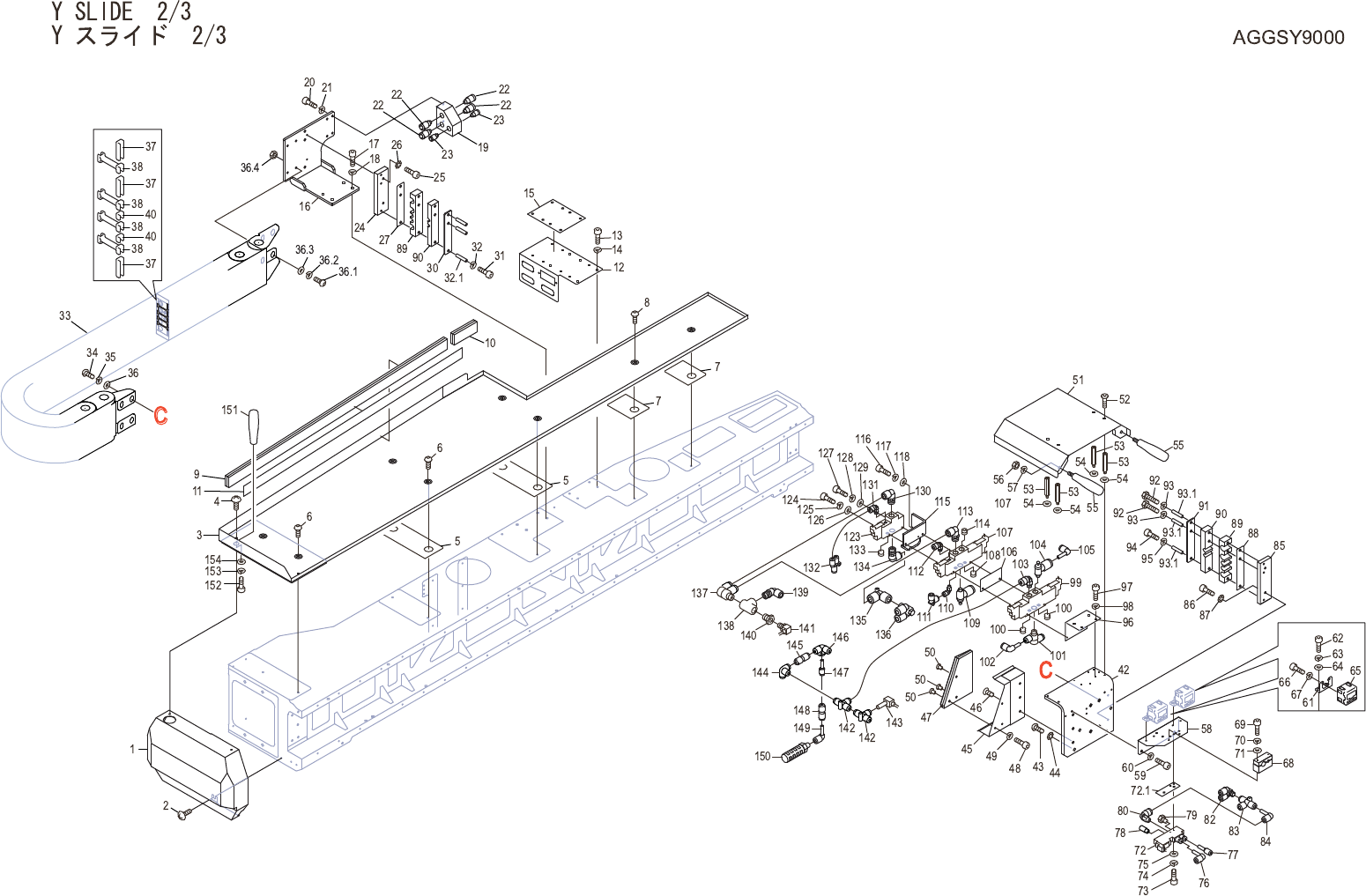

Y SLIDE 1/3
Y スライド 1/3
AGGSY9000
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 K52637 4 BLOCK, CLAMP 駒 クランプ 4X1 ｼﾝﾁｭｳ OT ACC-39
42 GGSY2361 2 COLLAR カラー FE
43 GGSY2432 1 HOUSING ハウジング AL
44 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
45 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
46 H4217T 2 BEARING ベアリング 7004ATYNDBLP5 OT SET
47 DNSY3114 1 RETAINER, BEARING 押え ベアリング FE
48 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
49 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
50 GGSY2381 1 STOPPER ストッパ PL
51 GGSX1150 4 COLLAR カラー FE
51.1 GGSY1410 4 COLLAR カラー FE
52 H5290A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
53 W1040T 8 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
54 GGSY2370 1 BALL SCREW ボールネジ OT
55 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
56 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
57 Y30476 1 UNION, ELBOW ユニオン エルボ PH4-M6 OT
58 GGSY2501 1 STOPPER ストッパ PL
59 GGSY2061 1 COVER カバー FE
60 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
61 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
62 GGSY2443 1 HOUSING ハウジング AL
63 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
64 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
66 GGSY2011 2 GUIDE, RAIL ガイド レール OT
67 K20089 48 CAP キャップ C04 OT
68 H5290A 48 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
70 H2094H 1 PIN, PARALLEL
ピ
ン 平行 5ﾟX12 Bｼｭ
OT
