$'-867$%/(6,'( ᚑືഃ 2 1 24 51 59 56 3 11 49 55 5 53 6 58 25 60 8 30 38 27 33 29 35 32 37 48 45 43 39 40 42 50 55 45 16 16 46 19 17 21 22 7 4 9 10 12 13 14 15 26 61 28 24 25 26 31 34 36 23 41 44 52 57 53 52 58 5…
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
163
PTS-XPFL-04.1JE
$'-867$%/(6,'(
ᚑືഃ
2
1
24
51
59
56
3
11
49
55
5
53
6
58
25
60
8
30
38
27
33
29
35
32
37
48
45
43
39
40
42
50
55
45
16
16
46
19
17
21
22
7
4
9
10
12
13
14
15
26
61
28
24
25
26
31
34
36
23
41
44
52
57
53
52
58
57
51
63
62
47
62
63
50.1
19.1
17.1
64
65
66
67
68
64
64
65
66
67
68
64
ࢥࣥ࣋
&219(<25
AGGQC9008
164
PTS-XPFL-04.1JE

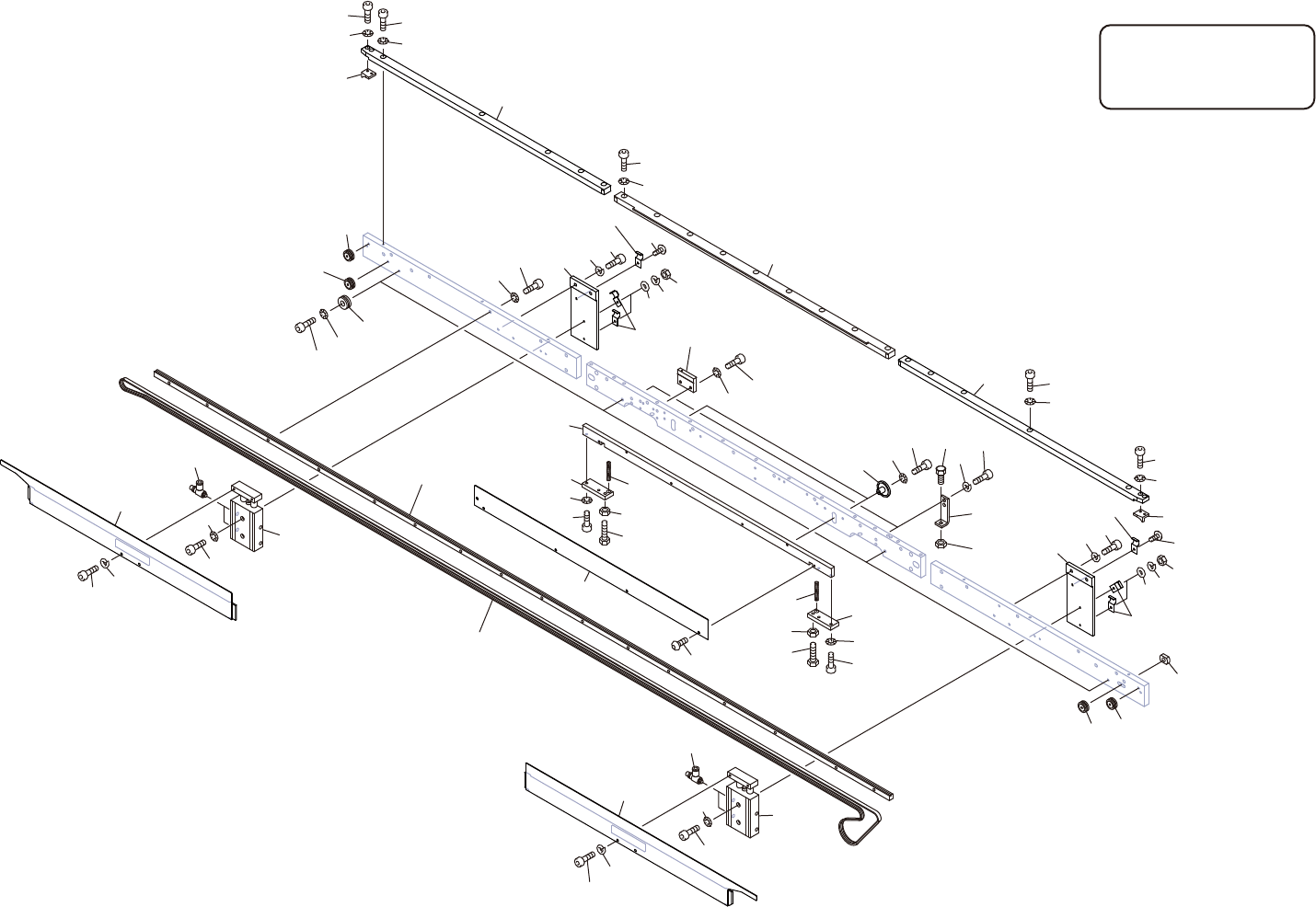

CONVEYOR 2/8
コンベア 2/8 AGGQC9008
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEQC0350 1 GUIDE ガイド FE
2 DEQC0360 1 GUIDE ガイド FE
3 GGQC1004 1 GUIDE, BOARD ガイド 基板 FE
4 H5273T 2 BOLT, HEX SOCKET ボルト 六角穴 M03X004 FE
5 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
6 H5288A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
7 W1011A 5 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
8 GGQC1322 1 GUIDE, RAIL ガイド レール FE
9 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
10 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
11 GGQC1303 1 GUIDE, BOARD ガイド 基板 FE
12 H5273T 2 BOLT, HEX SOCKET ボルト 六角穴 M03X004 FE
13 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
14 H5288A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15 W1011A 5 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 ADBPP8011 2 PULLEY プーリ OT
17 AA93101 1 PULLEY プーリ OT
17.1 AGGQC8080 1 PULLEY プーリ OT Thin panel option
19 AA45L01 1 PULLEY プーリ OT
19.1 AGGQC8071 1 PULLEY プーリ OT Thin panel option
21 DEQC0340 4 GUIDE, SIDE ガイド サイド FE
22 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
23 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
24 GGQC2510 2 BKT, CYLINDER ＢＫＴ シリンダ FE
25 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
26 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
27 GGQC0930 1 BLOCK, JIG ブロック 治具 FE
28 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
29 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
30 GGQC2650 2 GUIDE ガイド FE
31 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
32 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
33 GGQC0131 2 BKT ＢＫＴ FE
34 GGQC0120 2 STOPPER ストッパ FE
35 N1084B 2 NUT, HEX ナット 六角 M05 3ｼｭ(3ｶ ｸﾛ) FE
36 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
37 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
38 GGQC0771 1 PLATE プレート AL
