Part List-XPFL-041JE - 第168页
41 42 40 39 38 35 36 34 6 33 6 32 30 24 29 28 22 23 20 21 19 18 16 17 16 15 14 11 10 11 12 13 7 9 8 1 6 2 6 5 4 3 27 44 45 46 47 48 49 43 50 53 52 51 58 59 60 55 56 57 61 54 64 65 62 63 62 31 25 26 37 101 99 98 97 94 90 …
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
167
PTS-XPFL-04.1JE
41
42
40
39
38
35
36
34
6
33
6
32
30
24
29
28
22
23
20
21
19
18
16
17
16
15
14
11
10
11
12
13
7
9
8
1
6
2
6
5
4
3
27
44
45
46
47
48
49
43
50
53
52
51
58
59
60
55
56
57
61
54
64
65
62
63
62
31
25
26
37
101
99
98
97
94
90
83
80
81
82
84
85
86
87
89
88
78
75
77
76
72
71
73
74
74
79
95
96
91
92
93
102
106
107
108
105
103
104
100
72
71
76
77
75
73
74
72
71
ࢥࣥ࣋
&219(<25
AGGQC9008
168
PTS-XPFL-04.1JE

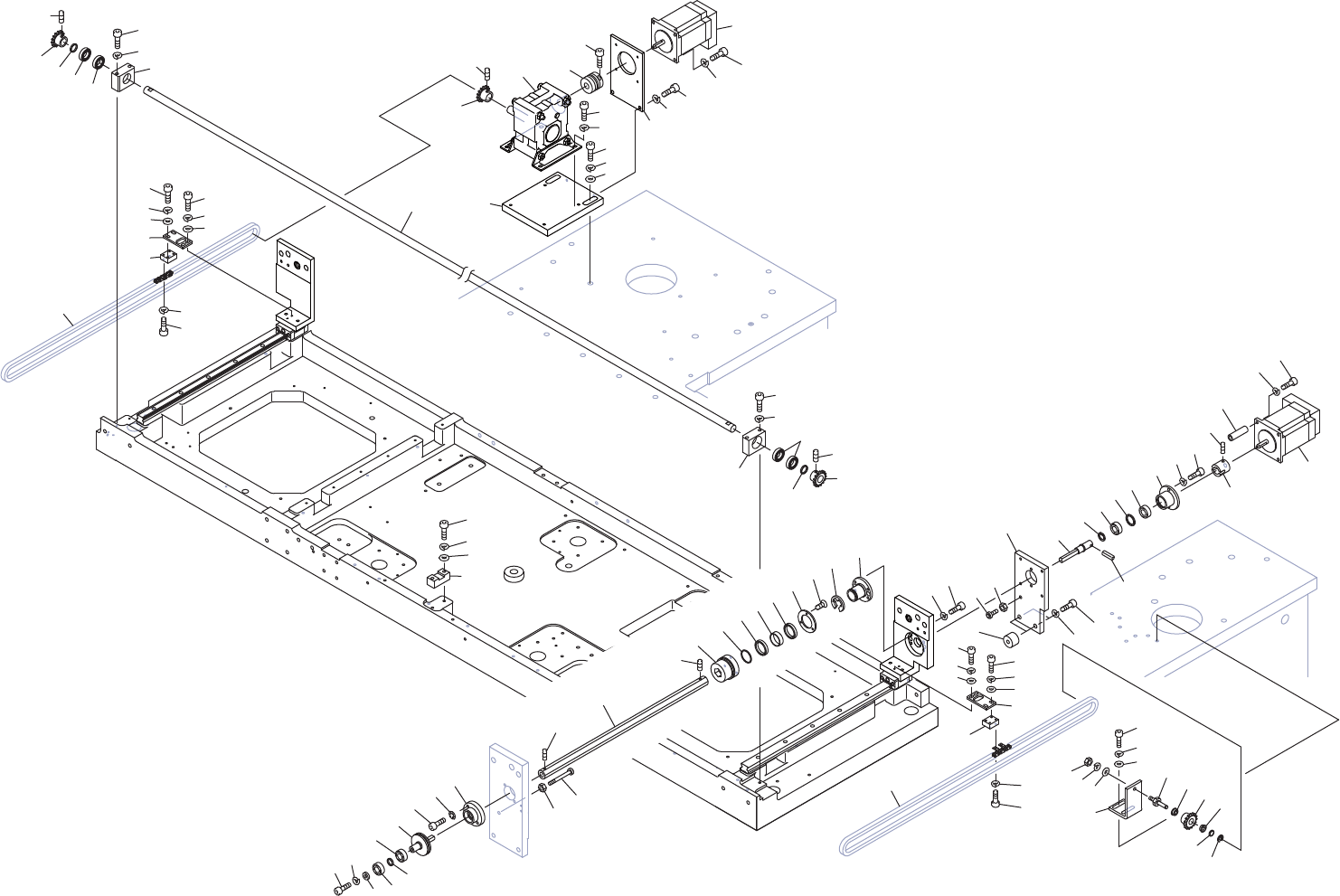

CONVEYOR 3/8
コンベア 3/8 AGGQC9008
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEQC0171 1 PULLEY プーリ FE
2 GVC0141 1 COLLAR カラー FE
3 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
4 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 W10878 1 WASHER ワッシャ WSSB12-5-3 OT
6 H4440A 4 BEARING, MINIATURE ベアリング ミニチュア DDL-1910ZZ OT
7 DNQC1570 1 HOLDER, BEARING ホルダ ベアリング FE
8 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
9 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
10 DEQC0190 1 SHAFT シャフト FE
11 N4026A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
12 H5136M 1 BOLT, STOPPER ボルト ストッパ UST5-45 OT
13 N10797 1 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE ACC-12
14 BHPP1810 1 PULLEY プーリ OT
15 IQC5750 1 COLLAR カラー FE
16 H4104A 2 BEARING ベアリング DDA-2520 OT
17 IQC5760 1 COLLAR カラー FE
18 IQC5440 1 RETAINER, BEARING 押え ベアリング FE
19 K5357M 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
20 BHPP1081 1 HOLDER ホルダ FE
21 S1046A 1 CIR-CLIP サークリップ WR19 OT
22 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
23 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
24 GGQC0631 1 BKT ＢＫＴ FE
25 H5329A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X035 FE
26 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
27 K11373 2 COLLAR カラー NCLB6-20-14 OT
28 H5136N 1 BOLT, STOPPER ボルト ストッパ UST5-15 OT
29 N10797 1 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE ACC-28
30 BHPP1160 1 SHAFT シャフト FE
31 H2059A 1 PIN, SPRING ピン スプリング 4ﾟX20 OT
32 S1003A 1 CIR-CLIP サークリップ RTW 19 OT
33 BHPP1260 1 COLLAR カラー FE
34 DBPP0331 1 HOLDER ホルダ FE
35 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
36 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
37 GGQC0210 1 COUPLING カップリング FE
38 N4027A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
169
PTS-XPFL-04.1JE
