Part List-XPFL-041JE - 第18页
3.7 5.0 7.0 5 6 7 A 5.0 8 S050G 8.0 9 S080G S037 S050 S070 1 2 5.1 3 4 1 2 6.1 3 4 1 2 7.1 3 4 1 2 8.1 3 4 8.2 1 2 9.1 3 4 9.2 18 PTS-XPFL-04.1JE
SINGLE NOZZLE 1/7
シングルノズル 1/7
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNPN3013 1 HOLDER ホルダ FE
2 DNPN3021 1 SPRING スプリング FE
3 ADNPN8925 1 NOZZLE ノズル OT φ0.7
3.1 AGGPN8413 1 NOZZLE ノズル OT φ0.7
4 ADNPN8424 1 NOZZLE ノズル OT φ1.0
4.1 AGGPN8423 1 NOZZLE ノズル OT φ1.0
5 ADNPN8434 1 NOZZLE ノズル OT φ1.3
5.1 AGGPN8433 1 NOZZLE ノズル OT φ1.3
6 ADNPN8444 1 NOZZLE ノズル OT φ1.8
6.1 AGGPN8443 1 NOZZLE ノズル OT φ1.8
7 ADNPN8454 1 NOZZLE ノズル OT φ2.5
7.1 AGGPN8453 1 NOZZLE ノズル OT φ2.5
8 ADNPN8463 1 NOZZLE ノズル OT 013M
8.1 AGGPN8483 1 NOZZLE ノズル OT 013M
9 ADNPN8473 1 NOZZLE ノズル OT 018M
9.1 AGGPN8493 1 NOZZLE ノズル OT 018M
10 ADNPN8483 1 NOZZLE ノズル OT 025M
10.1 AGGPN8503 1 NOZZLE ノズル OT 025M
11 ADNPN8935 1 NOZZLE ノズル OT S004
11.1 AGGPN8403 1 NOZZLE ノズル OT S004
21 GFPN1130 1 RING, STOPPER リング ストッパ OT
22 GFPN1141 1 FILTER フィルタ OT
23 GFPN1150 1 FILTER フィルタ OT
17
PTS-XPFL-04.1JE
3.7
5.0
7.0
5 6 7
A
5.0
8
S050G
8.0
9
S080G
S037 S050 S070
1
2
5.1
34
1
2
6.1
34
1
2
7.1
34
1
2
8.1
34
8.2
1
2
9.1
34
9.2
18
PTS-XPFL-04.1JE

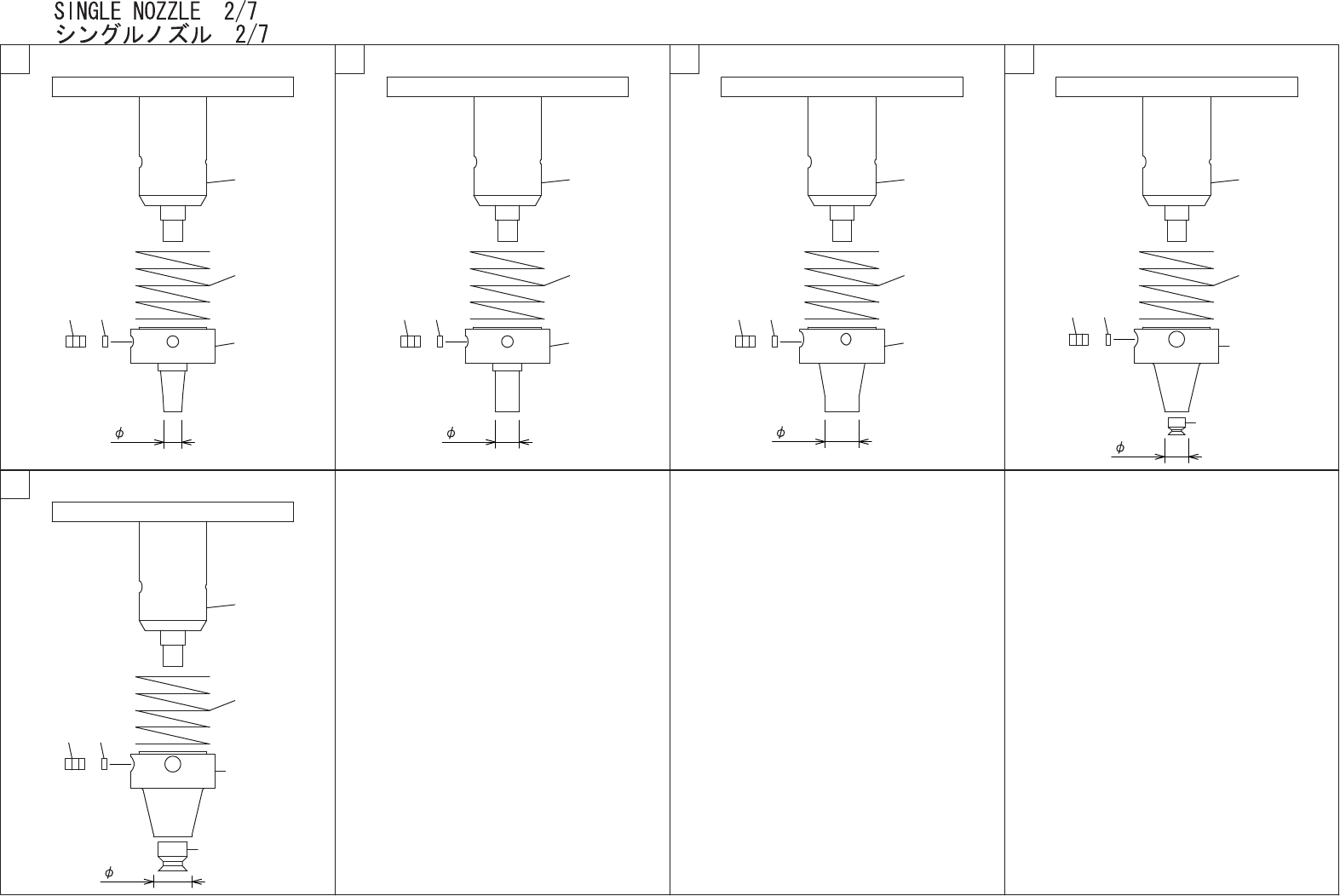

SINGLE NOZZLE 2/7
シングルノズル 2/7
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 ADNPN7420 1 HOLDER ホルダ OT
2 DEPN3241 1 SPRING スプリング FE
3 K5613B 2 BLOCK 駒 SS-301E OT
4 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
5 ADNPN7112 1 NOZZLE ノズル OT S037
5.1 ADEPN8961 1 NOZZLE ノズル OT S037
6 ADNPN7122 1 NOZZLE ノズル OT S050
6.1 ADEPN8970 1 NOZZLE ノズル OT S050
7 ADNPN7133 1 NOZZLE ノズル OT S070
7.1 ADNPN7612 1 NOZZLE ノズル OT S070
8 AGFPN8463 1 NOZZLE ノズル OT S050G
8.1 AGFPN8521 1 NOZZLE ノズル OT S050G
8.2 H1194B 1 PAD, VACUUM パット バキューム KP-3.5-N-31W OT
9 AGFPN8473 1 NOZZLE ノズル OT S080G
9.1 AGFPN8531 1 NOZZLE ノズル OT S080G
9.2 H1194C 1 PAD, VACUUM パット バキューム KP-6-N-31W OT
19
PTS-XPFL-04.1JE
