A A A A 5(9(56()/2: ㏫ὶࢀ 102 99 98 97 96 95 94 84 78 79 80 81 77 83 82 89 90 91 88 86 35 36 37 47 30 34 33 32 31 15 16 17 14 19 20 18 111 5 4 57 58 59 46 45 49 50 51 48 44 56 24 55 52 54 53 25 41 43 42 21 23 22 27 28 29 …
CONVEYOR 5/8
コンベア 5/8 AGGQC9008
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
76 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
77 GGQC0381 1 BKT, CYLINDER ＢＫＴ シリンダ FE
78 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
79 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
80 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
81 GFQC1240 1 CYLINDER シリンダ OT
82 H5280A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
83 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
84 K5337G 2 CONTROLLER, SPEED コントローラ スピード AS1201F-M5-04 (ｼﾛ) OT
85 GGQC0342 1 BKT ＢＫＴ FE
86 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
87 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
88 GGQC3510 1 BKT ＢＫＴ FE
89 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
90 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
91 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
92 S4067C 1 SENSOR センサ DL-S4RPN OT
93 K5256G 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
94 GGQC0370 1 STOPPER ストッパ FE
95 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
96 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
97 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
98 S3019N 1 SPRING スプリング WY3-15 OT
99 AGGQC8140 1 STOPPER ストッパ OT
102 W1002D 2 WASHER ワッシャ WSSB5-3-2 OT
103 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
104 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
105 W1092C 2 WASHER ワッシャ WSSB8-3-1 OT
106 GGQC3520 1 BKT ＢＫＴ FE
107 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
108 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
109 S4067C 1 SENSOR センサ DL-S4RPN OT
110 K5256G 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
111 GGQC2321 1 BKT ＢＫＴ FE
112 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
113 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
114 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
179
PTS-XPFL-04.1JE
AA
AA
5(9(56()/2:
㏫ὶࢀ
102
99
98
97
96
95
94
84
78
79
80
81
77
83
82
89
90
91
88
86
35
36
37
47
30
34
33
32
31
15
16
17
14
19
20
18
111
5
4
57
58
59
46
45
49
50
51
48
44
56 24
55
52
54
53
25
41
43
42
21
23
22
27
28
29
26
24
6
1
3
2
4
5
68
64
70
69
65
66
67
12
13
75
76
71
74
72
73
11
87
85
93
105
104
103
109
107
108
106
110
61
62
63
8
9
10
7
7.1
60
60.1
112
113
114
38
39
92
ࢥࣥ࣋
&219(<25
AGGQC9508
180
PTS-XPFL-04.1JE

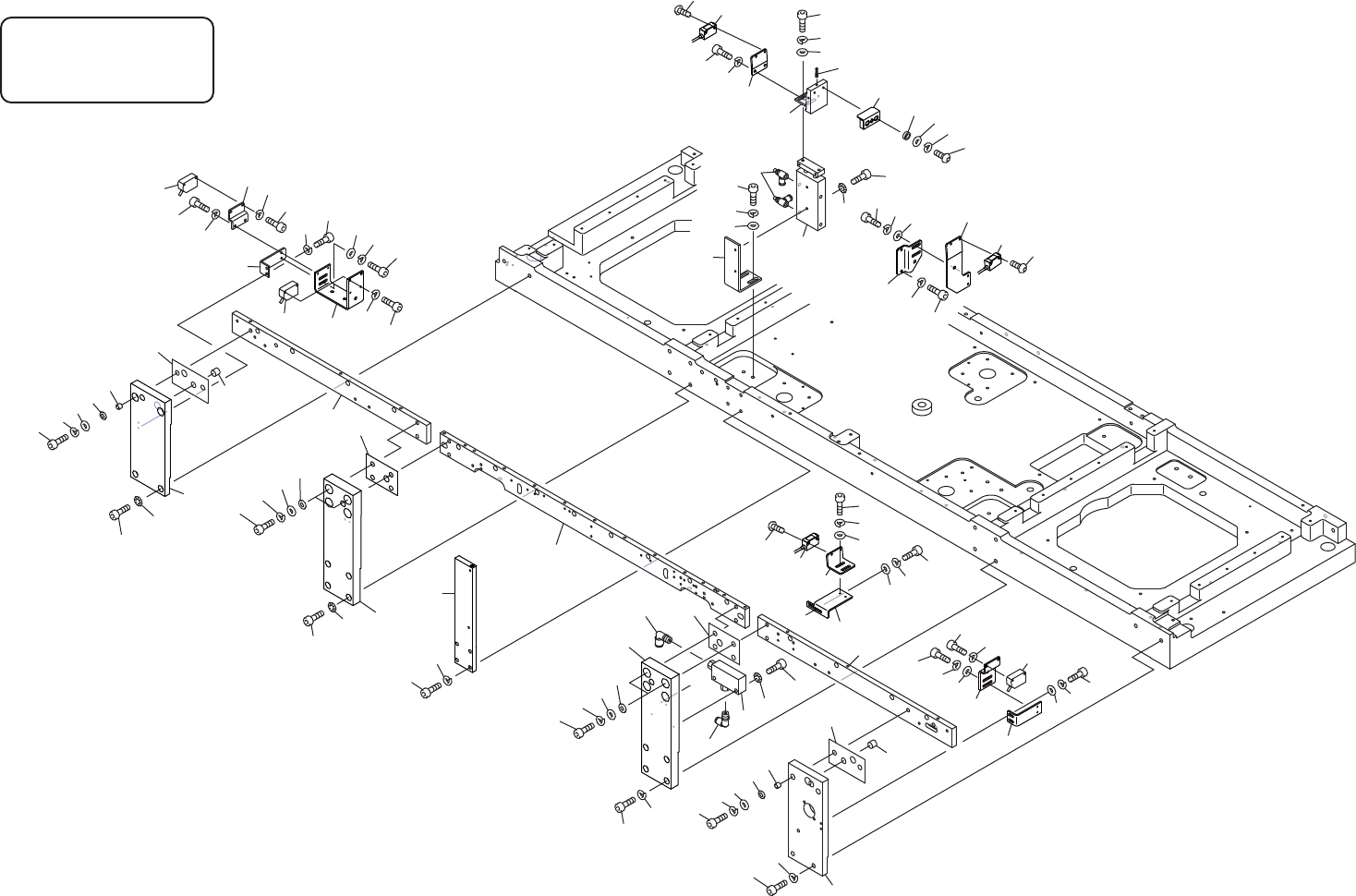

CONVEYOR 6/8 (REVERSE FLOW)
コンベア 6/8 (逆流れ） AGGQC9508
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGQC3190 1 BKT, CONVEYOR ＢＫＴ コンベア FE
2 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
3 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
4 GGQC1940 2 SHEET シート OT
5 GGQC2170 2 BLOCK ブロック AL
6 GGQC0062 1 PLATE プレート FE
7 GGQC2390 2 WASHER, FLAT ワッシャ 平 PL
7.1 GGQC2410 2 COLLAR カラー OT
8 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
9 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 W1040W 2 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
11 GGQC0391 1 BKT ＢＫＴ FE
12 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
13 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 GGQC2330 1 BKT ＢＫＴ FE
15 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
16 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
18 S3125R 1 SW, PHOTOELECTRIC ＳＷ 光電 E3Z-LS81 OT
19 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 GGQC1802 1 BKT, CONVEYOR ＢＫＴ コンベア FE
22 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
23 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
24 GGQC1960 2 SHEET シート OT
25 GGQC1973 1 PLATE プレート FE
26 GGQC2400 4 WASHER, FLAT ワッシャ 平 PL
27 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
28 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
29 W1040W 4 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
30 GGQC2440 1 BKT ＢＫＴ FE
31 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
32 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
33 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
34 GGQC3580 1 BKT ＢＫＴ FE
35 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
36 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
37 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
181
