CONVEYOR 7/8
コンベア 7/8 AGGQC9008
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 W1026A 1 WASHER, LOCK ワッシャ スプリング 10M/M FE ACC-37
40 H3219A 1 PULLEY プーリ TPBSN38-15 OT
41 N10799 1 NUT, HEX ナット 六角 M08(3ｶ ｸﾛ) FE ACC-37
42 W1025A 1 WASHER, LOCK ワッシャ スプリング 8M/M FE ACC-37
43 H45758 1 BELT, TIMING ベルト タイミング 1374-3GT-9 OT
44 GGQC0471 1 SHAFT シャフト FE
45 H41306 2 BEARING ベアリング 696ZZ OT
46 GGQC0480 1 PULLEY プーリ OT
47 S1028A 1 CIR-CLIP サークリップ STW 6 OT
48 XM00232 1 MOTOR, STEPPING モータ ステッピング OT
49 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
50 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
51 GGQC0423 1 BKT, MOTOR ＢＫＴ モータ FE
52 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
53 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
54 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
55 H5178L 1 BOLT, HEX ボルト 六角 M05X030 ｾﾞﾝﾈｼﾞ(3ｶ ｼﾛ) FE
56 PZ05392 1 PULLEY プーリ OT
57 N4027A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
58 H45757 1 BELT, TIMING ベルト タイミング 315-3GT-9 OT
59 GGQC0981 1 COVER, PULLEY カバー プーリ FE
59.1 GGQC0990 1 SHEET, RUBBER シート ゴム OT
60 H5287A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
61 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
62 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
63 K51710 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
65 H5235A 1 BOLT, HEX ボルト 六角 M12X075 10.9 ｾﾞﾝﾈｼﾞ FE
66 N1080D 1 NUT, HEX ナット 六角 M12(3ｶ ｸﾛ) FE
67 AA6WL04 1 PIN, BACKUP ピン バックアップ OT 4pieces/set
68 AGGQC8025 1 PIN, VACUUM ピン バキューム OT 4pieces/set
68.1 H1340R 1 PAD, VACUUM パット バキューム KPA-15-N OT ACC-68
69 AGGQC8031 1 BLOCK 駒 OT 4pieces/set
70 AGGQC8041 1 BLOCK, BACKUP ブロック バックアップ OT
71 AGGQC8051 1 BLOCK, BACKUP ブロック バックアップ OT
72 S2025A 4 SHEET シート CTAM1 OT
73 K5172L 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) OT
74 GGQC2241 3 NUT ナット FE
75 GGQC3311 1 SHIM シム FE INT t=0.12
186
PTS-XPFL-04.1JE
CONVEYOR 7/8
コンベア 7/8 AGGQC9008
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
76 GGQC3321 1 SHIM シム FE INT t=0.09
77 GGQC3331 1 SHIM シム FE INT t=0.06
78 GGQC3341 1 SHIM シム FE INT t=0.03
187
PTS-XPFL-04.1JE

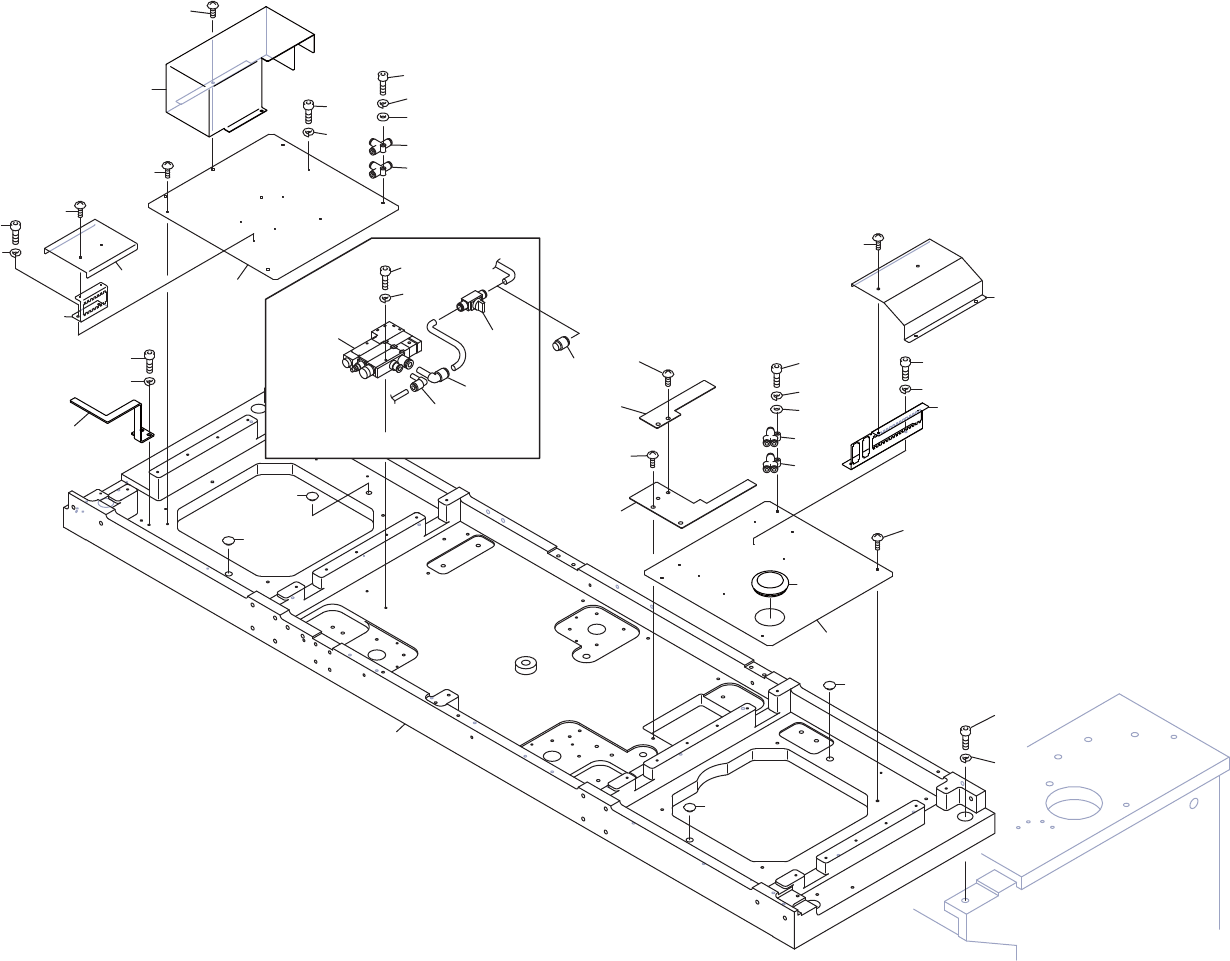

VACUUM BACK-UP PINS OPTION
17
4
5
18
23
25
26
27
29
13
14
15
16
1
10
12
2
30
32
35
33
34
36
19
21
6
9
3
11
6
8
7
31
19
22
20
28
24
37
38
39
40
41
42
43
4.1
44
44
44
44
ࢥࣥ࣋
&219(<25
AGGQC9008
