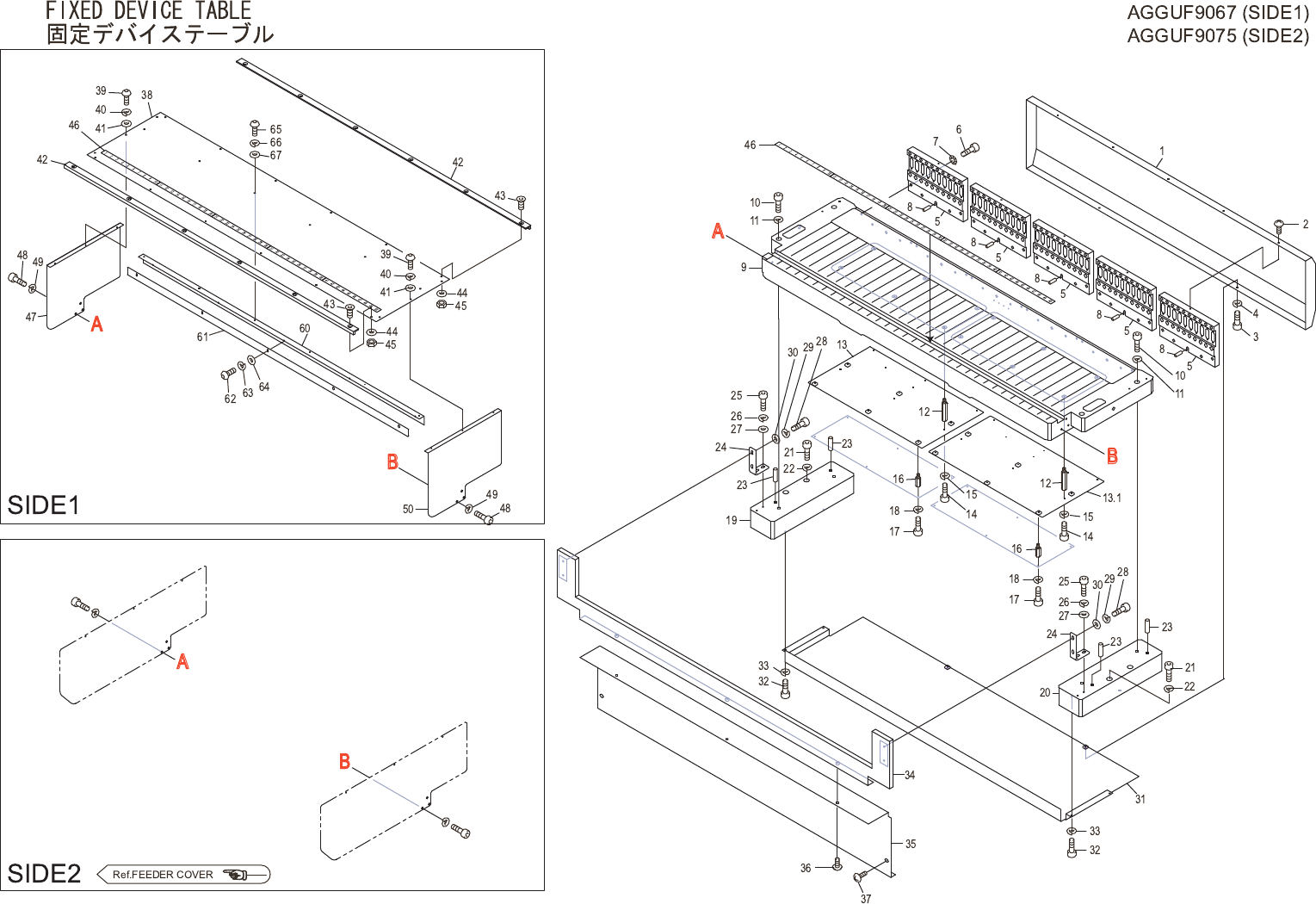

FIXED DEVICE TABLE AGGUF9067 (SIDE1)
固定デバイステーブル AGGUF9075 (SIDE2)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGUF3390 1 COVER カバー FE
2 K51721 5 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
3 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
4 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 GGUF0042 5 PLATE プレート FE
6 H5322A 20 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
7 W1013A 20 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
8 H2095H 5 PIN, PARALLEL ピン 平行 ﾟ6X18 Bｼｭ OT
9 GGUF3184 1 PALLET パレット FE
10 H5365A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X050 FE
11 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
12 S32282 12 SPACER スペーサ BSB-330E OT
13 GGUF3241 1 BKT ＢＫＴ FE
13.1 GGUF3510 1 BKT ＢＫＴ FE
14 H5276A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
15 W1021A 12 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 S32281 12 SPACER スペーサ BSB-310E OT
17 H5276A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1021A 12 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 GGUF3251 1 BLOCK 駒 FE
20 GGUF3191 1 BLOCK 駒 FE
21 H5367A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X060 FE
22 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
23 H2095H 4 PIN, PARALLEL ピン 平行 ﾟ6X18 Bｼｭ OT
24 GGUF3040 2 BKT, COVER ＢＫＴ カバー FE
25 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
26 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
27 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
28 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
29 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
31 GGUF3233 1 COVER カバー FE
32 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
33 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
34 GGUF3221 1 COVER カバー FE
35 GGUF3150 1 COVER カバー FE
36 K5210A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X010 ﾕﾆｸﾛﾒｯｷ FE
37 K5215A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ FE
