Part List-XPFL-041JE - 第204页
204 PTS-XPFL-04.1JE
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
203
PTS-XPFL-04.1JE
204
PTS-XPFL-04.1JE

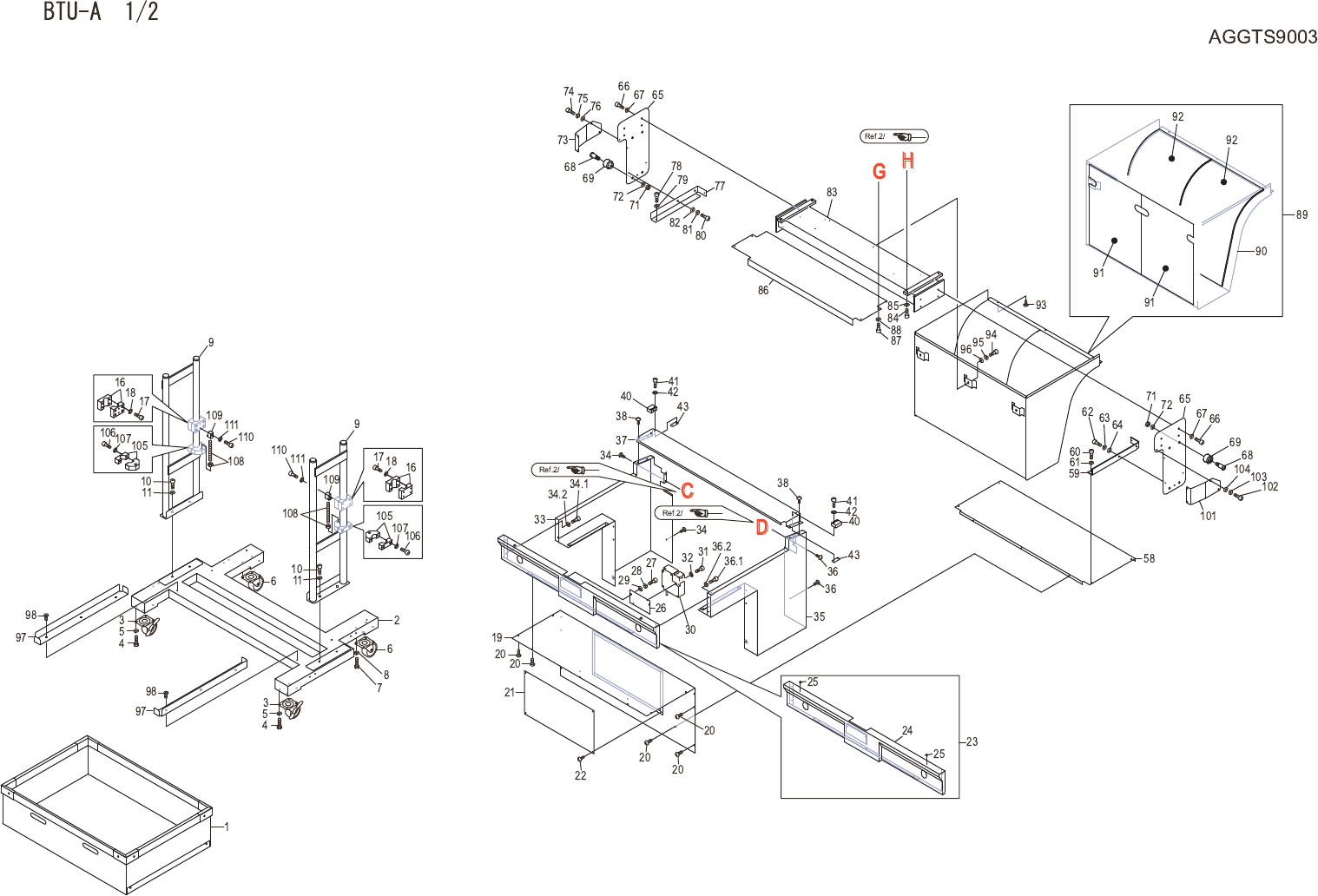

BTU-A 1/2
AGGTS9003
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTS2290 1 BOX, DUST ＢＯＸ ダスト OT
2 GGTS2261 1 BKT, BASE ＢＫＴ ベース OT
3 K2180L 2 CASTER キャスタ CRSDG65 OT
4 H5193A 8 BOLT, HEX ボルト 六角 M08X016 10.9 FE
5 W1025A 8 WASHER, LOCK ワッシャ スプリング 8M/M FE
6 K2180K 2 CASTER キャスタ CRJDG65 OT
7 H5193A 8 BOLT, HEX ボルト 六角 M08X016 10.9 FE
8 W1025A 8 WASHER, LOCK ワッシャ スプリング 8M/M FE
9 GGTS2272 2 BKT, PIPE ＢＫＴ パイプ OT
10 H5359A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X020 FE
11 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
16 GGTS3380 2 STOPPER ストッパ FE SET
17 H5324A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
18 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
19 GGTS2460 1 COVER カバー FE
20 K5172L 16 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
21 GGTS1821 1 COVER, FRONT カバー フロント FE
22 K5172K 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005(3ｶ ｼﾛ) FE
23 AGGTS8181 1 COVER, FRONT カバー フロント OT
24 GGTS2431 1 COVER, FRONT カバー フロント FE
25 S3017C 2 STOPPER ストッパ TM-180-303 OT
26 GGTS2422 1 BKT ＢＫＴ FE
27 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
30 S31935 1 SW, LIMIT ＳＷ リミット D4NL-1HFG-B OT
31 H5295A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
32 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
33 GGTS2642 1 COVER, SIDE カバー サイド FE
34 K5172L 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
34.1 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
34.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 GGTS2632 1 COVER, SIDE カバー サイド FE
36 K5172L 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
36.1 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
36.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
37 GGTS3430 1 COVER カバー FE
38 K5172L 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
205
PTS-XPFL-04.1JE
