A A A A B B B B 1 7 50 18 33 51 53 54 19 45 42 49 46 48 12 6 5 4 4 4 25 28 27 27.1 9 8 5 5 31 32 10 13 16 11 17 17 35 39 41 40 36 23 37 38 21 74 75 21 52 55 56 47 20 44 43 24 15 14 34 2 3 6 6 5 6 9 29 8 26 4 22 30 2 3 57…
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
227
PTS-XPFL-04.1JE
AA
AA
BB
BB
1
7
50
18
33
51
53
54
19
45
42
49
46
48
12
6
5
4
4
4
25
28
27
27.1
9
8
5
5
31
32
10
13
16
11
17
17
35
39
41
40
36
23
37
38
21
74
75
21
52
55
56
47
20
44
43
24
15
14
34
2
3
6
6
5
6
9
29
8
26
4
22
30
2
3
57
58
59
60
61
59
60
61
62
63
64
65
66
67
67
66
71
72
73
AGGTF9525
078$ࢺࣞࢩࣕࢺࣝ
078$75$<6+877/(
228
PTS-XPFL-04.1JE

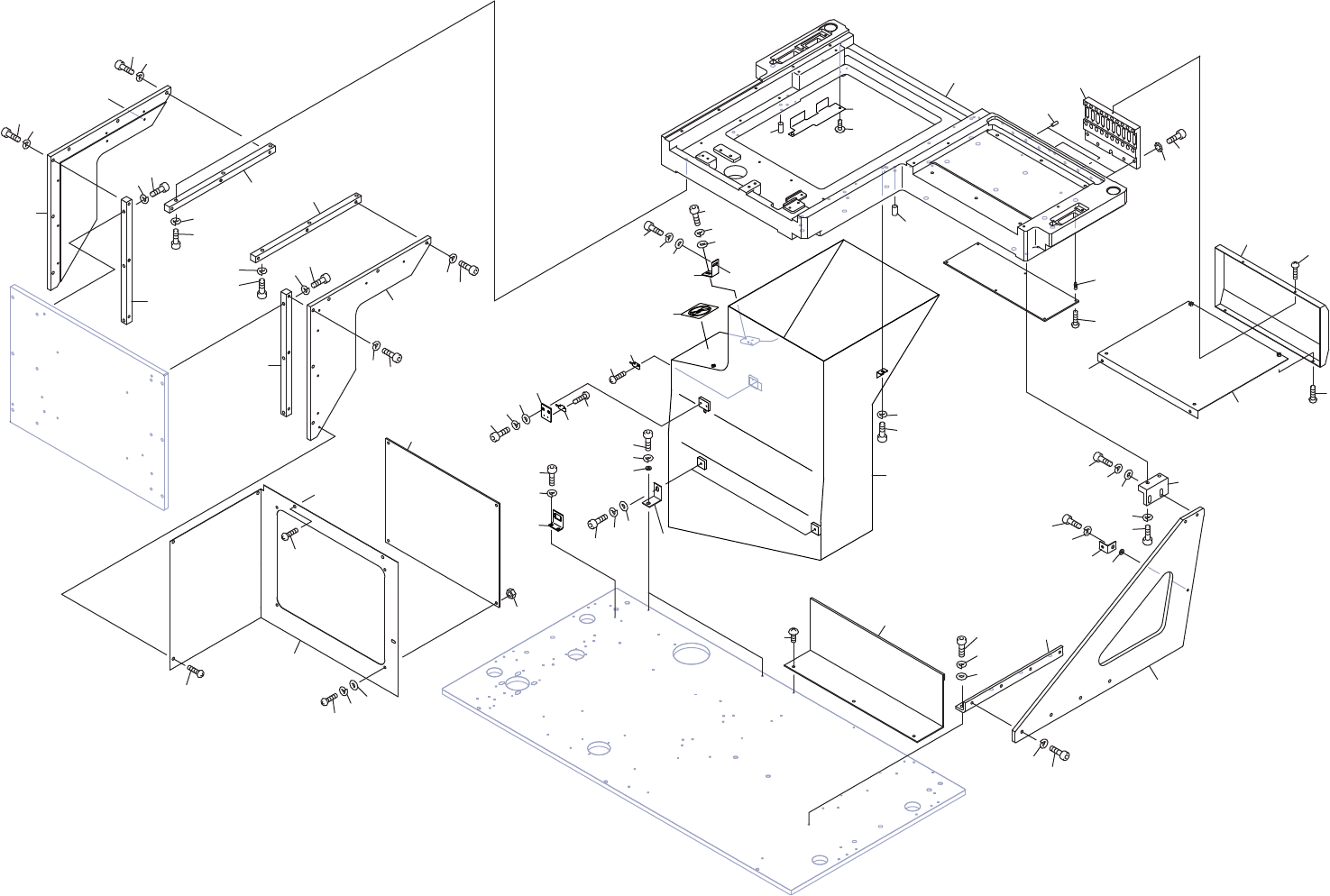

MTU-A(TRAY SHUTTLE) 3/3
MTU-A(トレイ シャトル) 3/3 AGGTF9525
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTF1402 1 BKT, COVER ＢＫＴ カバー FE
2 H5324A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
3 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 GGTF2020 4 GUIDE ガイド FE
5 H5326A 12 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
6 W1024A 12 WASHER, LOCK ワッシャ スプリング 6M/M FE
7 GGTF1392 1 BKT, COVER ＢＫＴ カバー FE
8 H5324A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
9 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 GGTF6460 1 COVER カバー FE
11 K5172L 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
12 GGTF7340 1 COVER カバー FE
13 K5365B 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X012(3ｶ ｼﾛ) FE
14 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
15 W1040T 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
16 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
17 K5172Y 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
18 GGTF1953 1 PALLET パレット FE
19 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
20 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
21 H2094E 6 PIN, PARALLEL ピン 平行 5ﾟX10 OT
22 AGGTF8042 1 CHUTE, DISCHARGE シュート 排出 OT
23 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
24 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
25 GGTF2010 2 BKT ＢＫＴ FE
26 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
27 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
27.1 W10872 2 WASHER ワッシャ WSSB12-5-2 OT
28 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
29 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
30 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
31 GGTF5042 1 COVER カバー FE
32 K5172Y 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
33 GGTF1940 2 PLATE プレート FE
34 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
35 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
36 H20946 2 PIN, PARALLEL ピン 平行 ﾟ6X15 Aｼｭ OT
37 S3059W 6 SPACER スペーサ SQ-10 OT
