Part List-XPFL-041JE - 第23页
SINGLE NOZZLE 4/7 シングルノズル 4/7 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 ADNPN7420 1 HOLDER ホルダ OT 2 DEPN3241 1 SPRING スプリング FE 3 K5613B 2 BLOCK 駒 SS-301E OT …
4.3
1.3
2.3
1.0
3.1
1.0
4.3
1.0
3.1
1.3
4.4
1.8
5.9
1.3
6.0
1.8
5678
9101112
A
1
2
5.1
34
1
2
6.1
34
1
2
7.1
34
1
2
8.1
34
1
2
9.1
34
1
2
10.1
34
1
2
11.1
34
1
2
12.1
34
22
PTS-XPFL-04.1JE

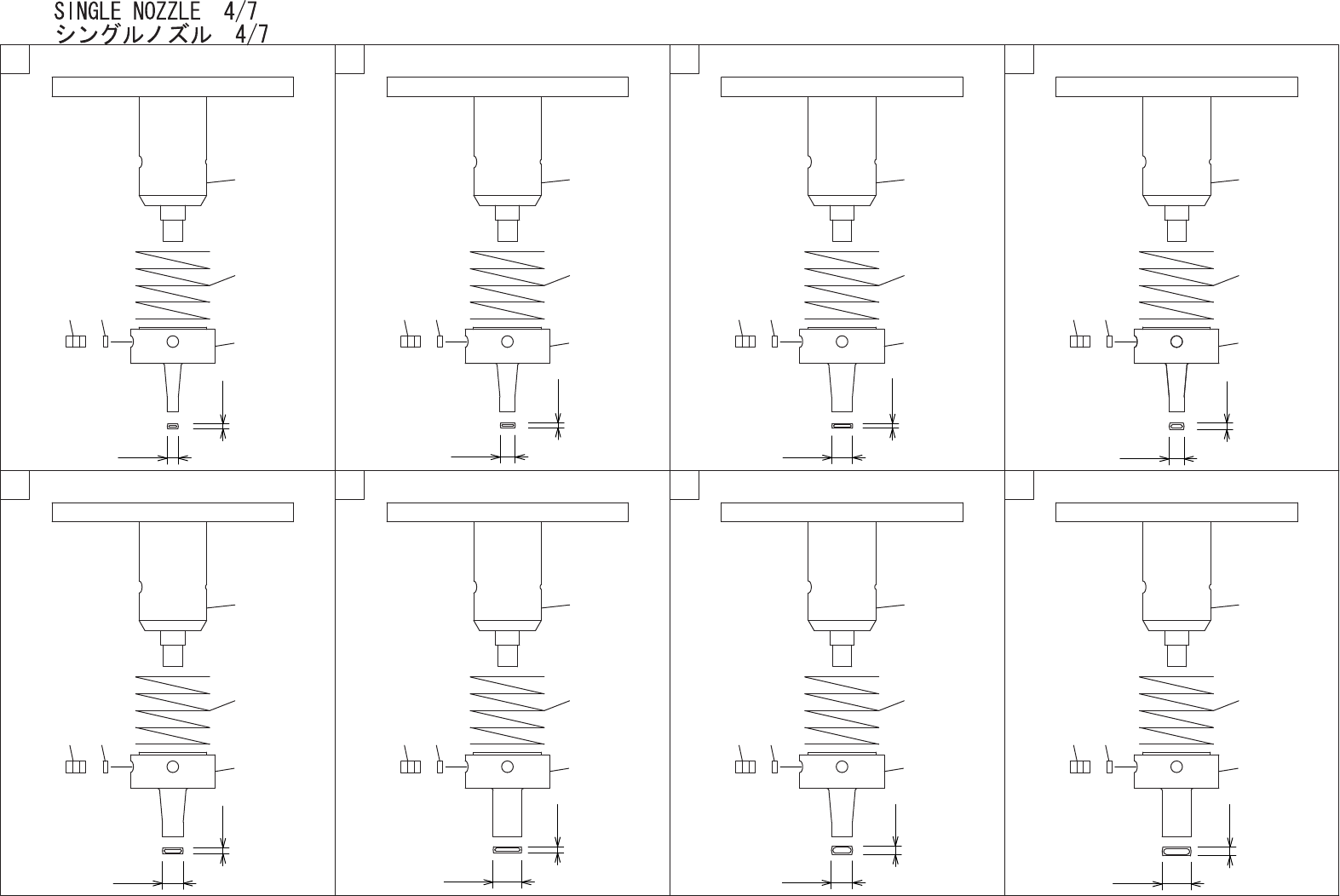

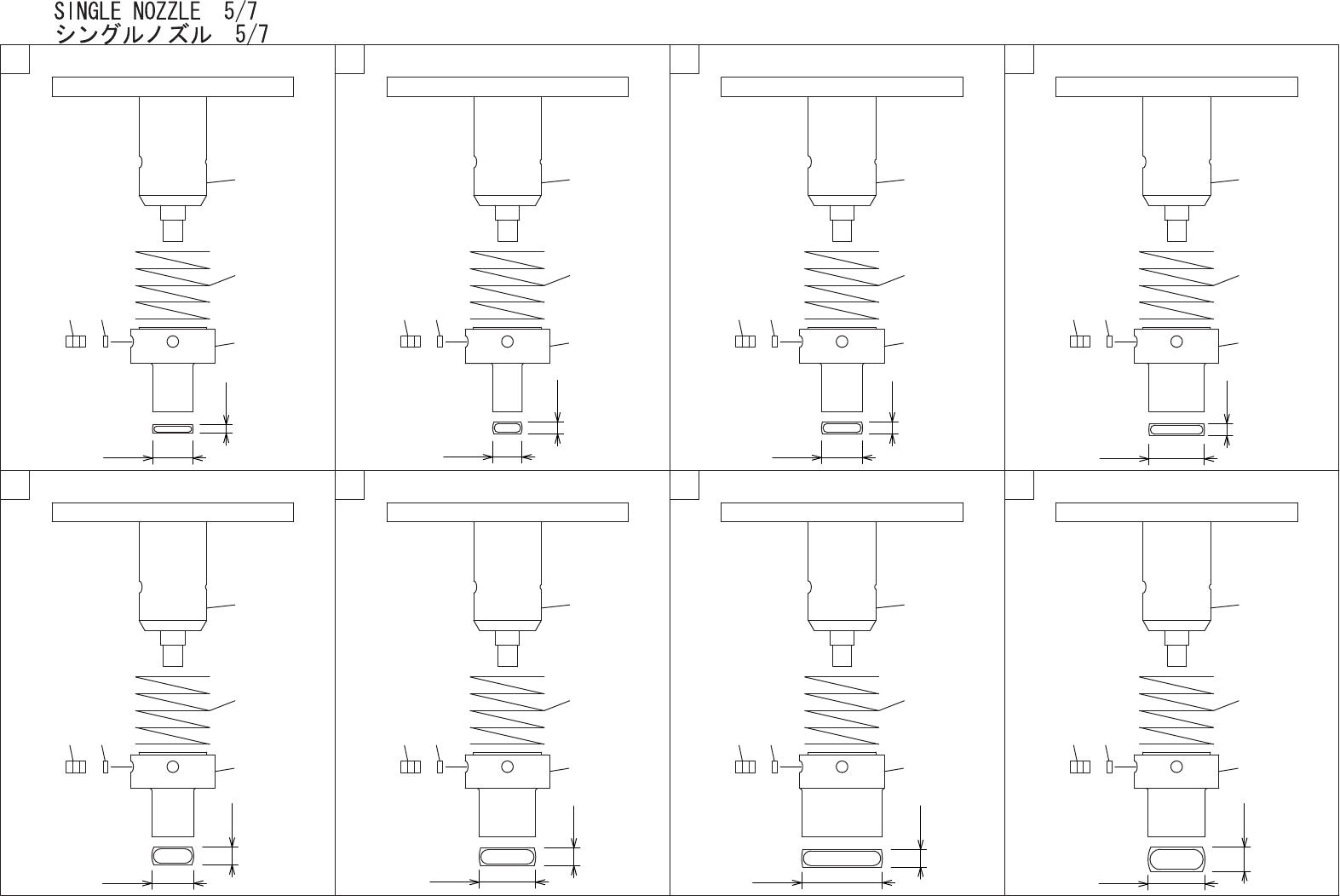

SINGLE NOZZLE 4/7
シングルノズル 4/7
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 ADNPN7420 1 HOLDER ホルダ OT
2 DEPN3241 1 SPRING スプリング FE
3 K5613B 2 BLOCK 駒 SS-301E OT
4 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
5 ADNPN7172 1 NOZZLE ノズル OT
5.1 DNPN3031 1 NOZZLE ノズル OT
6 ADNPN7182 1 NOZZLE ノズル OT
6.1 DNPN3041 1 NOZZLE ノズル OT
7 ADNPN7192 1 NOZZLE ノズル OT
7.1 DNPN3051 1 NOZZLE ノズル OT
8 ADNPN7202 1 NOZZLE ノズル OT
8.1 DNPN3061 1 NOZZLE ノズル OT
9 ADNPN7212 1 NOZZLE ノズル OT
9.1 DNPN3071 1 NOZZLE ノズル OT
10 ADNPN7222 1 NOZZLE ノズル OT
10.1 DNPN3082 1 NOZZLE ノズル OT
11 ADNPN7232 1 NOZZLE ノズル OT
11.1 DNPN3092 1 NOZZLE ノズル OT
12 ADNPN7242 1 NOZZLE ノズル OT
12.1 DNPN3102 1 NOZZLE ノ
ズ
ルOT
23
