Part List-XPFL-041JE - 第241页

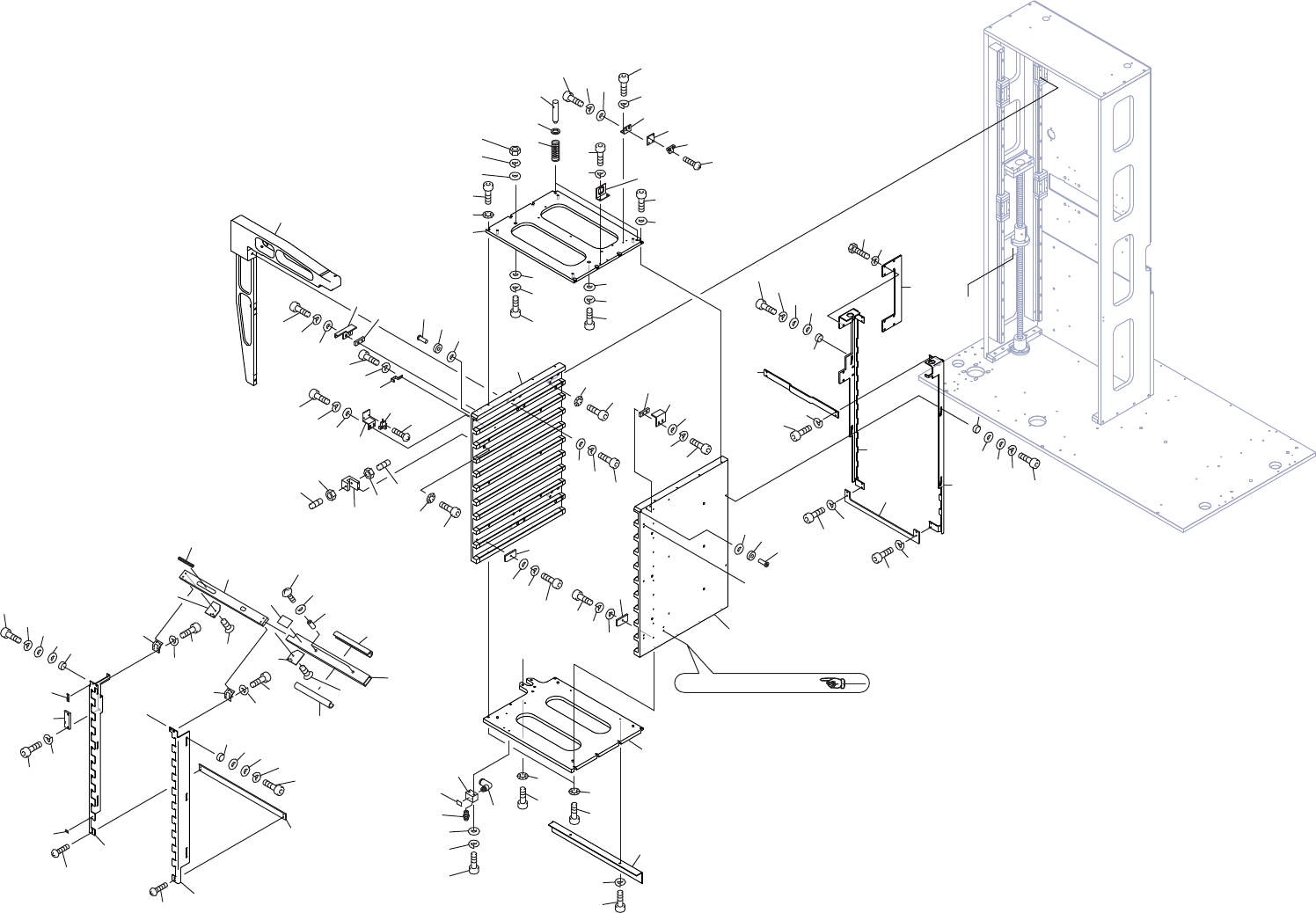

MTU-A(MAGAZINE RACK) MTU-A(マガジンラック) AGGTF9532 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGTF4012 1 PLATE, UPPER プレート 上 AL 2 H5298A 6 BOLT, HEX SOCKET ボルト 六角穴…
AA
BB
AA
BB
Ref.
TRAY ELEVATOR 2/2
3
2
83
111
111
93
40
74
74
71
71
60
46
42
53
50
50
51
51
117
96
95
48
24
88
80
80
78
35
34
55
34
35
57
17
18
20
25
15
24
13
12
102
103
100
100
107
7
4
10
32
28
21
22
23
19
14
2
16
1
3
5
6
11
5
6
9
8
29
33
49
26
54
54
56
55
56
57
27
31
30
36
61
59
62
52
44
45
47
41
43
36
37
38
39
69
73
74
120
121
122
72
70.1
76
77
75
79
81
81
70.1
72
71
73
58
33
84
82
89
87
90
94
92
91
70
72
73
74
114
115
110
116
118
112
113
70
73
72
71
98
97
101
99
103
101
105
106
109
108
119
104
105
102
85
86
078$࣐࢞ࢪࣥࣛࢵࢡ
078$0$*$=,1(5$&.
AGGTF9532
240
PTS-XPFL-04.1JE
MTU-A(MAGAZINE RACK)
MTU-A(マガジンラック) AGGTF9532
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTF4012 1 PLATE, UPPER プレート 上 AL
2 H5298A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
3 W1012A 6 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
4 H5350C 1 BOLT, HEX SOCKET ボルト 六角穴 M08X070(ｾﾞﾝﾈｼﾞ) FE
5 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
6 W1046A 2 WASHER, FLAT ワッシャ 平 4W- 8 FE
7 N10799 1 NUT, HEX ナット 六角 M08(3ｶ ｸﾛ) FE
8 H5342A 1 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
9 W1025A 1 WASHER, LOCK ワッシャ スプリング 8M/M FE
10 W1040X 1 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
11 GGTF4400 2 GUIDE, SPRING ガイド スプリング FE
12 W1001C 2 WASHER ワッシャ WSJM25-16-3 OT
13 S3021K 2 SPRING スプリング WL22-60 OT
14 GGTF4133 1 BKT, TERMINAL ＢＫＴ ターミナル FE
15 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
16 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 GGTF4122 1 BKT ＢＫＴ FE
18 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
19 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
21 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
22 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
23 GGTF4410 1 BKT, SENSOR ＢＫＴ センサ FE
24 S4077L 2 SENSOR, PHOTO センサ フォト PM-L44P OT
25 K5173A 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X010(ｽﾃﾝﾚｽ) FE
26 GGTF4043 1 PLATE, SIDE プレート サイド AL
27 H5287A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
28 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
29 GGTF3011 1 BKT ＢＫＴ FE
30 H5342A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
31 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
32 W1040X 3 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
33 GGTF4261 2 BOLT, HEX SOCKET ボルト 六角穴 FE
34 H4098A 2 BEARING ベアリング R-1350ZZ OT
35 W10611 2 WASHER, FLAT ワッシャ 平 SSWA7-1.0 OT
36 GGTF4241 2 SPACER スペーサ FE
37 GGTF4251 1 BKT, STOPPER ＢＫＴ ストッパ FE
38 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴
M04X020 FE
241
PTS-XPFL-04.1JE
MTU-A(MAGAZINE RACK)
MTU-A(マガジンラック) AGGTF9532
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
40 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
41 GGTF4380 1 BKT ＢＫＴ FE
42 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
43 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
44 GGTF4440 1 BKT, SENSOR ＢＫＴ センサ FE
45 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
46 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
47 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
48 K5173A 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X010(ｽﾃﾝﾚｽ) FE
49 GGTF4320 1 BLOCK ブロック AL
50 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
51 H3170N 2 PLUNGER, BALL プランジャ ボール BPJL5 OT
52 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
53 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
54 GGTF4231 20 STOPPER ストッパ FE
55 H5276A 20 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
56 W1021A 20 WASHER, LOCK ワッシャ スプリング 3M/M FE
57 W1040R 20 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
58 GGTF4051 1 PLATE, SIDE プレート サイド AL
59 GGTF4191 1 BKT, STOPPER ＢＫＴ ストッパ FE
60 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
61 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
62 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
69 GGTF4293 1 SHUTTER シャッタ FE
70 DBTN0240 10 COLLAR カラー FE
70.1 GGTF4450 4 COLLAR カラー FE
71 H5288A 14 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
72 W1022A 14 WASHER, LOCK ワッシャ スプリング 4M/M FE
73 W1040S 14 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
74 W1043A 14 WASHER, FLAT ワッシャ 平 4W- 4 FE
75 GGTF4302 1 SHUTTER シャッタ FE
76 GGTF4490 1 PLATE プレート FE
77 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
78 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
79 GGTF4360 1 PLATE プレート FE
80 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
81 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
242
PTS-XPFL-04.1JE
