MTU-A(TRAY PALLET) MTU-A(トレイパレット) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AGGTF8021 1 TRAY トレイ OT 2 GGTF7011 1 TRAY ト レイ FE 3 H5510A 12 BOLT ボルト WA SP-M3X6…
A
2
10
10
9
12
13
3
4
6
5
8
7
11
18
9
1
14
6
5
8
7
3
4
13
17
246
PTS-XPFL-04.1JE

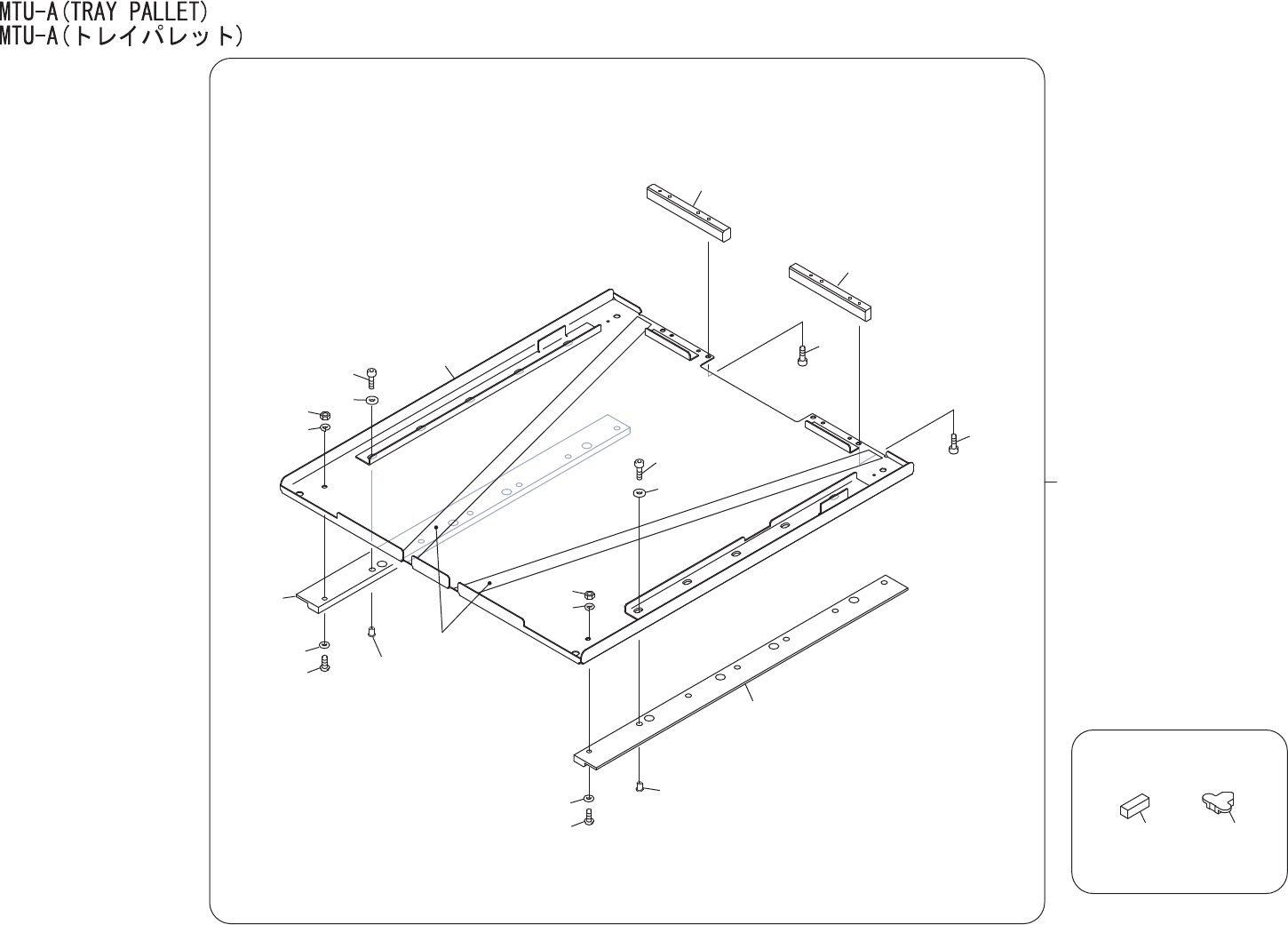

MTU-A(TRAY PALLET)
MTU-A(トレイパレット)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AGGTF8021 1 TRAY トレイ OT
2 GGTF7011 1 TRAY トレイ FE
3 H5510A 12 BOLT ボルト WA SP-M3X6 FE
4 W10043 12 WASHER ワッシャ MSRB5.5-1.0 FE
5 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
6 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
7 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
8 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
9 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
10 DETR6920 2 KEY キー FE
11 DETR6940 1 PLATE プレート PL
12 DETR6930 1 PLATE プレート PL
13 DETR6952 12 PIN ピン FE
14 DETR6990 1 NAMEPLATE 銘板 PL
17 ABHTB1030 2 GUIDE, SIDE ガイド サイド OT
18 ABHTA2080 6 GUIDE, SIDE
ガ
イド サイド OT
247
PTS-XPFL-04.1JE

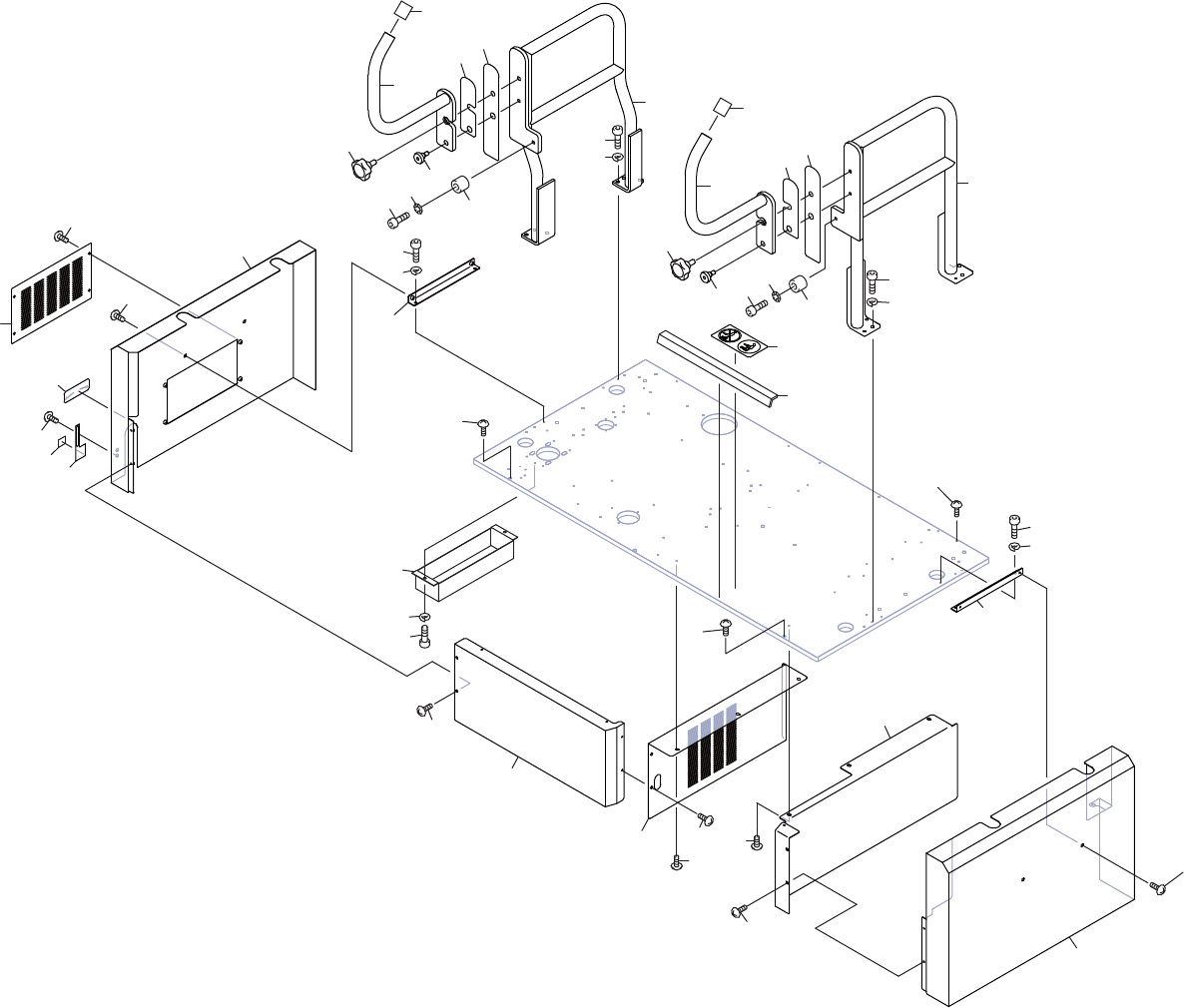

1
2
4
3
5
10
11
7
8
20
6
9
12
13
12
16
17
15
14
8
7
6
30
28
27
24
25
26
22
23
21
29
18
19
41
40
42
43
44
45
46
49
47
48
50
51
52
52
54
55
56
54
55
56
53
53
078$ᮏయ
078$%2'<
AGGTF9543
248
PTS-XPFL-04.1JE
