Part List-XPFL-041JE - 第267页
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ This page intentionally blank. 267 PTS-XPFL-04.1JE
BUCKET REEL HOLDER for FIXED DEVICE
バケットリールホルダ 固定デバイス用 AGGUF9400
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 GGUF2310 1 BKT ＢＫＴ FE
39 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
40 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
41 GGUF3450 1 SEAL シール OT
42 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
43 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
44 H3270B 4 BKT ＢＫＴ SFJ-N14 AL
45 H5299A 16 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
46 W1023A 16 WASHER, LOCK ワッシャ スプリング 5M/M FE
47 N10090 16 NUT ナット SFB-013 OT
48 H3260D 2 FRAME フレーム SFF-244 L=110 TL AL
49 H3203R 2 BKT, BASE ＢＫＴ ベース SFK-55A OT
50 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
51 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
52 A1012W 2 ADJUSTER, LEVEL アジャスタ レベル NFJN8-50 OT
53 H3260C 2 FRAME フレーム SFF-204 L=191 TW AL
54 A10096 2 LEG, RUBBER 脚 ゴム UPWH6-10 OT
55 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
56 GGUF240 1 COVER, SIDE カバー サイド FE
266
PTS-XPFL-04.1JE
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
267
PTS-XPFL-04.1JE
1
2
3
4
4
5
5
6
6
7
9
9
10
10
11
12
13
14
15
16
18
18
18
19
20
21
22
23
24
25
26
26
32
31
33
29
30
26
26
25
23
18
18
17
13
14
15
13
14
15
13
14
15
12
11
10
10
8
8
6
6
4
4
32
31
33

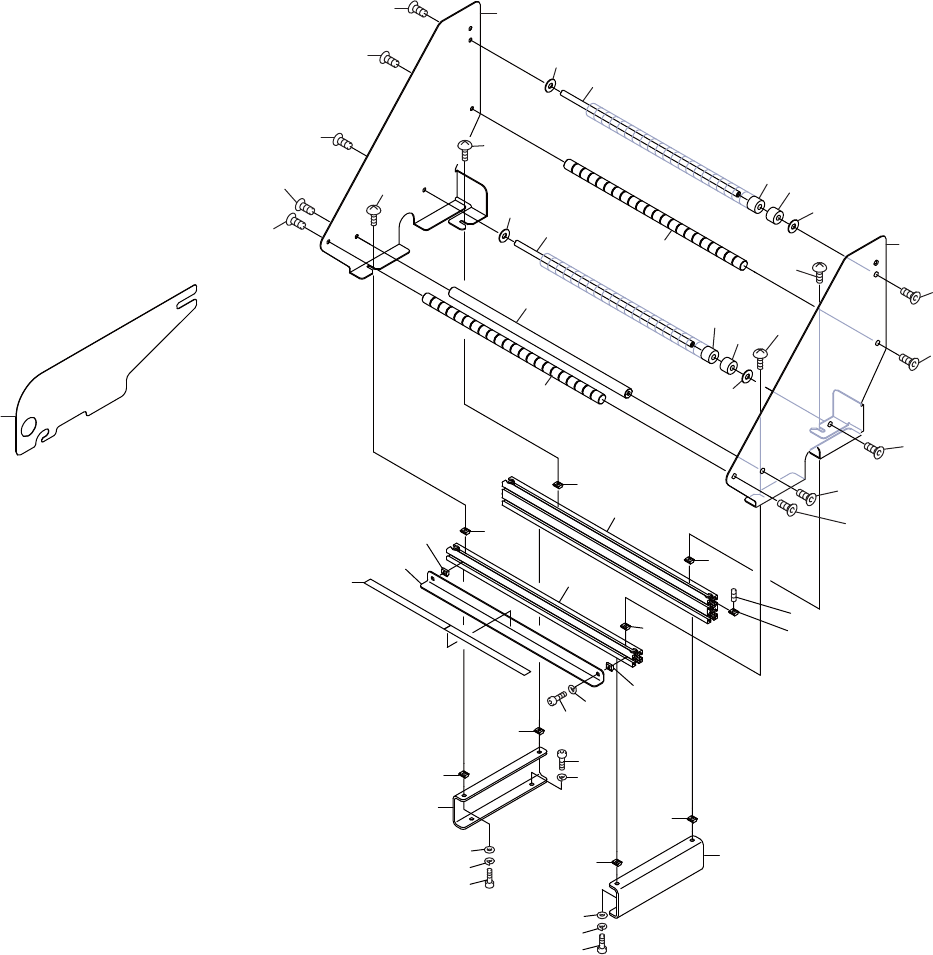

AGGTF9641
ࣂࢣࢵࢺ࣮ࣜࣝ࣍ࣝࢲ078⏝
%8&.(75((/+2/'(5IRU078
268
PTS-XPFL-04.1JE
