Part List-XPFL-041JE - 第270页
270 PTS-XPFL-04.1JE
BUCKET REEL HOLDER for MTU
バケットリールホルダ MTU用 AGGTF9641
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PP02890 10 PLATE, PARTITION プレート 仕切り FE
2 GGUF2250 1 COVER, SIDE カバー サイド FE
3 GGUF2240 1 COVER, SIDE カバー サイド FE
4 K5172L 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
5 GGTF7480 2 SHAFT シャフト FE
6 K5359E 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
7 GGTF7500 1 BAR バー FE
8 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
9 GGTF7490 2 SHAFT シャフト FE
10 K5359E 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
11 PH01151 44 ROLLER ローラ OT
12 GGTF7510 2 ROLLER ローラ OT
13 PB71681 4 SPACER スペーサ FE INT, t=0.5
14 PB71691 4 SPACER スペーサ FE INT, t=1.0
15 PB71701 4 SPACER スペーサ FE INT, t=2.0
16 H32598 1 FRAME フレーム SFF-244 L=410 OT
17 H32599 1 FRAME フレーム SFF-204 L=370 OT
18 N1003X 5 NUT ナット SFB-012(M4) OT
19 N4027A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
20 GGTF7450 1 BKT ＢＫＴ FE
21 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
22 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
23 N10090 2 NUT ナット SFB-013 OT
24 GGTF2120 1 SEAL シール PL
25 GGTF7440 2 BKT ＢＫＴ FE
26 N10090 4 NUT ナット SFB-013 OT
29 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
30 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
31 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
32 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 W1050A 4 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
269
PTS-XPFL-04.1JE
270
PTS-XPFL-04.1JE

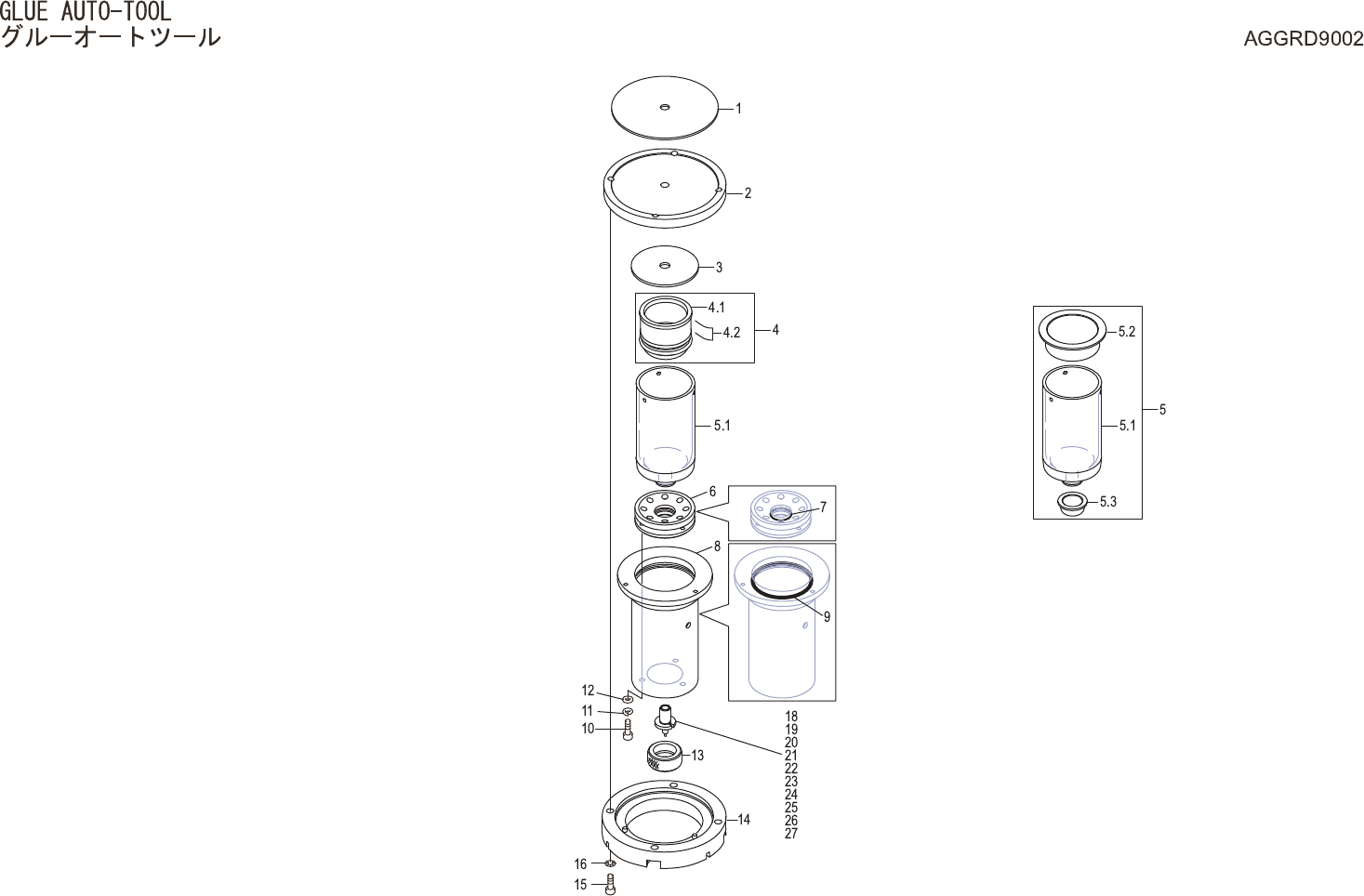

GLUE AUTO-TOOL
グルーオートツール AGGRD9002
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGRD1030 1 SHEET, RUBBER シート ゴム PL
2 GGRD2010 1 PLATE, UPPER プレート 上 AL
3 GGRD1360 1 SHEET, RUBBER シート ゴム PL
4 ABTRG1120 1 FLOAT フロート OT 1set = 20
4.1 BTRG0910 1 FLOAT フロート OT
4.2 BTRG0900 1 SEAL シール OT
5 AGGRD8140 1 SYRINGE シリンジ PL
5.1 GGRD1090 1 SYRINGE シリンジ PL
5.2 BTRG0870 1 CAP キャップ PL
5.3 BTRG0880 1 CAP キャップ PL
6 GGRD1272 1 CAP キャップ FE
7 A5132B 1 O RING Ｏリング S10(HS50 ｼﾘｺﾝ) OT
8 GGRD2030 1 HOLDER 受け PL
9 A5137B 1 O RING Ｏリング S28 OT
10 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
11 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
12 W1039E 3 WASHER, FLAT ワッシャ 平 2M/MX0.3X5(1W-2)(3ｶ ｸﾛ) FE
13 GGRD1110 1 NUT ナット AL
14 GGRD2021 1 HOLDER 受け AL
15 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
16 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
18 AGGRD8030 1 NEEDLE ニードル OT INT, φ0.58
19 AGGRD8040 1 NEEDLE ニードル OT INT, φ0.51
20 AGGRD8050 1 NEEDLE ニードル OT INT, φ0.72
21 AGGRD8060 1 NEEDLE ニードル OT INT, φ0.33
22 AGGRD8070 1 NEEDLE ニードル OT INT, φ0.41
23 AGGRD8080 1 NEEDLE ニードル OT INT, φ1.0
24 AGGRD8090 1 NEEDLE ニードル OT INT, φ0.9
25 AGGRD8100 1 NEEDLE ニードル OT INT, φ0.8
26 AGGRD8110 1 NEEDLE ニードル OT INT, φ0.3
27 AGGRD8120 1 NEEDLE ニードル OT INT, φ0.26
271
PTS-XPFL-04.1JE
