GLUE CHECK UNIT グルーチェックユニット AGGRD9089 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 159 W1040S 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE 160 S3228X 2 SPACER…
GLUE CHECK UNIT
グルーチェックユニット AGGRD9089
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
120 GGRD3150 1 BKT ＢＫＴ FE
121 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
122 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
123 PJ15691 1 GUIDE ガイド PL
126 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
127 GGRD1582 1 BKT ＢＫＴ FE
128 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
129 PJ10692 1 GUIDE ガイド PL
130 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
131 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
132 PH00544 1 BKT, CLAMP ＢＫＴ クランプ PL
133 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
134 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
135 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
136 PM56374 1 CLAMPER クランパ FE
137 H2039T 1 PIN, SPRING ピン スプリング 1.5ﾟX 8 OT
138 GGRD1590 1 SPRING スプリング FE
139 S3191S 1 SW, LIMIT ＳＷ リミット D2HW-C273MR OT
140 K5256E 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X010 FE
140.1 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
141 GGRD1670 2 NUT ナット AL
142 N4018A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
143 GGRD2000 1 COLLAR カラー PL
144 GGRD2511 1 RETAINER, WIRING 押え 配線 FE
145 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
146 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
147 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
148 GGRD2820 1 HINGE 蝶番 OT
149 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
150 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
151 GGRD2561 1 COVER, PROTECTIVE カバー 保護 FE
152 GGRD2880 1 COVER, PROTECTIVE カバー 保護 FE
153 K5357R 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X006(ｽﾃﾝﾚｽ:A2-70) FE
154 H4565W 2 PAPER ペーパ RP-387 OT
155 GGRD2730 2 BKT ＢＫＴ AL
156 GGRD2711 1 FLANGE フランジ FE
157 K5357G 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X004 FE
158 GGRD2752 1 SEAL シール PL
276
PTS-XPFL-04.1JE
GLUE CHECK UNIT
グルーチェックユニット AGGRD9089
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
159 W1040S 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
160 S3228X 2 SPACER スペーサ BSB-315E OT
161 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
162 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
163 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
277
PTS-XPFL-04.1JE

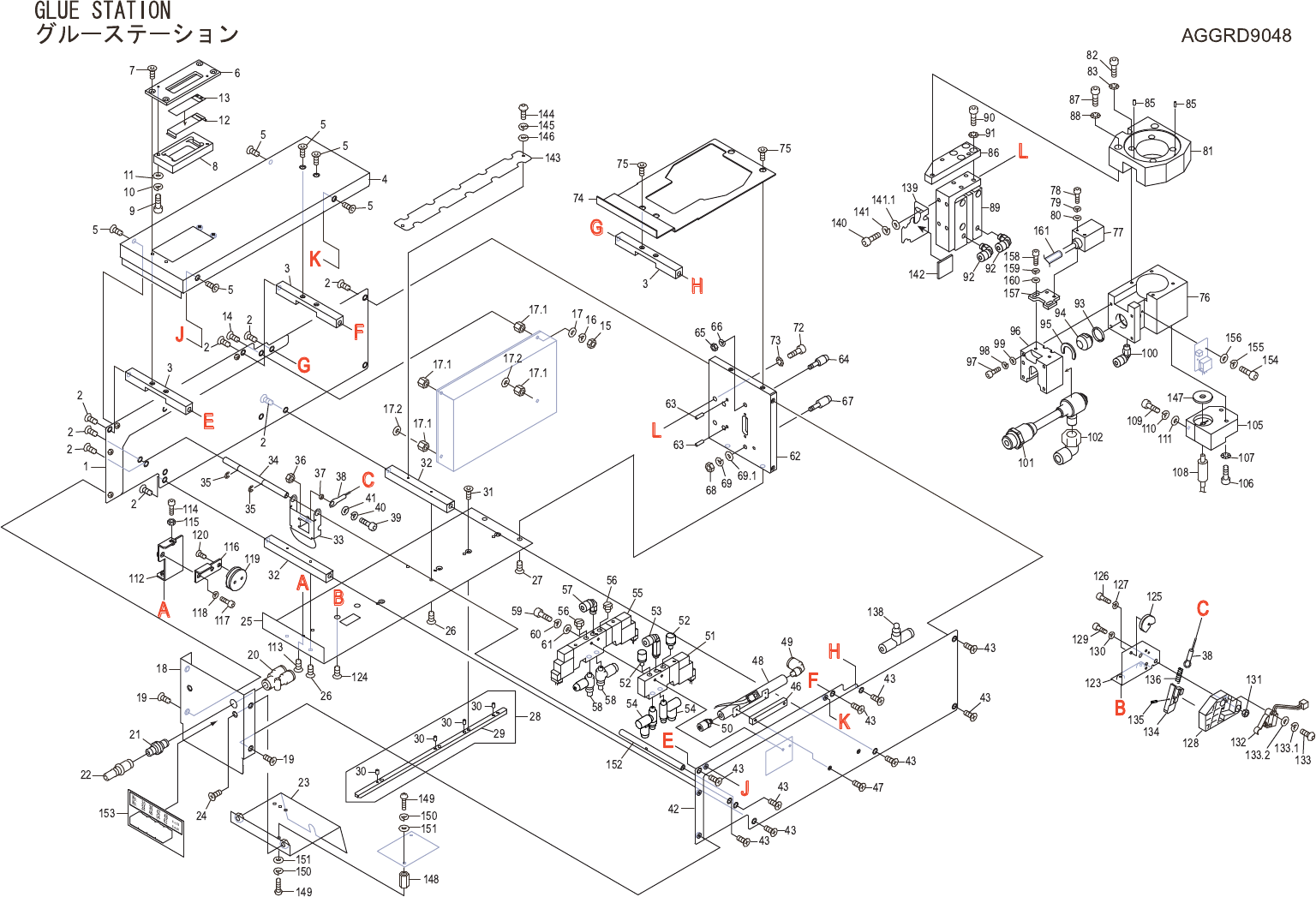

278
PTS-XPFL-04.1JE
