Transport bracket for MFU-30

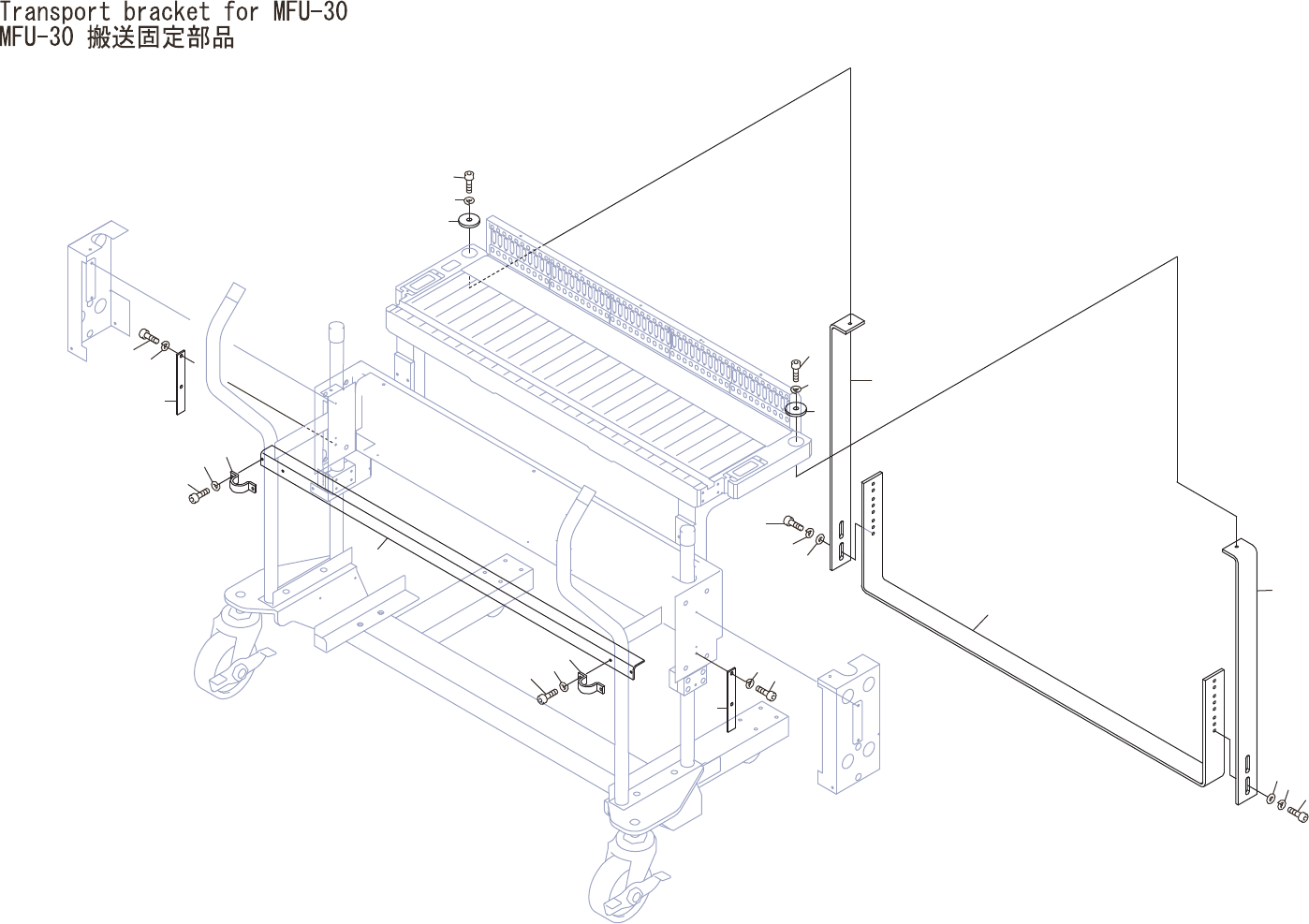

MFU-30 搬送固定部品 AGGWZ9061
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGUF0412 2 PLATE, FIXED プレート 固定 FE T Parts
2 H5320A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X010 FE
3 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 DNWZ1121 2 CLAMPER クランパ FE T Parts
5 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
6 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 DNWZ1140 1 BKT ＢＫＴ FE T Parts
8 GGWZ0080 2 BKT, STOPPER ＢＫＴ ストッパ FE T Parts
9 H5340W 4 BOLT, HEX SOCKET ボルト 六角穴 M08X018 FE
10 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
11 W1046A 4 WASHER, FLAT ワッシャ 平 4W- 8 FE
12 GGWZ0090 1 BKT, STOPPER ＢＫＴ ストッパ FE T Parts
13 W10900 2 WASHER ワッシャ WSSB40-10-5 OT
14 H5347A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X050 FE
15 W1025A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M/M FE
