42
PTS-XPFL-04.1JE

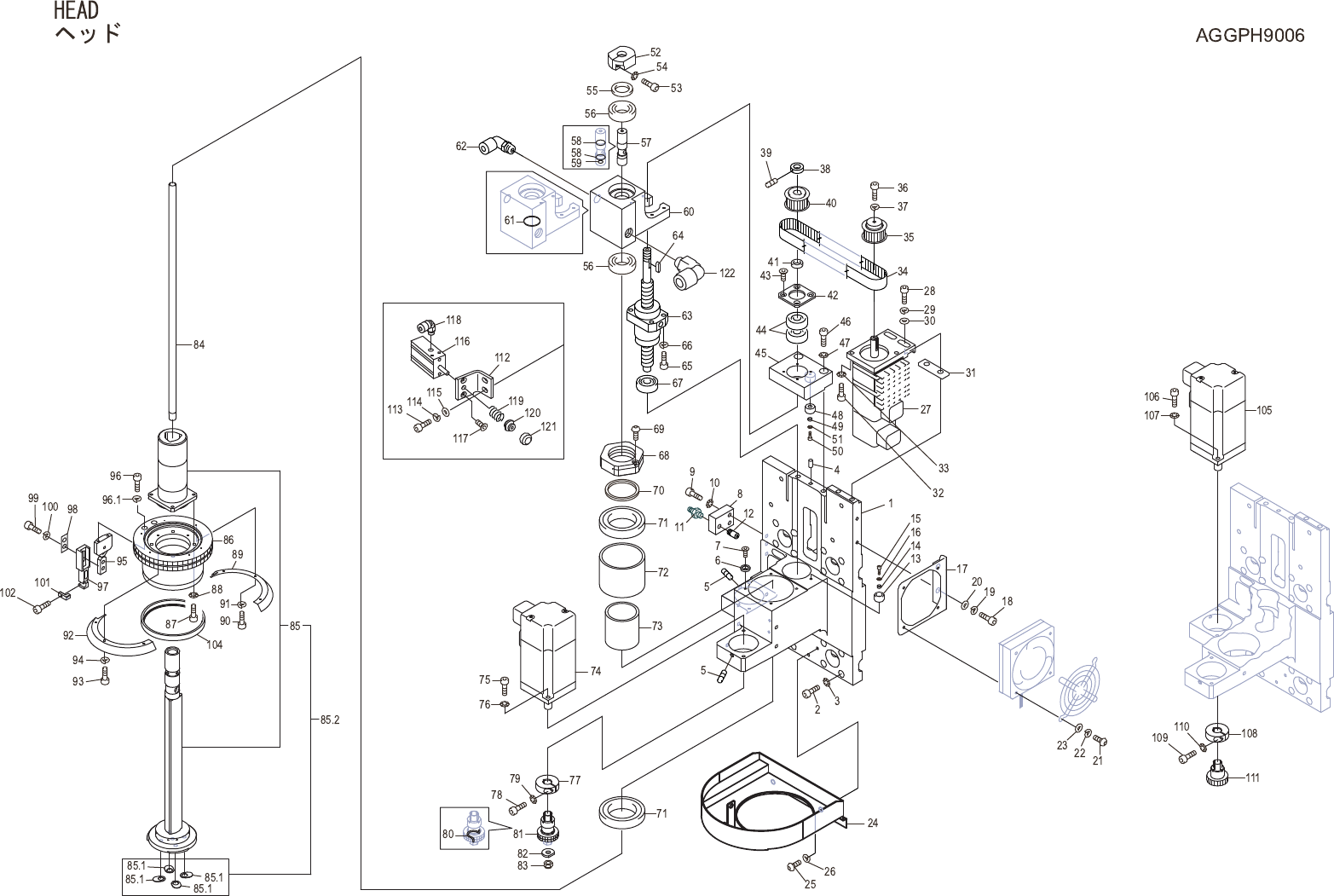

HEAD
ヘッド AGGPH9006
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGPH2874 1 BODY 本体 AL
2 H5288A 16 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
3 W1011A 16 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
4 H2093B 1 PIN, PARALLEL ピン　平行 ﾟ4X8 Aｼｭ (M6) OT
5 N4019T 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X005 ｸﾎﾞﾐｻｷ OT
6 DEPH3070 4 RETAINER 押え FE
7 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X005 FE
8 GGPH2490 1 BLOCK 駒 AL
9 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
10 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
11 N2034A 1 NIPPLE, GREASE ニップル　グリス GP-AM-6(P=1.0) OT
12 Y30863 1 UNION, HALF ユニオン　ハーフ KQ2S04-M6 OT
13 GGPH1451 1 STOPPER ストッパ PL
14 GGPH2131 1 COLLAR カラー FE
15 H5273A 1 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
16 W1010A 1 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
17 GGPH2973 1 BKT ＢＫＴ FE
18 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
19 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
20 W1040S 2 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
21 K5259A 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X030 FE
22 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
23 W1040S 4 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
24 GGPH2964 1 COVER カバー FE
25 K5257D 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M4X10 FE
26 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
27 AGGPH8562 1 MOTOR モータ OT
28 H5302A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X020 FE
29 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
30 W1044A 2 WASHER, FLAT ワッシャ　平 4W- 5 FE
31 DEPH3251 1 WASHER ワッシャ FE
32 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
33 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
34 H4509K 1 BELT, TIMING ベルト　タイミング 180-3GT-12 OT
35 GGPH2161 1 PULLEY プーリ OT
36 H5275A 1 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
37 W1021A 1 WASHER, LOCK ワッシャ　スプリング 3M/M FE
38 N1128F 1 NUT, LOCK ナット　ロック BNR8 OT
43
PTS-XPFL-04.1JE
HEAD
ヘッド AGGPH9006
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 N4019A 1 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE ACC-38
40 DEPH3101 1 PULLEY, TIMING プーリ　タイミング OT
41 W1097Y 1 WASHER ワッシャ WASB12-8-3 FE
42 DEPH3110 1 RETAINER, BEARING 押え　ベアリング FE
43 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X005 FE
44 H4218K 1 BEARING ベアリング 708ATYNDBMP5 OT SET
45 GGPH2651 1 BLOCK 駒 AL
46 H5300A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X015 FE
47 W1012A 2 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
48 GGPH1452 1 STOPPER ストッパ PL
49 GGPH2131 1 COLLAR カラー FE
50 H5273A 1 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
51 W1010A 1 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
52 DEPH3202 1 NUT ナット AL
53 H5276A 1 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
54 W1010A 1 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
55 DEPH3210 1 COLLAR カラー FE
56 H42693 1 BEARING, ANGULAR ベアリング　アンギュラ 7902A5TYNDBLP5 OT SET
57 DEPH3192 1 BUSHING ブシュ AL
58 A5131H 2 O RING Ｏリング S-8 OT
59 A5129T 1 O RING Ｏリング S 5 OT
60 GGPH2662 1 BKT ＢＫＴ AL
61 A40985 1 X RING Ｘリング R-15 OT
62 Y3078A 1 UNION, ELBOW ユニオン　エルボ KQ2L06-01S OT
63 GGPH2760 1 BALL SCREW ボールネジ OT
64 DEPH3151 1 KEY, PARALLEL キー　平行 FE
65 H5291A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X018 FE
66 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
67 H4130E 1 BEARING ベアリング 608ZZ OT
68 DEPH3222 1 NUT ナット AL
69 K5256E 1 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X010 OT
70 DEPH3231 1 COLLAR カラー FE
71 H4130M 1 BEARING ベアリング 7906CTYNDBLP5 OT SET
72 GGPH2670 1 COLLAR, BEARING カラー　ベアリング FE
73 GGPH2681 1 COLLAR, BEARING カラー　ベアリング FE
74 SAM6820 1 MOTOR, AC SERVO モータ　ＡＣサーボ OT
75 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
76 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
44
